Анкерні болти по бетону - різновиди і принцип пристрою

Найчастіше людям доводиться закріплювати будь-які елементи (полиці, кашпо і т.д.) на бетонні стіни. Це досить складна операція, але на допомогу може прийти анкерний шуруп по бетону. Він являє собою універсальний кріпильний елемент, про який ми вам розповімо далі.

різновиди

Для рядового обывателя данный элемент кажется весьма простым, но на самом деле это не так. Существует множество разновидностей такого крепления. О них вам расскажет наша инструкция (см.также статью «Гвозди по бетону – возможность создать прочный и надежный крепеж»).

клиновий

Для того щоб його встановити, необхідно спочатку висвердлити отвір. У нього і буде встановлений шуруп. Найголовніша відмінність даного різновиду від усіх інших полягає в тому, що кріплення відбувається без сорочки.

Усередині втулки є клин, розширюється при укрученні болта. Після забивання анкера, необхідно затягнути гайку, яка фіксує стрижень завдяки розширенню втулки. Клиновий анкерний болт для бетону застосовують при кріпленні конструкцій великої ваги, так як він має хорошу міцність.

розпірний

На сьогоднішній день цей різновид є найпоширенішою. Розміри анкерних болтів по бетону даного типу можуть бути різними: 2-12 см в довжину і 0,4-2 см в діаметрі.

Такі болти мають втулку, що проходить по всій довжині стрижня. Всередині неї є різьблення, на яку посаджена головка, розпирає втулку. В результаті дії цього найпростішого механізму відбувається фіксація кріплення.

Також як і попередній тип, він вимагає висвердлювання отвору.

розтискний

Усередині нього є гільза з пелюстками і спеціальна гайка. В процесі закручування вона розсовує пелюстки. Застосування такого кріплення досить практично.

При цьому варто відзначити, що такий елемент нескладно демонтувати. Така необхідність може виникнути, наприклад, якщо буде запланована різання залізобетону алмазними колами. Наявність металевих елементів в поверхні може вивести з ладу інструмент, тому їх в обов'язковому порядку необхідно попередньо витягти.

хімічний

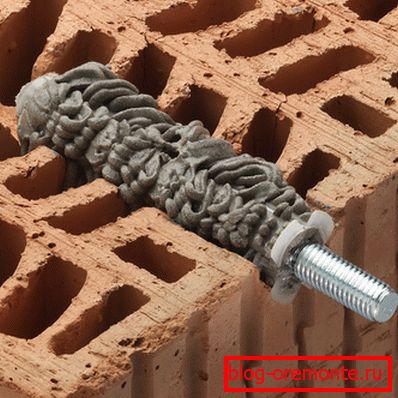

Такі болти приклеюються до матеріалу: спеціальну упаковку з клеєм поміщають в підготовлений отвір. За рахунок тиск анкера, клейовий склад видавлюється назовні, забезпечуючи досить надійне кріплення. Ціна такого виробу досить висока, тому воно не дуже популярно.

забивний

У такого кріплення є втулка з внутрішнім клином і особливими вирізами. Вони забезпечують розширення втулки при ударах по шурупу. Ударяти потрібно по самому анкера, в результаті чого, клин буде впиратися в дно отвори.

Порада: не використовуйте такий кріплення, якщо мова йде про стару розсипається поверхні. Адже його установка не обходиться без удару молотком.

Такі шурупи можуть бути металевими або полімерними (у них схожий принцип дії з розпірні болтами). Також бувають нейлонові різновиди, які відрізняються наявністю болта з різьбленням у вигляді акулячого зуба. Таке кріплення вийде одним з найнадійніших.

опис

Дізнавшись всі відомі на сьогоднішній день різновиди, можна познайомитися і основними особливостями в даному виробі. Варто сказати, що їх досить багато (дізнайтеся також як проводиться знепилювання бетону).

Робочі принципи, за допомогою яких він утримується

Насамперед розглянемо, за рахунок яких сил цей кріплення утримується в поверхні, забезпечуючи високу ступінь надійності.

• тертя. Навантаження переносяться на підставу, завдяки тертю шурупа. Для здійснення такого процесу має бути присутня розпирає сила.
• Упор - компенсація навантажень за рахунок сили опору.
• склеювання - компенсація навантажень за рахунок дотичного напруження в районі з'єднання болта і матеріалу поверхні.

У більшості випадків має місце комбінації двох або декількох описаних вище принципів. Саме так забезпечується найбільша надійність.

Розмірний ряд

Бачачи маркування, багато людей не розуміють, що означають ці цифри. Насправді вони ставляться по ДСТУ і можуть дати корисну інформацію.

Так, бачачи, наприклад, болт з розміром 8 * 6 * 60, необхідно знати, що:

• 8 - зовнішній діаметр (в мм).
• 6 - внутрішній діаметр.
• 60 - загальна довжина.

Втім, на прилавках магазинів можна знайти товари і з іншої маркуванням. Це можуть бути іноземні зразки, або ж не сертифіковані вироби. У будь-якому випадку обов'язково поцікавтеся про це у продавця.

варіанти поломки

Кріплення анкерних болтів в бетоні може зруйнуватися. Це може статися лише з двох причин: неправильний монтаж і перевищення допустимих навантажень.

Існує кілька різновидів:

• виривши - має на увазі повне або часткове виривання шурупа з поверхні. У більшості випадків фізична цілісність підстави зберігається.
• виривши основания - абсолютне пошкодження з'єднання через порушення конструктивної цілісності. Викликано воно зазвичай тим, що на підставу виявляються сили, що перевищують допустиму норму.
• Ілом - пошкодження, викликане занадто сильними изгибающими силами. Зазвичай руйнування трапляється під час монтажу.

Важливо: не допускайте, щоб навантаження на кріплення була більше 25% від показника виривається сили.

• зріз - абсолютне руйнування вздовж кордону підставу через перевищених сил, що зсувають.
• Плавление.

Зверніть увагу! Не варто забувати, що анкерний болт для газобетону може піддатися всім перерахованим вище впливів. Тому, перед установкою прораховують можливі варіанти.

Поради щодо вибору

Щоб вибрати дійсно потрібний елемент, необхідно враховувати такі фактори:

• Тип і величину навантажень, які належить витримати кріплення.
• Тип, міцність і структуру підставу, а також методика монтажу.
• Тип і розміри елемента, який необхідно повісити.
• Відстань між сусідніми отворами (якщо мова йде про великий їх кількості).

Рекомендації по установці

Тепер розповімо, як своїми руками встановити даний елемент.

Отже, діяти треба так:

• Просвердлити в стіні глибоке отвір. Його діаметр повинен на 1-2 мм перевищувати товщину болта.
• Далі потрібно очистити отримане отвір від пилу і вставити в нього анкер.
• В кінці його потрібно зафіксувати.
• Якщо мова йде про хімічний шурупі, то його вставляють в отвір за допомогою пістолета.

Якщо у вас товста і масивна стіна, то Алмазне буріння отворів в бетоні допоможе вам. Дана технологія впорається зі своїм завданням за лічені секунди.

Послеслове

На цьому ми поставимо крапку в нашому оповіданні, але якщо вам залишилися незрозумілими будь-які моменти, то не варто переживати (дізнайтеся тут, що таке прискорювач твердіння бетону).

У представленому відео в цій статті ви знайдете додаткову інформацію з даної теми, за рахунок якої зумієте знайти відповіді на всі питання. Тому не пошкодуйте трохи часу і подивіться його.
