Бетонна подушка: цілі та способи спорудження
Для чого укладається бетонна подушка під фундамент? В яких випадках її застосування виправдано? Які марки бетону можна використовувати? Чи необхідно армування? Давайте спробуємо знайти відповіді на цей список питань.
Про термінології
Для початку давайте відділимо мух від котлет.
Те, що звично називається подушкою, є такою, згідно з чинними нормативними документами, далеко не завжди.
- Шар низькомарочних бетону, що оберігає монолітний фундамент від витоку цементного молочка в грунт на стадії заливки і від агресивних впливів грунту і грунтових вод в подальшому, називається бетонної підготовкою.
Крім того: бетонна підготовка часто є одним з нижніх шарів пирога бетонної підлоги по грунту. В цьому випадку вона служить для рівномірного розподілу навантаження на утеплювач: бетон оберігає його від нерівномірного тиску знизу при змінної щільності або нерівномірною усадки грунту.
- Власне подушка потрібна для розподілу тиску на грунт по більшій його площі і для запобігання деформації збірного фундаменту.
цілі
Якщо з цілями виконання бетонної підготовки ситуація цілком зрозуміла, то цілі споруди подушки варто дещо уточнити. Власне, вони вичерпно описуються пунктом 2.195 допомоги по проектування фундаментів, що є додатком до СНиП 2.02.01-83. Згідно з документом, збірні фундаменти з плит прямокутної форми не варто застосовувати:
| рекомендація | обгрунтування |
| На пухких пісках | Нерівномірне усадка грунту з низькою несучою здатністю може призвести до деформації підстави будівлі |
| На пилувато-глинистих ґрунтах | Деформація може бути викликана морозним обдиманням або плинністю грунту при зволоженні |
| На грунтах із змінною сжимаемостью | При однаковій питомій навантаженні усадка підстави буде нерівномірною |
| У сейсмонебезпечних районах з сейсмічністю 7 і більше балів | При хвилеподібних коливаннях грунту поширення сейсмічної хвилі в відсутність жорсткого підстави призведе до руйнування стін |
Причому тут подушка? А ось причому: збірний фундамент на бетонній подушці достатньої міцності буде володіти всіма властивостями монолітного.
Особливо варто обумовити ситуацію, коли подушка потрібна для розподілу тиску на грунтах з невисокою несучу здатність. У цьому випадку підстава зовсім не обов'язково має бути монолітним: фундаментні плити ФЛ призначені саме для виконання цієї функції.
Важливий момент: вертикальні шви збірного фундаменту (в тому числі між плитами ФО і блоками ФБС) виконуються строго з перев'язкою. Розміщення двох і більше швів на одній вертикалі - прямий шлях до швидкого появи тріщин в стінах.
Строительство
підготовка

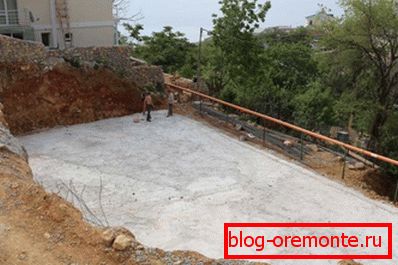

Інструкція зі спорудження бетонної підготовки під фундамент або чистову стяжку більш ніж нескладна.
- Дно котловану або траншеї максимально вирівнюється і утрамбовується.
- На грунтах помірної щільності і рухливих грунтах виконується піщана підсипка товщиною близько 10 см. Пісок проливається великою кількістю води для максимальної усадки. На щільних супіщаних і піщаних грунтах підсипка не потрібна; на скельній основі з очевидних причин не потрібна і сама подушка.
- За підсипання розстеляється шар гідроізоляції (як правило, смуги щільного поліетилену з 10-сантиметровим перетином).
- За гідроізоляції викладається шар бетону (без армування) товщиною 100 мм. Мінімально допустима, згідно СП 50-101-2004, марка бетону по міцності - М50. Зазвичай використовується M100, ціна куба якого навіть трохи нижче за рахунок використання крупнофракціонного заповнювач (з міцністю М50 виробляються лише розчини).
При самостійному приготуванні бетонної суміші можна скористатися таблицею пропорцій:
| Марка прочности | Цемент М400 : песок : щебень |
| M100 | 1 : 4,6 : 7 |
| M150 | 1 : 3,5 : 5,7 |
| M200 | 1 : 2,8 : 4,8 |
| M300 | 1 : 1,9 : 3,7 |
- Подальші роботи тривають приблизно через тиждень - після набору бетоном мінімальної міцності.
Подушка
Як споруджуються залізобетонні подушки під збірний стрічковий фундамент?
розрахунок
Він повинен грунтуватися на додаткових даних - несучої здатності грунту і масі погонного метра стіни. Припустимо, що метр стіни важить 7 тонн, а несуча здатність грунту дорівнює 1 кгс / см2. Тоді площа погонного метра подушки повинна бути дорівнює 7000/1 = 7000 см2; ширина 7000/100 = 70 см.
Зверніть увагу: некруглі і дробові значення округлюються до кратних 10 сантиметрам в більшу сторону. Запас по несучої здатності ніколи не буде зайвим.
Товщина подушки, як правило, становить 300 - 400 мм.
армування

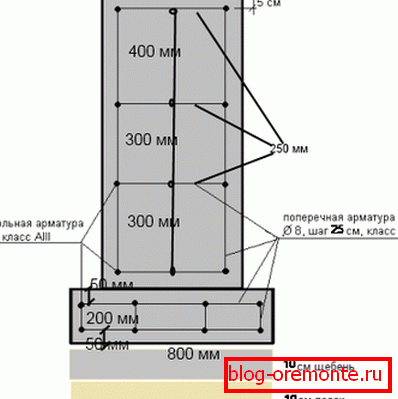

Воно виконується арматурними стрижнями товщиною від 12 мм. Осередок сітки - 200 мм. Арматурний каркас робиться двошаровим; при цьому сітки повинні відстояти від поверхні моноліту приблизно на 50 мм.
Для крепления стержней используется отожженная вязальная проволока. армування нигде не должно выходить на поверхность.
підсипка
На рухливих грунтах і в цьому випадку настійно рекомендується відсипати дно траншеї піском або щебенем. Як забезпечити усадку піску - ми вже знаємо; найпростішу трамбування для щебеню можна спорудити своїми руками з відрізка колоди з прибитої до нього ручкою.
Товщина підсипання - 10 - 15 см.
заливка
І в цьому випадку краще попередньо викласти по підсипання шар поліетилену, який запобігти відтоку цементного молочка. Потім подушка заливається двома шарами з обов'язковим штикуванням кожного шару.
При перервах в роботі нову ділянку заливається або до схоплювання залитого раніше, або після набрання ним міцністю не менше 1,5 МПа (що приблизно відповідає 3-4 дням з моменту укладання при температурі 20С).
висновок
Сподіваємося, що наші рекомендації допоможуть читачеві в самостійному будівництві. Як завжди, відео в цій статті запропонує його увазі додаткові тематичні матеріали. Успіхів!
