Бетонні блоки фбс: гідності конструкцій, тонкощі

Фундамент, як відомо, є основою всієї будови, від якості його закладки залежить міцність і довговічність будинку. Найбільш поширеним є стрічковий фундамент. Ось уже понад півстоліття для облаштування подібних конструкцій використовуються блоки ФБС, їх застосовують як в промисловому, так і в житловому будівництві. Далі ми докладно розберемо, в чому ж причина такої популярності.

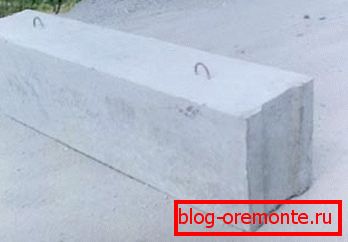

Що собою являє бетонний блок ФБС

Як видно з назви, це монолітна конструкція, зроблена з бетону. У переважній більшості всі блоки йдуть з внутрішнім армуванням. Ці конструкції виготовляються на спеціальному обладнанні з використанням вібропресів і відрізняються підвищеними характеристиками міцності.

Що стосується маркування, то вона складається з буквеної абревіатури і ряду цифр характеризують певні параметри вироби. ФБС розшифровується як фундаментний блок стіновий. Цифровий ряд складається з 3 цифр, які вказують на довжину, ширину і висоту вироби. Всі дані наводяться в дециметрах.

Так, наприклад бетонний блок ФБС 24 4 6, являє собою суцільнолитий, армований, монолітний блок довгою 2,4 м, ширина його складе 400 мм і висота 600 мм. Іноді в кінці маркування може ставитися літера характеризує тип складу, який використовувався для виготовлення. Як правило, це важкий бетон, наприклад ФБС 24 6 6 Т, означатиме блок розміром 2400х600х600 мм, відлитий з важкого бетону.

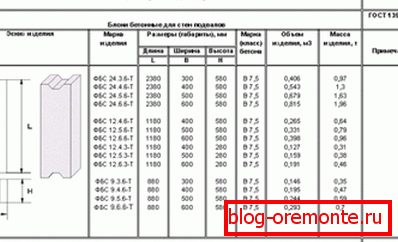

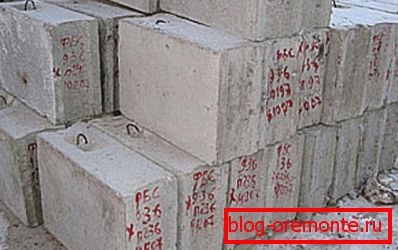

Заводи виробники пропонують досить широкий асортимент виробів. Всі вони відливаються з бетону з міцністю від В7,5 до В15. Технологія виготовлення та параметри регламентуються по ГОСТ 13579-78.

Важливо: всі подібні вироби в торцевих частинах мають спеціальний паз, призначений для фіксації блоків між собою цементним розчином.

У чому переваги конструкцій

1. Якщо порівнювати монолітний і блоковий фундамент, то при заливці монолітної конструкції важко домогтися такого рівня якості розчину, який має залізобетонний блок.
2. Такий бетонний фундамент являє собою своєрідну кладку, де всі секції жорстко скріплені і взаємно підтримують один одного.
3. Як відомо бетон дозріває протягом 28 діб. Блоковий фундамент можна змонтувати протягом декількох днів.
4. Конструкції, відлиті з високоміцних видів бетону, мають унікальні характеристики морозостійкості і водонепроникності, що дозволяє використовувати їх повсюдно, аж до районів Крайньої Півночі.
5. Технологія виробництва не вимагає великих капіталовкладень, вона давно вивірена і налагоджена. Завдяки цьому ціна на більшість виробів прийнятна для широкого кола споживачів.

Які недоліки

1. Заливка монолітної конструкції своїми руками, хоча і буде відбуватися набагато довше, але обійдеться господарям приблизно на третину дешевше.
2. Залізобетонні вироби подібного класу мають велику вагу, що вимагає залучення спеціальної техніки для транспортування і монтажу. І тягне за собою додаткові витрати на оренду цієї техніки.
3. Укладання блоків ведеться на цементно-пісочний розчин і навіть при ідеальному якості монтажу, герметизація фундаменту буде недостатньою. В результаті більшість таких конструкцій, в обов'язковому порядку облаштовується додатковим гідроізолюючим шаром.

Важливо: деякі фахівці звинувачують блоковий фундамент в недостатній міцності. Але горезвісні хрущовки на такій підставі надійно стоять вже понад півстоліття. Звідси можна зробити висновок, що приватний будинок, зведений на блоках ФБС, має багаторазовий запас міцності.

Тонкощі облаштування блочного фундаменту

Не можна сказати, що інструкція з монтажу занадто складна, але в порівнянні з заливкою монолітної конструкції, деякі нюанси все ж існують. Далі ми розберемо покроково, на що слід звернути увагу.

підготовка проекту

Зведення будинку є досить складним і відповідальним справою. Тому перед початком будівництва слід детально і уважно все прорахувати і підготувати.

Зокрема вам будуть потрібні наступні дані:

• Для початку потрібно з'ясувати рівень промерзання грунту в даному регіоні. Ця величина не постійна і залежить від кліматичного поясу і місцезнаходження будови, наприклад, на височини грунт промерзає глибше, ніж в низині. У центральній частині Росії середня величина дорівнює 1200 мм, а на півдні близько 600 мм.
• При розрахунку глибини траншеї до табличних даних за рівень промерзання грунту потрібно додати мінімум 100 - 200 мм додатково, щоб сили морозного обдимання, що виникають при заморожуванні і відтаванні, не вичавили або не деформовані конструкцію.
• Велике значення має рівень залягання ґрунтових вод. Якщо будинок будується в населеному пункті, то оптимальним варіантом буде опитати сусідів. Якщо ж місцевість невідома, пустельна, то можливо знадобиться бурити гідрогеологічні свердловини, а тут вже без допомоги фахівців не обійтися.
• Також знадобиться інформація про геологію місцевості, тобто, на якому грунті вам доведеться будувати. Наскільки він стабільний, чи немає в даній місцевості пливунів і рівень схильності ґрунту морозному пученію.
• Глибина закладення і товщина конструкції розраховується залежно від зразкового ваги майбутньої будови. Звичайно, розрахунок серйозних будівель краще довірити фахівцям, але якщо ви плануєте побудувати лазню або садовий будиночок, то для цього цілком придатний онлайн калькулятор.
• Існують ще дані по сейсмоактивності даної місцевості. Але, на щастя, велика частина території нашої неосяжної батьківщини має стабільні показники.

Закладка конструкции

Коли всі дані відомі і креслення фундаменту готовий, можна приступати безпосередньо до закладці.

• Всі подібні роботи починаються з розмітки території. Розмітка робиться за допомогою опорних стовпчиків (маяків) і волосіні або мотузки визначальною кордону котловану. Проміряти варто кілька разів, як периметр, так і діагоналі.

Порада: якщо для облаштування котловану ви використовуєте екскаватор, то після закінчення його роботи потрібно чітко підрівняти кордону котловану вручну. Основа повинна бути горизонтальною, а стіни рівними.

• Якщо не брати до уваги зовсім легкі конструкції типу дерев'яної лазні, то для всіх інших будівель фахівці радять облаштовувати подушку. Робити це можна 2 способами.
• На стабільних грунтах вам буде досить зробити піщано-щебеневу відсипання товщиною близько 100 мм, утрамбувати її і встановити залізобетонну подушку під блоки. У документах вона маркується як ФЛ. І ще, котлован риється по ширині саме цієї конструкції, щоб залишалося місце для облаштування гідроізоляції.
• Для складних видів грунту потрібно крім піщано-щебеневої відсипання облаштовувати наливний пояс. Надійність пояса подвоїться, якщо спочатку залити шар «худого бетону» в 100 мм і на нього вже монтувати монолітну бетонну подушку. Для масивних будівель її бажано армувати. Будівництво можна продовжувати тільки після повного дозрівання бетону.

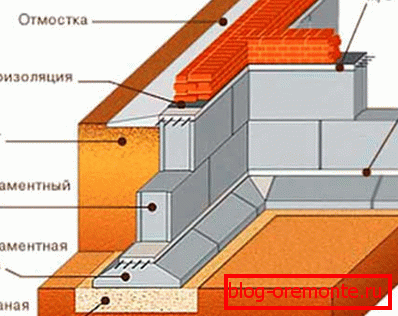

• Після цього, спочатку по опорним кутах і далі по всьому периметру, встановлюються бетонні блоки ФЛ подушки. Далі можна приступати до укладання ФБС блоків.
• Як згадувалося раніше, конструкції укладаються за принципом цегляної кладки, тобто не строго вертикально, а зі зміщенням між рядами. У зв'язку з цим, як правило, використовуються вироби різних розмірів. В ряду може стояти декілька повнорозмірних блоків ФБС 24 6 6 і завершує кладку ФБС 12 6 6.

Важливо: для монтажу складних з'єднань існує доборний бетонний блок ФБС 6 4 3 і кілька близьких до нього розмірностей. Згідно ГОСТ 13579-78 такі елементи робляться без армування, але в них використовуються високоміцні види бетону. Хоча за індивідуальним замовленням їх можуть підсилювати.

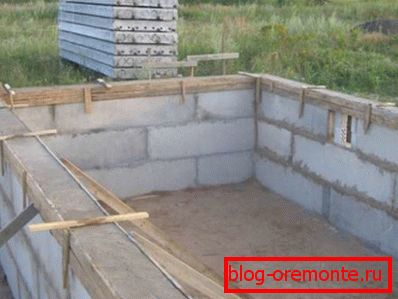

• Вінчати кладку повинен монолітний бетонний пояс з обов'язковим армуванням. Для цього по ширині блоку монтується опалубка для бетонного вироби, після чого в неї закладається арматурний каркас і заливається бетон.
• У разі якщо терміни підтискають, і немає часу чекати поки бетонний пояс повністю зміцніє, його можна скласти з цегли, але ціна такої конструкції буде набагато вище.
• Завершується будівництво фундаменту монтажем гідроізоляції. Якщо будинок стоїть на твердих грунтах і грунтових вод вас не турбують, то можна обійтися двома шарами бітумної мастики. Якщо ви сумніваєтеся, то додатково слід обклеїти конструкцію рулонної гідроізоляцією. У заболоченій місцевості потрібно окремо облаштувати дренажну систему водовідведення.

Відео в цій статті доповнить вищевикладену інструкцію.

висновок

Використання бетонних блоків при зведенні фундаменту значно скоротить терміни будівництва будинку. При дотриманні нескладних правил, така конструкція ні в чому не буде поступатися наливний монолітної, а при використанні блоків ФБС з високоміцного бетону, навіть перевершить наливну конструкцію за якістю.
