Бетонні кільця для колодязя - різновиди і тонкощі монтажу

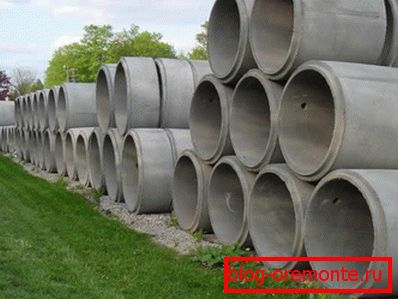

Практично в будь-якому капітальному будівництві присутні різного роду підземні комунікації колодязного типу. На даний момент бетонні кільця для колодязя можна назвати найоптимальнішим рішенням. З їх допомогою можна облаштувати не тільки колодязі питного типу, а й каналізаційні септики, связевиє, водопостачання та на інші споруди.

Поширені види конструкцій

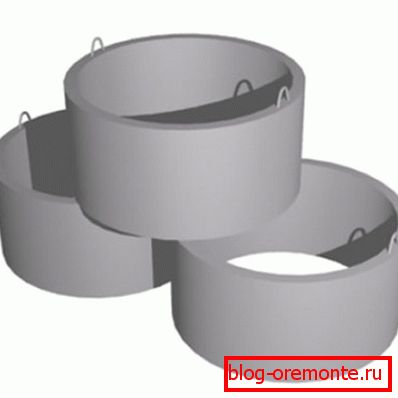

Стінові колодязні конструкції є одними з найпоширеніших. Саме їх найчастіше воліють робити своїми руками. Вони не мають, будь-яких стикувальних пристроїв.

У них плоскі, рівні краї, які просто встановлюються один на одного.

• Добірні конструкції не мають чітко регламентованих розмірів. Як правило, вони виготовляються за індивідуальним замовленням для облаштування нестандартних споруд. Скільки коштує бетонне кільце для колодязя доборного типу визначається за місцем залежно від складності виготовлення форми.
• Опорні види конструкцій призначені для облаштування верхній частині споруди. Вони вінчають собою всю конструкцію. Як видно з назви на них базується прикриває плита з люком або колодязний зруб.
• Вироби, забезпечені монолітним дном, робляться за принципом склянки, встановлюються в залежності від необхідності, як правило, на сухих розподільчих споруди. Вартість бетонного кільця для колодязя з дном вище серійних аналогів в середньому на 30%.
• Замкові конструкції по праву вважаються найнадійнішими. Завдяки виступам і западин особливої ​​геометричної форми, їх можна стикувати щільно, практично без зазорів. Такі конструкції менше залежать від переміщень грунту, плюс гідроізоляція колодязя з бетонних кілець замкового типу виконується більш якісно. З такими виробами воліють працювати професіонали.

Переваги і недоліки виробів

До головних достоїнств можна віднести унікальну фортецю. Досягається вона за рахунок застосування важких видів дрібнопористою бетону з малим коефіцієнтом усадки.

Крім цього, переважна більшість кілець йдуть з внутрішнім армуванням, завдяки чому значно посилюється опірність до деформації.

• Не менш важливою перевагою є довговічність споруд. При дотриманні всіх норм і правил під час виробництва та монтажу, ремонт колодязів з бетонних кілець може, не проводиться протягом 30 - 50 років.
• У порівнянні з цегляною кладкою, споруди подібного типу можуть зводитися дуже швидко. Якщо не брати до уваги час на виїмку ґрунту, то вся споруда можна повністю змонтувати протягом 1 - 3 днів.
• Ціна даного виду виробів цілком прийнятна. З урахуванням їх довговічності, це є однією з головних причин популярності залізобетонних кілець в приватному будівництві.

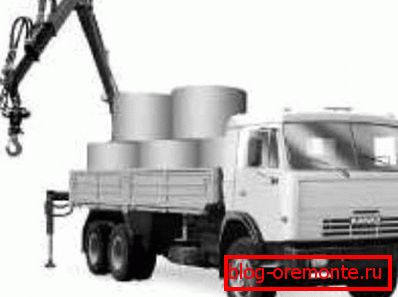

• Серйозних недоліків тут небагато. Велика вага бетонного кільця для колодязя обумовлює застосування спецтехніки. При значній віддаленості об'єкта зростають витрати на транспортування, також при монтажі потрібно вантажопідйомна техніка і бригада мінімум з 3 чоловік.
• Другого нестачі при грамотному підході можна уникнути. Їх виробляють практично на всіх маленьких і великих заводах ЗБВ. На жаль не всі виробники сумлінні, тому в гонитві за дешевизною можна придбати шлюб.

Тонкощі монтажу і виробництва виробів

Як згадувалося раніше, спектр застосування даного виду конструкцій досить широкий. Для різних видів споруд використовуються різні конфігурації кілець і різна технологія монтажу.

Більш того, найпростіші споруди, що знаходяться на стабільних грунтах можна будувати з кілець зроблених своїми руками. Про низку моментів, на які варто звернути увагу, ми поговоримо далі.

Тонкощі зведення питного колодязя

Будівництво споруд для питної води завжди вимагало більш відповідального підходу.

Сам бетон вважається цілком нешкідливим, але через зсув грунту в результаті здимання існує небезпека забруднення води.

• Перед початком будівництва перевірте, щоб в радіусі 20 - 25м не було зливних ям або звалищ, щоб в воду не просочилися шкідливі стоки.
• Якщо у сусідів уже є колодязі, то бажано дізнатися глибину залягання водоносного шару і склад грунту. Найбільш небезпечними вважаються пливуни.
• Копати можна двома способами. Для більш якісного облаштування краще спочатку повністю викочувати ствол на 30 - 40 см ширше, ніж зовнішній діаметр бетонного кільця для колодязя. Згодом цей зазор заповнюється подушкою з гравію або щебеню. Вона знижує ризик зсуву стовпа і грає роль природного фільтру. Але таким способом можна копати тільки не глибокі споруди на стабільних грунтах.
• Другий спосіб більш поширений, так як з технологічної сторони він простіше і для нього потрібно менше людей і техніки. Тут спочатку викопується шурф під перше кільце і в нього опускається саме кільце.
• Далі працівник починає поглиблювати шахту і виймати грунт з-під кільця. Поступово під своєю вагою конструкція осаджується, у міру заглиблення встановлюються наступні секції. Але при такому підході потрібно більше уваги приділяти гідроізоляції.

герметизація споруди

Герметизація колодязя з бетонних кілець це один з найбільш важливих моментів. Якщо облаштовується споруда, призначена для дренажу або каналізаційний септик, то для герметизації міжсекційних швів можна сміливо використовувати пеньку, просочену рідким склом і цементно-пісочний розчин.

Також можна використовувати бітумні мастики.

• У спорудах для питної води, такі шкідливі склади не використовуються. Тут підхід дещо інший. По-перше, для складних грунтів і пливунів слід використовувати тільки кільця з замковим з'єднанням. Плюс фіксувати їх металевими скобами.
• Замки влаштовані таким чином, що мають спеціальне поглиблення для ущільнювального матеріалу. Найкращим варіантом, буде закласти в це поглиблення німецький ущільнювач RubberElast, він спеціально призначений для гідроізоляції бетонних конструкцій, але ціна на нього висока.
• Більш доступним варіантом буде використання пеньки змащеній спеціальної фіброрезіной для герметизації басейнів.
• Із зовнішнього боку бетон покривається гидроїзолірующимі складами на основі бітуму.

Важливо: для врізки в колодязь водопровідної труби використовується алмазне буріння отворів в бетоні. Герметизується цей стик за допомогою згону з зовнішньою різьбою та двох широких гайок з ущільненням.

• Якщо існує небезпека потрапляння верховодки або будь-яких стічних вод, то потрібно зробити глиняний замок для колодязя з бетонних кілець. Для цього колодязь обкопувати на відстань 30 - 40 см, до глибини глиняного шару. Далі цей зазор заповнюється мокрою глиною і добре утрамбовується.

Виготовлення кілець в домашніх умовах

Саме проблематичне при виготовленні подібних конструкцій своїми руками, це зробити якісну форму для відливання.

Варіантів існує безліч, але ми зупинимося на самому простому і поширеному.

• Для виготовлення використовуються 2 труби різного діаметру. Перша буде виконувати роль внутрішньої опалубки, друга буде обмежувати зовнішню сторону. Можна використовувати металеві бочки або вентиляційні труби. Причому набагато зручніше працювати з пластиковими формами.
• Інструкція по виготовленню форм доступна практично кожному господарю. Довжина труб становитиме висоту готового виробу. Зовнішній контур ділиться строго навпіл. Для цього потрібно провести навпроти 2 вертикальні лінії.
• На лініях приварюються або прикручуються 2 - 3 віконних навісу з зовнішньої сторони. Після чого, з внутрішньої сторони, за допомогою болгарки контур потрібно акуратно розрізати по лінії і відразу зрізати край серцевини петель.
• В результаті після того як ви витягнете серцевину віконного навісу, форма розділиться на 2 сектори.

• Внутрішній контур робиться схожим чином, Відмінність буде в тому, що 2 сектора потрібно зробити різного розміру. Найпростіше поділити коло на 3 частини і вирізати 1 з цих частин. Тут навіси потрібно кріпити з внутрішньої сторони.
• Армується конструкція прутом з перетином 6 - 10 мм. Для кільця висотою 1м робиться 3 - 5 поперечних перемичок. По периметру цього кола з кроком в 200 мм, підв'язують або приварюються вертикальні перемички.

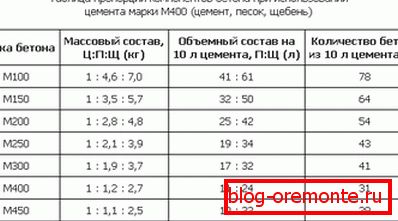

• Кільця заливаються складом марки М200 або вище. Бетон готується з цементу марок М400 або М500. Розмір зерна гравію повинен складати не більше? від товщини виробу. Для наповнення використовується чистий кварцовий пісок. Співвідношення вказані в таблиці. Так як вибропресс не використовується, слід додати спеціальну присадку знижувальну коефіцієнт усадки розчину.
• Весь обсяг бетону для кілець колодязів заливається рядами, висотою близько 200 мм. Після кожної заливки потрібно ретельно проштиковать розчин по всьому периметру, для ущільнення.

Порада: звичайно вартість бетонних кілець для криниці виготовлених своїми руками буде на порядок нижче заводських. Але використовувати їх для серйозних, глибоких споруд ми не рекомендуємо. Тому як в кустарних умовах повністю дотримати вимоги ГОСТ 8020-90, за яким виготовляються кільця, неможливо.

На відео в цій статті ви можете знайти для себе багато корисного.

висновок

Большое значение при монтаже подобных сооружений имеет так называемая культура выполнения работ. Наш предприимчивый народ зачастую привык устанавливать бетонные изделия при помощи лома и кувалды (см.также статью «Бетонный лоток для отвода воды: виды, стандарты, производство»).

Але необережне поводження з кільцем або сильного удару можуть привести до наскрізної тріщини, тому якщо потрібно підрівняти повинна використовуватися різання залізобетону алмазними колами, плюс пересувати кільце краще через дерев'яні або гумові прокладки.
