Бетонні перекриття: збірні і монолітні конструкції в

Бетонні балки перекриття, а також плитні і інші конструкції застосовуються для формування горизонтальних поверхонь будівлі, що будується. Вони повинні бути досить міцними, щоб ефективно передавати навантаження на вертикальні несучі конструкції, і тому їх практично завжди підсилюють або сталевими арматурами, або іншими елементами.

Нижче ми розповімо про особливості цих архітектурних деталей, а також наведемо ряд порад по їх самостійного облаштування.

Огляд будівельних перекриттів

Вимоги до конструкції

Перекриттям називається горизонтальна конструкція, яка розділяє між собою різні приміщення - підвал, поверхи, горище і т.д. Крім того що вони сприймають і передають статичні навантаження, ці деталі ще й виступають в ролі горизонтальних стяжок всієї будівлі.

Вимоги до перекриттів висуваються досить серйозні:

• По-перше, вони повинні бути досить міцними і довговічними.
• По-друге, вкрай важливою є їх жорсткість і відсутність деформацій.
• Також для цих елементів не спричинить бажана висока вогнестійкість, водо- і воздухонепроницаемость.
• До додаткових побажань можна віднести звуко- і теплоізоляційні характеристики, але зазвичай вони реалізуються тільки в малоповерховому будівництві. В інших випадках потрібне додаткове утеплення бетонних перекриттів.

З цієї точки зору кращими виглядають саме конструкції, виготовлені із залізобетону по монолітної або збірної технології. Дерев'яні балкові перекриття теж мають право на існування, але їх несуча здатність недостатня для використання в умовах високих вагових і експлуатаційних навантажень.

монолітні різновиди

За типом облаштування підвальні, горищні та міжповерхові перекриття діляться на дві групи:

• Монолітні, які заливаються безпосередньо на об'єкті.
• Збірні, які монтуються з окремих елементів.

Нижче ми розглянемо особливості зведення обох різновидів.

Інструкція по заливці монолітної конструкції така:

• Арматурні прутки діаметром від 10 до 20 мм (в залежності від розрахункового навантаження) приварюють до металевих заставних в так званому арматурному поясі по периметру будівлі.
• Прути пов'язуємо дротом або зварює меду собою, формуючи арматурну сітку. Для більшості будівель оптимальним розміром осередку буде 200х200 мм.

Зверніть увагу! При формуванні каркаса заздалегідь передбачаються місця для прокладки комунікацій, наприклад, прохід димоходу через бетонне перекриття і т.д.

• Далі з щитів ОСБ або товстих дощок монтуємо опалубку. Дерев'яні деталі, щоб уникнути набрякання варто обернути щільним поліетиленом. Всі частини опалубки скріплюємо між собою, набиваючи на зовнішню сторону дерев'яні бруси.
• Зібрані щити кріпимо до арматури за допомогою досить товстого дроту. При монтажі стежимо, щоб опалубка розташовувалася нижче металевих деталей на 30-50 мм. Для полегшення позиціонування сьогодні активно використовуються спеціальні дистанційні вкладиші.
• Щоб уникнути провисання опалубки підпираємо деталі дерев'яними брусами або телескопічними штангами, після чого приступаємо до заливки.

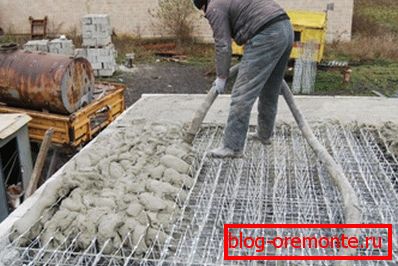

• Заливку перекриття бажано проводити в один прийом - так в бетон не будуть формуватися зони напруги. Для цього потрібно приготувати велику кількість розчину, що домашніх умовах зробити проблематично.
• Вихід простий: потрібно купити готовий бетон в необхідному обсязі. Звичайно, ціна буде вище, але зате не доведеться возитися з об'єднанням декількох ділянок шляхом монтажу закладних.

Оскільки бетон в даному випадку буде триматися виключно на арматурі, знімати опалубку можна тільки після повного затвердіння цементу. Оптимальний термін витримки складає близько 28 діб.

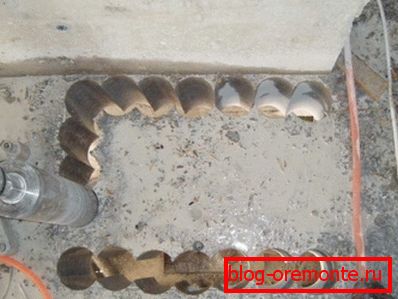

В результаті у нас виходить моноліт з відмінними механічними характеристиками. Він прекрасно пручається навантажень, а для видалення навіть невеликий його частини (наприклад, при будівництві люка) повинна застосовуватися різання залізобетону алмазними колами.

Збірні різновиди

Якщо габарити отвору дозволяють, то можна облаштувати збірну конструкцію із залізобетонних плит:

• Підбираємо розміри бетонних перекриттів таким чином, щоб плита або модуль перекривали весь вільний простір.
• За допомогою автокрана укладаємо деталі на армований пояс, поєднуючи їх між собою цементним розчином.

Зверніть увагу! Краї плити повинні заходити на опору не менше ніж на 12 см по всій довжині.

• Для підвищення міцності з'єднання приварюють металеві деталі плит до закладних в стінах будівлі.

У цього методу є ряд переваг:

• По-перше, швидкість монтажних робіт істотно зростає.
• По-друге, типорозміри плит і їх несучі здібності уніфіковані, що істотно полегшує розрахунок бетонного перекриття.
• По-третє, пустотілі вироби забезпечують більш якісну теплоізоляцію, ніж армований моноліт.

У той же час дана методика може бути реалізована тільки для невеликих прольотів. Крім того, при укладанні плит складно заздалегідь облаштувати необхідні отвори і комунікаційні ходи, тому може знадобитися досить трудомістка різання бетонних перекриттів з використанням дорогих інструментів.

питання монтажу

Поради щодо розрахунку

Якщо ви виконуєте всі роботи самостійно, то вам варто обов'язково враховувати такий параметр, як товщина бетонного перекриття між поверхами.

Тут потрібно орієнтуватися на такі цифри:

• У випадку з плитних перекриттям все просто: для прольотів до 4 м беремо деталі товщиною 16 см, для прольотів більше 4 м - 22 см. Відхилення від подібного правила зустрічаються, але в житловому будівництві вони досить рідкісні.
• При зведенні монолітної конструкції потрібно враховувати власну вагу статі і капітального підстави, масу навантаження з запасом по міцності і т.д. Знаючи ці дані, а також площа отвору, ми зможемо розрахувати питоме навантаження на моноліт в кг / м².

Зверніть увагу! Згідно СНиП, нормативне значення даного показника становить 150 кг. Однак потрібно брати до уваги коефіцієнт запасу міцності (1,3), так що в ідеалі ми повинні працювати з величинами порядку 195 - 200 кг / м².

• На підставі цих цифр ми підбираємо товщину плити, а також перетин і конфігурацію арматури.

Без відповідних навичок виконати подібні обчислення на необхідному рівні якості досить складно. Ось чому ми настійно рекомендуємо вам скористатися спеціальними програмами-калькуляторами (Lira, SCAD, STAAD і аналоги), або звернутися до професійних проектувальникам.

Самостійне виготовлення плит

Опис технології облаштування подібних конструкцій було б неповним, якби ми не розповіли, як зробити бетонне перекриття своїми руками. Насправді при наявності певних навичок залити кілька досить міцних плит може кожен.

Робиться це так:

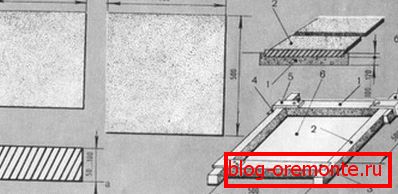

• З дощок товщиною до 50 мм або фанери, посиленою дерев'яними ребрами, збираємо днище для майбутньої форми. Бічні стінки робимо з дошки 25-30 мм.

Порада! Розміри опалубки підбираємо відповідно до габаритів прольоту.

• Днище застилає руберойдом або поліетиленовою плівкою: так і протікання уникнемо, і процес виїмки полегшимо багаторазово.
• Потім збираємо арматурний каркас. Оскільки зварювальний апарат коштує досить дорого, при самостійному виготовленні найчастіше виконується в'язка прутків тонким дротом.

Порада! Щоб полегшити конструкцію і поліпшити її експлуатаційні властивості, можна закласти в арматуру поздовжні поліпропіленові труби діаметром близько 60 мм.

• Каркас опускаємо в опалубку, встановлюючи на відстані 30-50 мм від днища. Для цього можна використовувати як спеціальні прокладки, так і підручний матеріал - камінчики, уламки щільного цегли і т.д.
• Заливаємо опалубку з арматурою розчином на основі цементу маркою не нижче М350 з додаванням піску і гравію. Ретельно ущільнюємо бетонний матеріал стикуванням або вібраційної обробкою.

Під час сушіння підтримуємо поверхню плити у вологому стані, накриваючи її мішковиною або поліетиленом. Розпалубку здійснюємо мінімум через два тижні, після чого досушують виріб у відкритому вигляді. Загальний час набору міцності бетонним виробом повинно становити не менше 28 діб.

висновок

Сталебетон перекриття, незважаючи на досить високу вартість і складність в зведенні, на сьогоднішній день практично не мають альтернатив. Більш того - для їх проектування облаштування в більшості випадків бажано залучати професіоналів, оскільки ціна помилки в цьому питанні досить висока. Більш детально нюанси піднятої теми висвітлюються на відео в цій статті.
