Бетонні труби - типи виробів: напірні, безнапірні. способи

Бетон за своєю природою є штучно створеним матеріалом. Основними його компонентами є цемент, вода, а також різні добавки (пісок, щебінь та наповнювачі). З нього можна виготовляти різні елементи і деталі, які можуть використовуватися довгий час, в тому числі і повторно, як приклад - б у бетонні труби.

Основні види

У нашій статті мова піде саме про таких конструкціях. Їх дуже часто можна зустріти в різних куточках країни, де вони несуть свою нелегку службу.

Порада: якщо вам потрібні ж / б труби, необхідно до звичайних бетонним в процесі вібропресування додати арматуру.

Промисловість пропонує на два типи таких виробів: безнапірні і напірні.

Імпотент

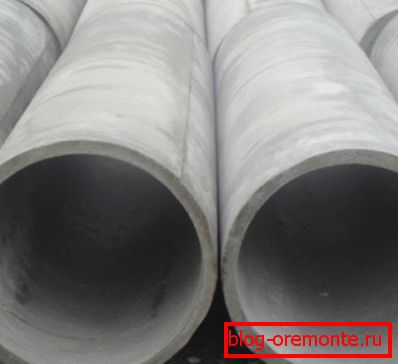

Для рідин, які транспортуються шляхом самопливу, використовуються безнапірні труби розтрубного або фальцевого типу. Такі вироби виготовляються з бетонів важких марок, а текти по ним можуть підземні води, атмосферні стоки. Також даний матеріал використовуються для виробництва виробів, що укладаються під автомобільними і ж / д дорогами, за допомогою яких здійснює відведення талих вод.

Для їх виготовлення за допомогою центрифугування або вібропресовки бетон, що відноситься до класу В25. Вони мають дуже високі показники якості та міцності.

Якщо говорити про їх конструкції, можна виділити такі основні види:

напірні

У подібних трубах рідина транспортується під певним тиском. Найчастіше вони застосовуються в мережах водопостачання, а також в каналізаціях. Варто зазначити, що такі бетонні труби використовуються в будівництві все рідше.

Фахівці тепер вважають за краще використовувати інші варіанти:

• полімерні;
• сталеві з полімерної облицюванням;
• чавунні.

Однак існують і водопровідні напірні мережі магістрального типу, за допомогою яких здійснюється водопостачання цілих міст, і навіть великих територій (районів, областей).

Порада: для таких випадків краще застосовувати трубопроводи, які виготовляються зі сталі (оснащуються внутрішнім облицюванням цементно-піщаного типу) або ж залізобетону.

При цьому їх діаметр може бути:

• 500-1100 мм, який вважається малою;
• до 5500 мм, що вважається великим.

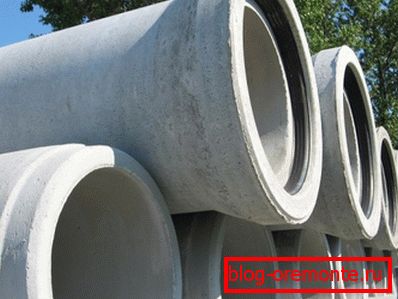

Отметим напорные трубы серии BTН – цилиндрического типа, оснащенные раструбом и прорезиненным кольцом. Значение внутреннего диаметра колеблется в пределах 100-500 мм, длина (в мм):

• 1000;
• 2000.

залізобетонні

спосіб виготовлення

Такий тип труб виходить шляхом посилення бетону арматурою, що може бути напруженим або ненапруженим процесом:

• перший тип передбачає стиснення бетону, після чого на нього поміщається спеціальна арматура у вигляді дроту;
• другий полягає в «окутиваніе» основи каркасом, виготовленим з армуючого елемента.

Наступним етапом виробництва залізобетону стає формування виробу, яке здійснюється на:

• вібропрокатний станан;
• в переміщуваних формах;
• касетах;
• матрицах.

Потім воно повинно набрати твердість. Цей процес здійснюється в звичайних умовах (якщо немає особливих вимог до міцності вироби) або ж за допомогою автоклава (якщо виріб повинен отримати високу міцність).

Залізобетонні труби можуть бути як напірними, так і безнапірними.

Перетин матеріалів, які будуть використовуватися в системах низького тиску, може бути:

• круглим - позначається «Т»;
• овоидальной – «ТО»;
• еліптичної - «ТЕ».

Перша група ділиться на такі підгрупи:

• розтрубного типу, для ущільнення стиків використовується герметик, внутрішній діаметр від 400 до 1600 мм, довжина - 5000 мм (Т);
• розтрубні з підошвою - внутрішній діаметр від 1000 до 2400 мм, довжина - 3000, 4500, 5000 (мм);
• із ступінчастою внутрішньою поверхнею розтруба (ТС). Як ущільнення у них використовується гумове кільце. Внутрішній діаметр від 400 до 1600 мм, довжина виробів - 2500, 3500 і 5000 (мм);
• ступінчасті з підошвою (ТСП), внутрішній діаметр від 400 до 1600 мм, довжина конструкцій - 2500, 3500 і 5000 (мм);
• з буртиком на стикового поверхні (ТБ), для ущільнень використовується гумове кільце, внутрішній діаметр від 400 до 1600 мм, варіант довжини всього один - 5000 мм;
• з буртиком і підошвою (ТБП), внутрішній діаметр від 1000 до 2400 мм, варіанти довжин 3000, 4500 і 5000 мм;
• фальцевого типу (ТФП), оснащуються підошвою, для ущільнення з'єднань використовуються герметики, внутрішній діаметр від 1000 до 2400 мм, варіанти довжин 3000, 4500 і 5000 мм.

типи виробів

Існує три типи безнапірних труб, що розрізняються лише глибиною засипки грунтом, в (м): 2, 4, 6. Для збільшення несучої здатності використовується армування, розміри при цьому не змінюються.

Серед напірних труб, що мають круглий перетин, можна виділити:

• розтрубні, для ущільнення використовують прогумовані кільця, внутрішній діаметр від 300 до 2400 мм, варіанти довжин - 2500, 3500, 5000 і 5900 мм;
• ТНП - ТН з полімерним сердечником. Внутрішній діаметр від 400 до 1200 мм, варіант довжини один - 5000 мм;
• ТНС - ТН зі сталевим сердечником. Внутрішній діаметр від 2500 до 6000 мм, варіанти довжини - 5000 і 10000 мм.

Крім того, промисловість випускає труби:

• низьконапірні (не більше 10 атм.);
• середньонапірні (не більше 15 атм.);
• високонапорние (до 20 атм.).

переваги

Якщо порівнювати залізобетонні вироби зі звичайними трубами, вони мають перед останніми ряд незаперечних плюсів:

1. Низька ціна, яка пояснюється недорогим процесом їх виготовлення і не вимагає великих витрат. Тому заводи встановлюють на свою продукцію невелику націнку, щоб якомога більше споживачів могли придбати залізобетонні конструкції гідної якості за прийнятною вартістю.
2. Надійність і міцність вже доведені в процесі їх експлуатації, коли вироби змогли витримати великі навантаження. Якщо не порушені правила виготовлення і інструкція по монтажу, конструкція прослужить на ділянці понад півстоліття.
3. Універсальність ж / б труб також не викликає сумнівів. Їх можна використовувати для виконання різних робіт, які пов'язані з ремонтом або будівництвом, прокладати трубопроводи на різній глибині.
4. Стійкість до пошкоджень у виробів завдяки поєднанню бетону і сталевої арматури, що дозволяє їм не деформуватися, відрізнятися стійкістю до корозії і коливань температури. Перевезення виробів не відрізняється складністю.
5. Легкість монтажу забезпечується за допомогою кілець ущільнювачів, істотно скорочуючи витрати трудового часу на проведення робіт і дозволяючи відмовитися від застосування інших матеріалів при з'єднанні швів.

недоліки

Головним же недоліком їх можна назвати велику масу, тому своїми руками їх не встановлюють. Вони вимагають залучення спецтехніки для укладання, що пов'язано з великими витратами на транспортування.

Корисно знати

На закінчення хочеться розповісти про нову старою технологією, яка була розроблена ще в 1932 році в СРСР. Йдеться про будівництво каркасних будинків за допомогою трубобетонних. Вона дає можливість скоротити в 2 рази витрати і швидкість зведення об'єктів.

Першовідкривачем даного методу був професор Гвоздьов. Однак далі розмов у нас технологія не пішла, і тепер її плодами користуються багато країн, з успіхом зводячи висотні будівлі з мінімальними витратами.

висновок

Даний матеріал був присвячений трубах з бетону та залізобетону. Ви дізналися, як вони виробляються, їх характеристики, маркування і використання. Наприклад, що бетонні труби великого діаметру часто застосовують для подачі води в великі міста.

Вартість виробів дає їм можливість конкурувати в деяких випадках з металевими або пластиковими. Відео в цій статті допоможе знайти вам додаткову інформацію з цієї тематики.
