Бетонний лоток - види: водовідвідні лотки збв, лотки для

Для того щоб уберегти від процесів корозії і негативних явищ комунікації необхідно використовувати якісні і довговічні вироби. А залізобетонні лотки якраз володіють необхідним набором характеристик для того, щоб захистити кабельні системи і комунікаційні трубопроводи від негативних впливів, одночасно забезпечуючи до них доступ при виникненні аварійної ситуації.

Крім того, лотки з бетону можуть служити хорошим водостоком для відведення від будівлі талої та дощової води.

Види лотків з бетону за призначенням

Виробництво виробів такого типу ведеться з розчину марки М200 і вище. Такі конструкції в процесі виробництва упрочняются за допомогою арматурних прутів класу А-1 і А-2, або за допомогою дроту марки Вр-1.

Застосування в процесі виготовлення методу вібраційного ущільнення бетонної конструкції дозволяє в підсумку отримувати вироби щільної структури, здатні протистояти агресивним впливам навколишнього середовища.

Згідно з даними, вказаними в Гості 21509-85, до лотків з бетону пред'являються високі вимоги за такими параметрами:

• Стійкість до низьких температур;
• Непроницаемость для влаги;
• Високі технічні характеристики арматурної сталі;
• Оптимальна товщина шару бетону;
• Уміння протистояти процесам корозії;
• Висока якість матеріалів, використовуваних для створення розчину;
• Рівномірна структура, що виключає порожнечі і раковини;
• Стійкість до механічних впливів.

За конструкцією самого виробу і основної мети застосування лотки можна розділити на три основні типи:

1. водовідвідний;
2. Лоток для кабеля;
3. Лоток для теплотраси.

Водовідвідні лотки ЗБВ

Бетонний дощової лоток призначений для збору і транспортування води.

Таких виробів також буває кілька видів, які між собою відрізняються призначенням, конструкцією, і функції, які вони виконують:

1. Дренажний - дозволяє відводити дощову і грунтову вологу від цокольних поверхів і фундаментів будівель і споруд;
2. Прикрайкового - відведення вологи від дорожнього полотна до укосів;
3. Телескопічний - відведення вологи канальним методом з мостів і схилів;

1. Зливовий - збір і видалення зливових стоків;
2. Каналізаційний - транспортування стічних вод до колекторів системи;
3. Водопропускні або жолоби для стоку - відведення зайвої вологи методом самопливу.

Види лотків для водовідведення

За формою і зовнішньому вигляду лотки ЗБВ для відводу вологи бувають такого вигляду:

1. параболічні;
2. Трапециевидные;
3. П-подібні;
4. П-подібні і в формі трапеції з округлим жолобом.

Залежно від того, в яких умовах буде проводитися експлуатація, розрізняють суцільні лотки і вироби з вертикальним водостоком. Також лотки такого призначення можуть бути цільними і збірними з різними типорозмірами.

Маркування виробів такого типу містить букву «Л» і два числа:

• 1 число – номер серии;
• 2 число - параметри вертикального навантаження, на яку розраховано виріб.

Зверніть увагу! Чим більше значення 2-го числа, тим глибше має монтуватися виріб.

Бетонні дорожні лотки також розрізняються за способом виробництва.

Залежно від цього показника вони бувають:

1. Виготовлені методом вібропресування;
2. Виготовлені методом вібролиття.

Лоток для прокладки теплотрас

Спеціалізовані ЗБВ канали дозволяють захистити труби теплопостачання від процесів корозії, гризунів і тепловтрат.

Ці канали бувають двох видів:

1. КЛП - лотки, конструкція яких передбачає установку знімною кришки;
2. КОР - конструкції являє собою лотки зверху і знизу каналу, з'єднані між собою швелерами.

Раніше для цих цілей використовувалися цегляні конструкції, але ЗБВ володіють незаперечною низку переваг в порівнянні з ними:

• Легкість монтажу;
• Невисока ціна;
• Високі несучі показники;
• Можливість установки в сейсмоактивних зонах, на слабкому грунті і грунтових водах;
• Стійкість до негативних погодних умов;
• Стійкість до змін температурного режиму;
• Велика вага, що забезпечує конструкції нерухомість;
• Великий експлуатаційний період;
• Екологічна безпека;
• Стійкість до процесів іржавіння і корозії.

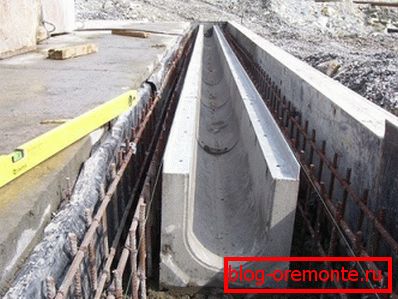

Установка лотків в домашніх умовах

Часто в процесі домашнього будівництва виникає необхідність встановлення такого виробу, як бетонний кабельний лоток або лоток для водовідведення.

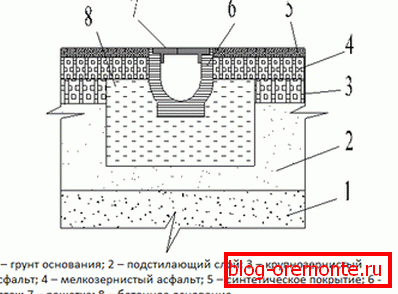

Інструкція для спорудження водовідвідної лотковою системи складається з наступних етапів:

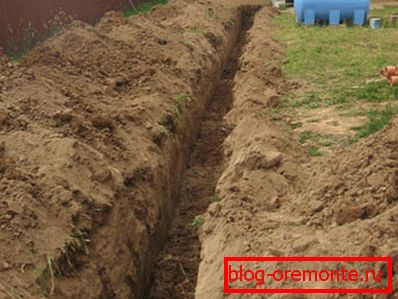

1. Риється траншея, яка за своїми параметрами повинна вдвічі перевищувати параметри лотка;

Порада. Якщо системою передбачена установка пісковловлювача, необхідно підготувати для нього поглиблення. Пескоуловитель може знадобитися в тому випадку якщо лоток буде з'єднаний з каналізацією.

1. Вирита траншея заповнюється бетоном в 10 шарів;
2. Встановлюється пескоуловитель на самому початку траси або натягується нитка, що відзначає лінію стоку;

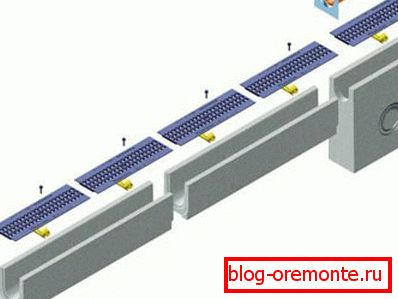

3. Проводиться збір конструкції, і укладання її в створений водовід;

Порада. Для з'єднання бетонних шов слід використовувати шпунти і пази.

1. Стики надійно герметизуються за допомогою бетонного розчину;
2. З боків лотки фіксуються каменями, після чого засипаються щебенем і землею, викопаній раніше;

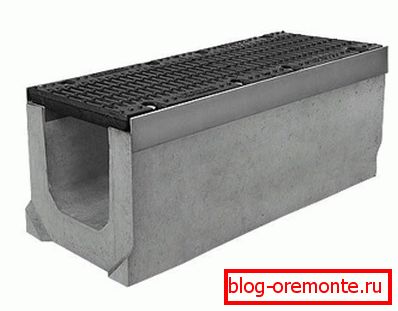

3. Зверху лотки закриваються гратами або пластинами.

Дотримуючись всі етапи виконання робіт, ви зможете без праці створити лоток для бетону своїми руками.

В заключение

Лотки з бетону - це досить важливе і повсюдно використовується виріб, який дозволяє запобігти негативні впливи навколишнього середовища на комунікаційні системи і організувати якісний водостік з будь-якої поверхні.

Вибір конструкцій такого роду повинен проводитися, спираючись на розмір, форму і розраховану навантаження на виріб, і тільки потім за вартістю. Вибираючи таким чином, ви зможете створити якісну і довговічну систему водостоку і захистити комунікації від безлічі руйнівних факторів.

А відео в цій статті відкриє вам безліч секретів вибору і розповість про величезну кількість типів і видів залізобетонних лотків.
