Бетонний упор для водопроводу

При влаштуванні міських напірних водопроводів та каналізацій обов'язково застосовують бетонні упори. Ці вироби представляють собою спеціальні прямокутні або трапецієподібні блоки різних розмірів. У даній статті ми детальніше розглянемо область їх застосування, основні характеристики, особливості та види.

Мета уперта

В результаті внутрішнього тиску води, в напірних трубах виникають певні сили. На рівних ділянках вони практично не мають жодного впливу на стінки труб, так як спрямовані уздовж їх осі, але на деяких вузлах мережі можуть створювати значний тиск, на яке труби не розраховані.

До таких вузлів відносяться:

• Повороти водопроводу;
• Ділянки відгалужень;
• Стыки труб;
• Заглушки тупикових ділянок.

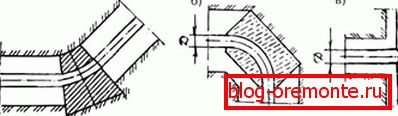

Щоб ці сили компенсувати і передати їх грунту, якраз і використовують бетонні упори на водопроводі. Особливо важливо їх застосовувати для труб великого діаметра, де сили, які впливають на стики або інші вузли, можуть бути досить істотними.

Найчастіше застосовують горизонтальні упори, які необхідні практично для кожного зовнішнього міського водопроводу. Їх використання додатково захищає систему від зрушень.

Крім того, вони необхідні на трубопроводах з наступних причин:

• Забезпечують цілісність водопровідної системи;
• Запобігають псуванню муфтових і розтрубних з'єднань;
• Збільшують довговічність всієї системи.

Зверніть увагу! Небажаним є застосування блоків в торф'яних і сипучих грунтах.

Завзяті блоки застосовують для наступних видів водопроводів:

• чавунних;
• пластикових;
• залізобетонних;
• Азбестоцементних.

Особливості бетонних упорів

Технические характеристики

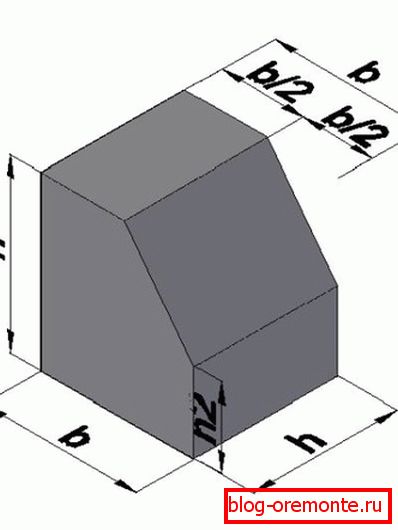

Як вже було сказано вище, упори можуть мати трапецієподібну або прямокутну форму. Тип форми вибирається залежно від діаметра труб.

Виготовляють вироби з бетонів міцністю на стиск B10. Так як вони не відчувають серйозних навантажень, немає необхідності використовувати для них матеріал з високою міцністю на стиск. Завдяки цьому ціна блоків не висока.

Однак, в силу експлуатаційних умов, бетон повинен мати наступні характеристики:

• вологостійкість - пов'язане з тим, що упори постійно піддаються впливу навколишнього середовища.
• Зносостійкість і трещиностойкостью - даний параметр дуже важливий в результаті механічної дії труби на упор.
• Морозостойкостью - виробу належить піддаватися численним циклів замерзання і відтавання.

Тому багато заводів залізобетонних виробів виготовляють упори з модифікованого бетону, в складі якого є пластифікатори та інші добавки, що поліпшують властивості матеріалу.

Вибір марки упору

Треба сказати, що параметри водонепроникності і морозостійкості встановлюються для кожного проекту окремо.

Крім того, вибір марки здійснюється відповідно до такими факторами як:

• Диаметр труб водопровода;
• Материал труб;
• Геологічні умови будівництва;
• Гідравлічний тиск в майбутньому водопроводі.

види упорів

На ринку будівельних матеріалів можна зустріти наполегливі блоки наступних видів:

Крім літерного індексу, марка вироби містить ще й цифрове позначення типорозміру блоку, наприклад, упор УН 29 є трапецієподібним блоком з опуклістю вниз. Його дина становить 600 мм, а висота - 500 мм. Призначений такий блок, для вертикальних поворотів водопроводу.

Розшифрувати цифровий індекс можна за допомогою таблиць, які наведені в серії 3.001.1-3.

Зверніть увагу! При монтажі блоків рівень грунтових вод повинен розташовуватися як мінімум на один метр нижче рівня підошви блоку. Також інструкція допускає їх використання в водонасичених грунтах.

вибір упорів

При виборі бетонних упорів своїми руками, необхідно звертати увагу на такі моменти:

• Наявність тріщин товщиною більше 0,2 мм. У цьому випадку блок не придатний для використання.
• Наявність оголеної арматури, а також великої кількості раковин і сколів. У цьому випадку також забороняється використовувати виріб.
• Поверхня блоку повинна бути щільною і гладкою, в цьому випадку знижується сила тертя з трубою. Це дозволить збільшити термін експлуатації як самого виробу, так і трубопроводу.

Зверніть увагу! При транспортуванні блоків необхідно використовувати підкладки і прокладки, щоб їх не пошкодити. Крім того, забороняється виконувати розвантаження шляхом скидання.

Ось, мабуть, і всі моменти, які необхідно знати про упорах при монтажі систем водопроводу або каналізації.

висновок

Бетонні упори в ряді випадків є незамінною частиною водопроводу, які значно збільшують термін експлуатації системи. Слід зазначити, що даний елемент зможе в повній мірі справлятися з поставленими перед ним завданнями тільки в разі правильного вибору марки вироби. Тому при виборі упорів, необхідно враховувати всі перераховані вище фактори.

З відео в цій статті можна отримати додаткову інформацію з даної теми.
