Бетономішалка своїми руками - чи можливо таке? збирання і

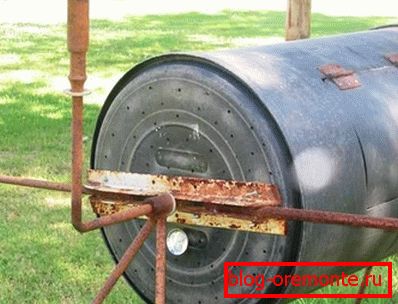

Будь-будівельник зможе сказати, що приготування розчину вручну в будь-якої ємності лопатою або сапкою вкрай важко, особливо, коли його потрібно дуже багато, тому, бетономішалка - своїми руками зібрана, може бути альтернативою ручної праці та заводського агрегату. Безумовно, механізм кустарного виробництва повинен вигідно відрізнятися за вартістю, інакше в ньому немає сенсу - простіше взяти його напрокат або купити в магазині.

Поэтому составные элементы механизма должны быть, что называется «под руками», а само устройство - наиболее простым. Сейчас мы постараемся собрать такую конструкцию, которая доступна для любого домашнего мастера, а также посмотрим видео в этой статье, наглядно затрагивающее нашу тему.

Зроби сам

Що нам знадобиться

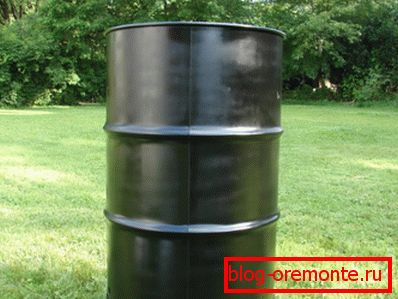

• Перш за все, для того щоб зробити бетономішалку своїми руками, нам знадобиться ємність і для цього, як не можна краще, підійде стара металева бочка, за умови, що вона не проржавіла. Втім, навіть якщо на ній є механічні пошкодження, то їх потрібно закрити, наварив туди латку з листового металу або використовувати це місце для завантажувально-розвантажувального отвору. Раннє вміст такої ємності не має значення, адже запах в даному випадку - не перешкода, тим більше що він вивітриться через кілька змусив.
• Також вам знадобиться шматок металевої труби приблизно 40-50 мм в діаметрі, а також фланці, але тут вже трохи складніше. Втім, хоча їх ціна в магазині не дуже висока, краще пошукати такі деталі у себе вдома - дуже можливо, що вони знайдуться серед старих автозапчастин та вам тільки залишиться доопрацювати їх до потрібного розміру. Крім цього потрібна буде гладка арматура для ворота перетином 14-16 мм, різний металевий профіль для опорної системи (куточок, швелер, квадратна труба тощо - все, що знайдеться в домашньому господарстві), а також болти і гайки для кріплення.

Примітка. Такі елементи для збірки не обов'язково шукати в своєму гаражі - їх часто можна знайти на пунктах здачі металобрухту або просто розпитати у сусідів.

Приступаємо до збірки

Перш за все, ми займемося переробкою (якщо буде потрібно - ремонтом) наявної у нас бочки і нам потрібно знайти центр на обох торцевих кришках або денах. Зробити це буде досить просто - накрийте торець цілим аркушем паперу і відбийте її по краю бочки (як відбивають прокладку). Потім складіть вийшов круглий аркуш навпіл і в двох напрямках відзначте діаметр - точка перетину діаметральний ліній буде точно по центру.

У цих місцях вам потрібно закріпити фланці, але спочатку ви просто зробите отвори для валу з болтами, використовуючи для цієї мети болти не менше 8 мм в діаметрі - все-таки навантаження буде серйозна.

Также вам нужно будет вырезать прямоугольное отверстие сбоку, примерно, 300×250 мм - здесь в дальнейшем вы прикрепите загрузочно-разгрузочную дверцу. По краям этого люка для герметизации нужно наклеить полоски из мягкой резины шириной 5-10 мм, только для этого тщательно зачистите поверхность, иначе при работе прокладки отклеятся.

Мы рассматриваем, как сделать своими руками бетономешалку, и переходим к крышке - её размеры должны превышать размеры люка - в данном случае достаточно будет 280×340 мм - чтобы крышка плотно перекрывала отверстие. В качестве навесов лучше всего использовать карточные петли (несъёмные), чтобы крышка не упала во время работы.

Для закривання слід використовувати куточок, який притискається болтами, але краще за все для цього застосовувати фіксують карабінні засувки, якщо такі знайдуться в домашньому господарстві - це дуже зручно.

Тепер переходимо до кріплення фланців - їх знадобиться 4 штуки - по 2 на кожному торці, всередині і зовні. Можна вважати, що це обов'язкова інструкція - справа в тому, що бочки робляться з тонкої листової сталі, яка просто не витримає навантаження, якщо фланець зафіксувати болтами безпосередньо до дна, але якщо затиснути металевий лист з двох сторін, то він витримає, тому що навантаження буде розподілена рівномірно.

З труби, припасений заздалегідь, робите вал, тільки постарайтеся, щоб внутрішній діаметр фланців збігався із зовнішнім діаметром вала, тобто, труби і ошпарити стик.

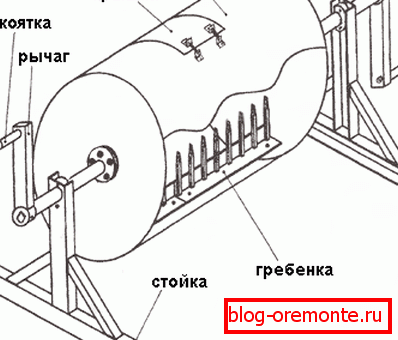

До валу прилаштовують важіль - для цього можна використовувати товсту металеву смугу або шматки арматури перетином 14-16 мм і з такою ж арматури (але, обов'язково гладкостенной) можна зробити ручку - все це можна фіксувати електрозварюванням, а для зручності обертання на ручку можна надіти трубу трохи більшого діаметра.

Примітно, що бетономішалка з фляги своїми руками робиться за тим же принципом.

Мы продолжаем рассматривать тему, как изготовить бетономешалку своими руками и теперь сделаем три-четыре гребёнки, которые будут помогать смешивать компоненты между собой и для этого можно использовать металлический уголок 50×50 мм и гладкостенную арматуру или квадрат сечением 14-15 мм (узнайте здесь, как забетонировать столб).

Штирі найкраще заточити, щоб розчин вільно з них стікав, не утворюючи наростів, і розташувати їх на відстані 50 мм один від одного і приварив до куточка, якщо це кругляк або зафіксувавши болтами, якщо це квадрат. Так як куточок на всю довжину бочки монтувати буде дуже незручно, то кожну з гребінок найкраще розрізати на дві частини, зафіксувавши до стіни болтами 6-8 мм в діаметрі.

Станину можна збирати з самого різного профілю, головна умова, щоб він виявився досить міцним - тут згодиться все - куточок, швелер, профільна труба і навіть товста арматура. Буде, звичайно, дуже непогано, якщо ви зможете знайти підходящі по діаметру підшипники для вала, насадити їх і зафіксувати, облаштувавши на вухах станини посадочне місце, щоб бочку можна було знімати, але в той же час, це забезпечить вільне обертання.

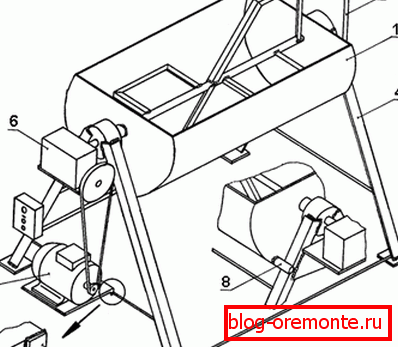

За дуже схожою схемою ви можете встановити редуктор для бетономішалки - своїми руками зібравши електропривод від двигуна, що працює від 220В - якщо все це знайдеться в вашому гаражі, то такий пристрій буде дуже зручним. Але тут не слід забувати про те, що ваша мета - зібрати дешевий і практичний агрегат - в іншому випадку бетономішалку краще взяти в оренду.

Примітка. Якщо ви все-таки вирішили використовувати електропривод, то вам краще всього використовувати однофазний двигун на 2,2 кВт, приблизно 1500 об / хв, хоча цей параметр не має вирішального значення, так як регулюється діаметрами шківів. Також не забувайте про те, що чим простіше конструкція, тим легше буде зробити ремонт бетономішалки своїми руками.

висновок

Также, используя принцип вышеописанной конструкции, будет возможен такой вариант, как бетономешалка на трактор своими руками. Только здесь шкив на редуктор вам нужно будет прилаживать от дизеля (см.также статью «Железобетонные прогоны – все, что нужно знать о данном виде конструкций»).

Вдалою збірки!
