Бетонозмішувач з самозавантаженням: огляд моделей, принцип

На данный момент такая техника используется более чем в 140 странах мира, причём, это может быть, как мобильный бетоносмеситель с самозагрузкой, так и рассчитанный на большие объёмы розчину - всё зависит от потребности сооружаемого объекта.

Універсальні машини такого типу використовують практично на всіх видах оборонного, промислового і цивільного будівництва, а зокрема, при будівництві аеродромів, бункерів, мостів, залізничних колій, доріг, житлових і виробничих будівель і так далі.

Звичайно, при такому попиті, є і різноманітність виробників, які пропонують все більш модернізовані агрегати, про що і піде мова нижче, а також ви зможете ознайомитися з тематичними відео в цій статті, як з доповненням до матеріалу.

Бетоносмесители

Примітка. Розглянутий нами агрегат являє собою цілий комплекс механізмів, куди включається бетономішалка і автонавантажувач. Дані механізми розташовуються на самохідному шасі - при цьому всі дії по виробництву бетону механізовані по максимуму - вручну здійснюється хіба що підключення водопровідного рукава до змішувача.

деякі моделі

Примітка. Неподалік від Венеції розташований завод з 30-річним терміном виробництва, з конвеєрів якого зійшли вже тисячі машин марки CARMI X. На даний момент, це, мабуть, найбільший виробник агрегатів такого типу, хоча і не єдиний.

• CARMIX 2,5 TT має змішувач ємністю 3410 л, що дозволяє здійснювати виробництво бетону до 10м³/ Годину, тобто, по чотири цикли на годину, в кожному з яких готується 2,5м³ розчину. По суті, виходить, що така машина за одну восьмигодинний зміну може забезпечити до 80м³ суміші, отже, повністю забезпечити зайнятість цілої бригади.
• Такий Самозавантажний бетонозмішувач має розташований спереду ківш на 400 л, а також розвантажувальний складається жолоб. Система приводиться в рух двигуном з водяним охолодженням PERKINS 1104 D-44 T на 85 кінських сил. Має кабіну ROPS FOPS закритого типу з обігрівом, миючий шланг (для прибирання) високого тиску, і можливість здійснювати розвантаження на чотири сторони з висоти до 1,9 м. Для зважування інгредієнтів під барабаном встановлена ​​електронна система LOAD CELLS.

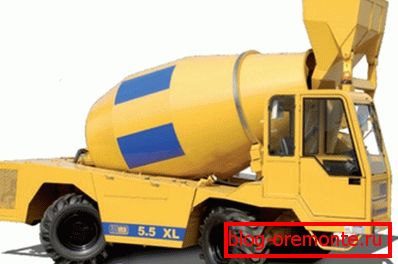

• Досить схожий зовнішній вигляд з вищезгаданої машиною має CARMIX 5,5 XL, тільки ось по продуктивним параметрами даний агрегат набагато серйозніше. Так, тут бочка майже в два рази більше і має 7600 л, в якій за годину виготовляється до 16,5м³ бетона - три цикла по 5,5м³, Отже, за зміну можна виробляти до 132м³ продукції. Звичайно, завантажувальний ківш тут більш об'ємний і має 600п і більш потужний двигун CUMMINS B5 9TAA. з водяним охолодженням на 6 циліндрів, потужністю 150 кінських сил.

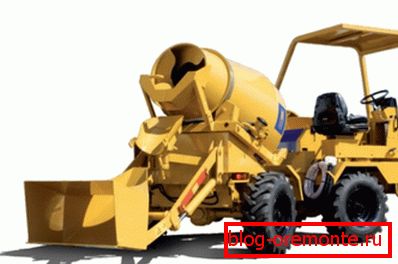

• Для невеликих ділянок будівництва можна використовувати агрегат того ж заводу-виробника CARMIX ONE, який має зовсім невеликі розміри і, отже, набагато меншу продуктивність. Так, його змішувач має ємність всього 1400 л, обсяг ковша для завантаження - 180 л, що дозволяє 5м³/ Годину (п'ять циклів по 1м³/ Годину), отже - 40м³ за одну зміну. Двигун тут теж не такий потужний, це дизель з водяним охолодженням PERKINS 403 D-15 T на 39 кінських сил, кабіна типу ROPS FOPS з сидінням, яке може повертатися на 180 ?, як вказує на це інструкція по експлуатації ..

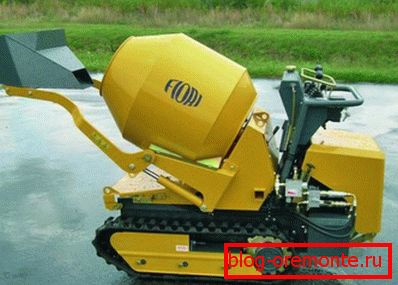

• Квіти MINIDUMPER 800P - це мобільна бетономішалка з самозавантаженням, яка встановлена ​​на самохідну платформу з гумово-гусеничним шасі і швидкістю пересування 4,2км / год. Ємність барабана тут всього 180 л, завантажувальний ківш забезпечений гідравлічним приводом, вантажопідйомність 800 кг, весь рух здійснюється за допомогою дизеля KUBOTA або карбюраторного двигуна HONDA на 13 кінських сил. Габарити агрегату становлять всього 168x83x122 см при Службі Божій нетто 650 кг.

• Такий бетонозмішувач, як на фото вгорі, не можна назвати Самозавантажний, хоча тут завантаження інгредієнтів відбувається дещо по-іншому, ніж у звичайній бетономішалки, тобто, всі елементи надходять в барабан через завантажувальний ємність. Серия смесителей типа JZC оснащена электрическими двигателями разной мощности, от чего, собственно, и зависит производительность той или иной модели. Особое внимание можно уделить барабану - при замешивании розчину он вращается по часовой стрелке, а при разгрузке - против часовой стрелки - это происходит при помощи шестерни фрикционного колеса.

Таблиця параметрів різних моделей JZC

Як це працює

За великим рахунком процес приготування бетонної суміші на механізованих агрегатах нічим не відрізняється від того, якби ви це робили своїми руками в будь-якому старому кориті, перемішуючи інгредієнти лопатою або сапкою.

Звичайно, технічна сторона процесу значно відрізняється, але черговість змішування елементів і їх порядок додавання залишається незмінним, втім, як і умови по зберіганню розчину в рідкому вигляді - при затримці його слід постійно перемішувати.

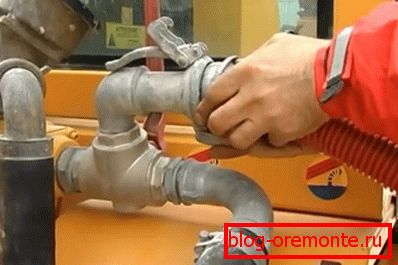

Отже, все починається з закачування води в ємність, і тут можна зробити деякий відступ - її кількість не можна визначити дуже точно за допомогою будь-якої таблиці, хоча такі і існують - вся заковика в тому, що наповнювачі (пісок і щебінь) можуть мати різний відсоток вологості.

Отже, якщо той же пісок мокрий, то води вам знадобиться менше, хоча ви можете шляхом одноразового тестування визначити потрібну кількість рідини на один цикл, але це можливо лише в тому випадку, якщо сипучі будматеріали будуть зберігати однаковий відсоток вологості на протязі дня.

Але навіть якщо на вулиці прохолодна погода і не випадають ніякі опади, все одно волога буде випаровуватися і на наступний день співвідношення може змінитися.

З визначенням кількості цементу дещо простіше - його частка, в залежності від марки бетону і самого цементу є в таблицях, певних ГОСТами, тим більше що в деяких самозавантажувальних бетоносмесителях встановлюють електронні дозатори для сипучих інгредієнтів, звичайно, ціна таких агрегатів значно вище.

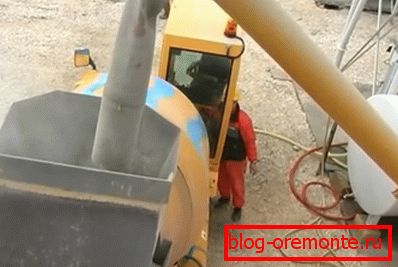

Як би там не було, цемент засипається в першу чергу - такий порядок забезпечує збільшення міцності бетону до трьох разів (доведено експериментально).

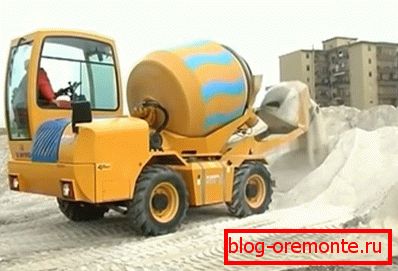

Після того, як цемент з водою утворюють молочко, туди засипають потрібну кількість піску і перемішують до створення однорідної маси і лише після цього додають щебінь для бетонних виробів.

Така послідовність найбільш оптимальна, тому що вона відповідає ГОСТ 7473-94, отже, суміш виходить найбільш міцної після схоплювання і затвердіння бетонних конструкцій.

висновок

На закінчення можна сказати, що автобетоносмеситель з самозавантаженням б у або новий вигідний ще й тим, що одним замісом можна забезпечити роботою кілька об'єктів - просто відвантажити по місцях потрібну кількість. Крім того, збільшується рентабельність виробництва і швидкість виконання будівельно-монтажних робіт.
