Брускові перемички: різновиди і установка

При зведенні стін будівлі однієї з найважливіших інженерних задач є правильне оформлення віконних і дверних прорізів. І для вирішення цього завдання нам не обійтися без такого елементу як брускова перемичка.

У нашій статті ми розповімо про основні різновиди перемичок, їх маркування по ГОСТу, а також опишемо особливості установки в різних ситуаціях.

Інформація про деталі

Конструкція і різновиди

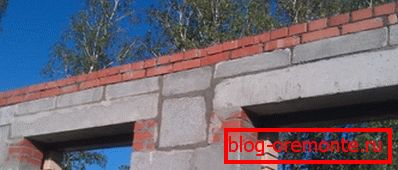

Як ми відзначили, перемички є деталями віконних і дверних прорізів. Основне завдання будь-якого такого елемента - перекриття верхньої частини прорізу і розподіл навантаження від несучої конструкції, розташованої вище.

Зверніть увагу! Щоб мінімізувати ризик деформації, пов'язаної з різними коефіцієнтами пружності, теплопровідності і усадки, перемички найчастіше виконують з тих же матеріалів, з яких зводиться сама конструкція. При цьому, природно, несуча здатність деталі повинна бути збільшена.

За конструкцією дана деталь може бути як несучої, так і ненесучої:

• Несуча поперечна балка, розташована над отвором, сприймає навантаження від перекриття, яке розміщується над вікном або дверима. (Див. Також статтю Як використовувати балки перекриття з бруса)
• Ненесучі балка відчуває навантаження тільки від кладки, яка розміщується вище, тобто в межах одного поверху.

Класифікація подібних елементів може грунтуватися як на матеріалі, з якого виготовлена ​​перемичка, так і на її конфігурації.

За матеріалом виділяють такі групи:

• Залізобетонні плити і балки - найпоширеніший різновид. Являють собою балки з армованого бетону з високими механічними показниками. Широко застосовуються в капітальному будівництві з урахуванням їх технологічності.
• Металеві перекриття - використовуються для перекриття широких прорізів, а також там, де на вікно або двері впливає значне навантаження. Найчастіше збираються з прокатного профілю (двотаврового або швеллерного).

• Цегляні - досить складні у виготовленні, тому в приватному будівництві задіяні порівняно рідко. Як правило, представляють собою кладку з рядового цегли, яка збирається у встановленій опалубці.
• Дерев'яні - бруси або дошки великої товщини. Можуть використовуватися як при зведенні будинків і котеджів з дерева, бруса, так і в цегляних будинках, а також в конструкціях з газо- і пінобетону.

Також, говорячи про конструкцію перемичок промислового виробництва (сюди в першу чергу відносяться бетонні вироби), фахівці поділяють їх на плитні і брускові:

• Перемичка брускового типу монтується в несучих стінах в тому випадку, якщо стінова конструкція сприймає навантаження від розташованого вище перекриття. Цей різновид перемичок є найбільш затребуваною.
• Конструкція плиткового типу встановлюється в самонесучу стіну, на яку не передається вага плит перекриття.

Маркування та розміри

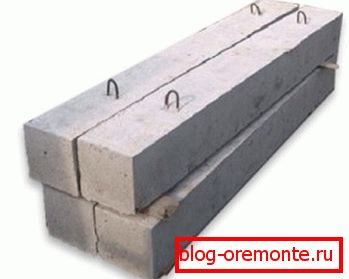

Як ми зазначали вище, в промисловому і житловому будівництві найчастіше використовуються бетонні деталі брускового типу. Перемичка брускова по ГОСТу повинна мати ширину не більше 250 мм, а її довжина визначається габаритами перекривається отвору. Як правило, використовуються деталі довжиною від 1500 до 6000 мм.

Кожна перемичка повинна бути відповідним чином промаркована. Маркування містить інформацію про основні характеристики елемента, і тому, навіть не бачачи саму балку, ми по її артикулу зможемо визначити, чи придатна вона для використання в тій чи іншій ситуації.

Розглянемо особливості маркування на прикладі такої деталі як перемичка брускова 2ПБ -16 - 2 П.

Цифрові та літерні індекси позначають наступне:

• 2 - характеристика поперечного перерізу перемички.
• ПБ - тип деталі (ПБ - залізобетонна, ПП - плитна).
• 16 - довжина в дециметрах. Даний елемент має розмір 1600 мм.

Зверніть увагу! Фактичний розмір може відрізнятися від номінального на величину від 6 мм (для балок до 2500 мм) до 10 мм (для плит і брусків довжиною 4000 мм і більше).

• 2 - клас міцності бетону, з якого був виготовлений елемент.
• П - індекс, який вказує на наявність петель для перенесення блоку за допомогою автокрана.

Як бачите, інформації цілком достатньо, щоб зробити вигод про можливість використання елемента для перекриття віконного отвору.

Оформлення віконного отвору

Заливка в опалубку

Якщо ви будуєте будинок своїми руками, то рано чи пізно вам доведеться зіткнутися із завданням перекриття віконних прорізів. Вирішити це завдання можна декількома способами, і нижче ми постараємося привести їх короткий опис.

Перший спосіб передбачає пристрій перемички із залізобетону по заливний технології.

Інструкція в даному випадку така:

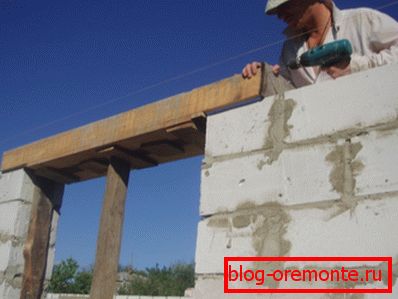

• На першому етапі у віконний отвір встановлюємо опалубку. Для опалубки використовуємо дошки, товщина яких повинна бути не менше 25-30 мм.
• Опалубку спиратися на вертикальні дерев'яні бруси, які розміщуємо всередині самого отвору.

• Всередину опалубки укладаємо арматурну сітку, виготовлену із сталевих прутків діаметром близько 6-8 мм.

Порада! Арматуру варто укладати на невеликі підпори, які забезпечать зазор між металом і нижньою площиною залитої бетонної балки.

• Додатково посиливши опалубку поперечними брусками, починаємо заливку бетонної суміші. В якості наповнювача найкраще використовувати щебінь (співвідношення цементу, піску і щебеню в розчині - приблизно 1: 2: 4,5).
• Бетон ретельно трамбуємо, щоб позбутися від пухирців повітря.

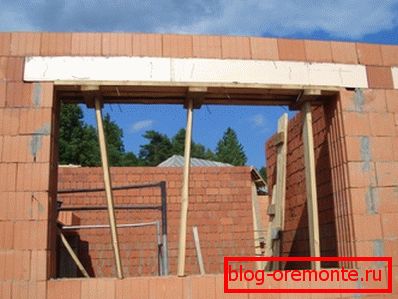

Як показує практика, знімати опалубку і приступати до кладки цегли за такою перемичці можна вже через 48 годин.

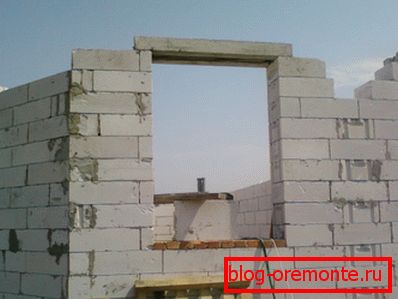

Укладання готової деталі

Використання готових бетонних перемичок дозволяє істотно заощадити час і спростити роботу. Правда, варто відзначити, що ціна виробу в даному випадку буде трохи вище, а для підйому деталей на висоту бажано мати в своєму розпорядженні кран.

Якщо вас це не лякає, то робота проводиться за таким алгоритмом:

• Спочатку, виходячи і габаритів отвору, підбираємо розміри брусків перемичок таким чином, щоб краю балки заходили в стіну мінімум на 250 мм (цей параметр називають глибиною закладення).
• Потім будуємо кладку таким чином, щоб сформувалися опорні майданчики для укладання горизонтального брусового перекриття.
• Під перемичку укладаємо шар розчину товщиною близько 20 мм.
• Бетонну деталь опускаємо на вибране місце і осаджуємо до потрібного рівня. Виступили надлишки розчину видаляємо кельмою.
• При необхідності формуємо перекриття над прорізом з декількох таких деталей.

Подальшу кладку цегли або будівельних блоків можна проводити відразу ж після завершення осаджування і вирівнювання перемички.

висновок

Перемички брускові - по ГОСТу вони повинні виготовлятися із залізобетону високої міцності - є обов'язковим конструктивним елементом практично будь-якого віконного отвору.

Звичайно, як ми вже зазначили в статті, подібну деталь можна зробити і самостійно, але якщо фінанси дозволяють, то краще скористатися промисловим виробом. По крайней мере, ви будете впевнені в його механічні властивості, а значить і в надійності ваших вікон і дверей. Відео в цій статті на додаток до вищесказаного покаже деякі нюанси з цього питання, дивіться!
