Для стін бетонні панелі: стандарти і вимоги
За якими нормативними документами виробляються бетонні панелі для стін? За якими ознаками вони класифікуються? Як читати маркування панелей? Як документально оформляється поставка партії цих виробів замовнику? Давайте розберемося в цих питаннях.
Нормативні документи
Нам належить вивчити два документа, що регламентують виробництво цікавлять нас виробів.
- ГОСТ 11024-84 містить перелік технічних вимог до зовнішніх стінових панелей з армуванням і без нього.
Корисно: газобетонні стінові панелі (згідно з текстом документа - вироблені з автоклавного ніздрюватого бетону) теж підпадають під його дію.
- Окремо ми розглянемо внутрішній документ конструкторського бюро імені О.О. Якушева, що спеціалізується на архітектурно-будівельних системах і нові технології в будівництві. Він містить рекомендації з проектування тришарових панелей з внутрішнім шаром теплоізоляції з екструдованого пінополістиролу.
ГОСТ 11024-84
Давайте вивчимо основні пункти документа.
Класифікація
Зовнішні панелі класифікуються за трьома ознаками:
- Призначенням в конструкції будівлі. Можливі наступні варіанти:
- Вироби для надземних поверхів.
- Вироби для технічних підвалів або цоколів.
- Панелі для горища.
найменування
З урахуванням класифікації стінові панелі з бетону діляться на кілька типів.
Для надземних поверхів:
| Найменування | опис |

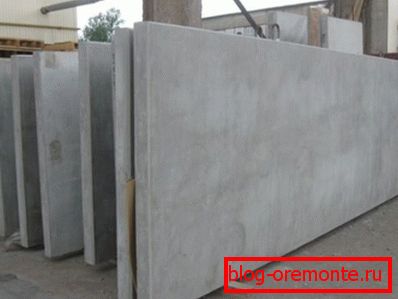

| 1 HCl | одношарові цільні |
| 2НС | двошарові цільні |

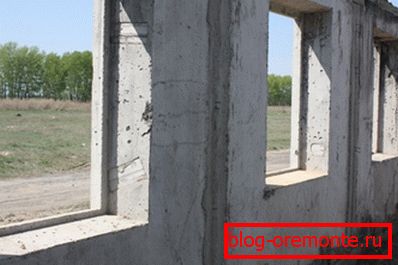

| 3НС | тришарові цільні |
| 4HC | одношарові складові |
| 5НС | двошарові складові |
| 6НС | тришарові складові |
Для цоколів і технічних підвалів:
| Найменування | опис |
| ДНЯЗ | одношарові цільні |
| 2НЦ | двошарові цільні |
| 3NZ | тришарові цільні |
| 5НЦ | двошарові складові |
| 6NC | тришарові складові |
Для горищ:
| Найменування | опис |
| 1NC | одношарові цільні |
| 2Nc | двошарові цільні |
| 3NC | двошарові цільні |
| 4NC | одношарові складові |
| 5NÇ | двошарові складові |
| 6HN | тришарові складові |
Розміри
Перш, ніж привести значення розмірів, варто роз'яснити значення одного терміну.

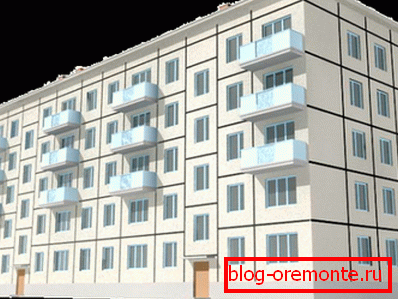

Довідка: координаційний розмір - значення для визначення межі модульного простору в одному з напрямків. Простіше кажучи, це довжина або висота ділянки фасаду, відповідна однієї панелі і включає частину товщини шва.
| Тип розташування панелей в стіні | особливість панелі | Найменування розміру | Конструкционный размер, мм |
| однорядне | довжина | 1200, 1500, 1800, 2400, 3000, 3600, 4200, 4500,4800, 5400, 6000, 6600, 7200, 7500 | |
| Висота | 2800, 3000, 3300, 3600, 4200 | ||
| смуговий горизонтальне | смугова | довжина | 3000, 3600, 4200, 4500, 4800, 5400, 6000, 6600, 7200, 7500, 9000, 12000 |
| Висота | 600, 900, 1200, 1300, 1500, 1800, 2100, 3000 | ||
| Простеночная | довжина | 300, 450, 600, 750, 1200, 1800 | |
| Висота | 1200, 1500, 1800, 2100, 2400, 2700 | ||
| смуговий вертикальне | смугова | довжина | 600, 750, 900, 1200, 1500, 1800 |
| Висота | 2800, 3000, 3300, 3600, 4200, 4800, 5400, 6000, 6600, 7200, 8400 | ||
| підвіконна | довжина | 900, 1200, 1350, 1500, 1800, 2100, 2400, 2700 | |
| Висота | 600, 700, 900, 1200, 1300, 1500, 1800, 2100 | ||
| всі типи | товщина | 200, 225, 250, 275, 300, 325, 350, 375, 400 |
Марки бетона
Який бетон використовується для шарів панелей різного призначення?
- В одношарових виробах може застосовуватися легкий бетон марок М50 - М150 і пористий автоклавний бетон марок М25 - М100.
Зверніть увагу: пористі бетони погано переносять ударні навантаження. Для невеликих технологічних отворів ідеальне рішення - Алмазне буріння отворів в бетоні. Воно, як і різання залізобетону алмазними колами, залишить ідеально рівні краї і не поставить під конструкцію ризику появи тріщин.
- Для несучого шару двошарових суцільних панелей може використовуватися важкий бетон марок М150 і вище або легкий (починаючи від М100). Теплоизолирующий шар виконується з крупнопористого легкого бетону марок М35 - М75.
- Зовнішній і внутрішній шари суцільних тришарових панелей виконуються з важкого (М150 і вище) і легкого (М100 і вище) бетону. Зв'язки між цими шарами вимагають обов'язкового армування і виконуються з легкого (від марки М75) або важкого (від М150) бетону.
- Внутрішній шар двошарового вироби з екраном (щільним зверненим на вулицю захисним шаром, відокремленим повітряним прошарком) формується з легкого або пористого бетонів. У першому випадку використовується марка М50 і вище; у другому - М25 і вище. Для виготовлення екрана використовуються важкий (від М150) і легкий (від М75) бетони.
- Для тришарових панелей з екраном вимоги кілька суворіше: Для внутрішнього шару - важкий (М150 і вище) або легкий (від М100 для несучих і від М75 для несучих панелей); для екрану - важкий (від М150) або легкий (від М75) бетони.
поверхня
Тип поверхонь (зовнішньої і внутрішньої) теж може варіюватися в залежності від побажань будівельної організації. Категорії поверхонь позначаються літерою А і цифрою від 2 до 7:
| позначення | опис |
| A2 | Так маркуються і зовнішня, і внутрішня поверхні. Вони готові до фарбування і не вимагають попереднього шпаклювання. |
| A3 | Зовнішню сторону можна фарбувати; внутрішню попередньо потрібно шпаклювати. |
| А4 | Лицьова поверхня під шпалери. |
| А.5 | Лицьова поверхня під кахель. |
| A6 | поверхня не подлежит чистовой отделке. |
| A7 | Поверхня після закінчення будівництва буде невидима. |
Любопытно: в общем случае панели с поверхностями типа A6 не применяются в жилищном строительстве. Однако стиль лофт перевернул старые представления о дизайне с ног на голову: грубая поверхность необработанного бетона не только используется, но даже имитируется другими материалами.
маркування

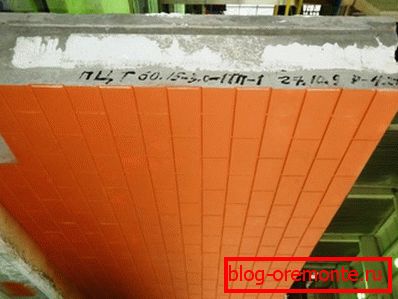

Вона наноситься маркером або штампується на нелицьову вертикальному торці вироби.
Зверніть увагу: крім того, на панелі можуть бути присутніми вказівки щодо місць стропування при навантажувальних роботах.
Маркування складається з трьох букв і цифр груп.
Вони описують відповідно:
- Тип і габаритні розміри виробу.
- Тип и марку бетона. Для многослойных панелей указываются характеристики несущего слоя. Буква «Т» обозначает тяжелый бетон, «Л» - легкий, «Я» - ячеистый.
- Особые характеристики или предназначенность для особых эксплуатационных условий. Так, буква «С» обозначает повышенную сейсмостойкость (свыше 7 баллов), буква «М» - морозостойкость, устойчивость к пониженным (от -40 и ниже) температурам.
Давайте як приклад розберемо позначення виробу типу 3НС розміром 2990 х 2865 х 350 мм з несучим шаром з важкого бетону марки М200.
Панель стійка до морозів понад 40С і призначена для сейсмонебезпечних районів.
- У першій групі будуть присутні тип і розміри, зазначені в дециметрах для довжини, висоти і в сантиметрах для товщини: 3НС30.29.35.
- Тип і марка несучого шару будуть позначені групою 200т.
- Сейсмо і морозостійкість буде відображена в найменуванні буквами СМ.
В результаті маркування вироби набуде вигляду 3НС30.29.35-200Т-СМ.
Супровідні документи
Інструкція щодо заповнення документів, супроводжуючих партію стінових панелей, не міститься в тексті стандарту; однак перелік обов'язковий для всіх вироблених згідно з його вимогами виробів.
Отже, в супровідних документах мають бути вказані:
- Назва та адреса заводу - виробника.
- Дата видачі сертифіката якості і його номер.
- Номер партии товара.
- Повний перелік марок конструкцій в партії із зазначенням кількості виробів кожного типу.
- Дата виготовлення виробів.
- Марка міцності бетону і його клас.
- Нормативний документ (в загальному випадку - ГОСТ 11024-84, рідше - узгоджені з замовником ТУ).
Зверніть увагу: в багатошарових панелях клас і марка міцності бетону вказуються для кожного шару.
Транспортування, навантаження
Панелі перевозяться спеціально обладнаним транспортом у вертикальному положенні. Для багатошарових виробів важливо ще одна вимога: опори розташовуються з боку несучого шару. Ціна недотримання вимог до транспортування - велика ймовірність розвантажити партію пошкодженої: тряска при перевезенні укупі з величезною масою виробів цілком здатні пошкодити їх.
Між собою панелі прокладаються дерев'яними прокладками товщиною не менше 3 см. Зберігання відбувається в тих же умовах: вертикальне або похиле положення, дерев'яні прокладки.
Для навантаження і розвантаження зазвичай використовуються монтажні петлі. Зрозуміло, розвантаження проводиться не своїми руками (кілька тонн маси, пам'ятаєте?), А з залученням підйомної техніки.
Рекомендації з проектування утеплених пінополістиролом панелей
Оскільки ці вироби виготовляються за тими ж стандартами, що й всі інші, ми вивчимо лише ключові моменти документа.
Утеплювач розташовується між двома шарами армованого бетону (важкого або легкого). Ніздрюваті види бетону в даному випадку не застосовуються: їх головну функцію бере на себе утеплювач для бетонних виробів.
Зовнішній і внутрішній шари можуть з'єднуватися бетонними армованими шпонками або гнучкими зв'язками з корозійно-стійкого матеріалу (стекловолоконной арматури або стійких до іржавіння сталей).
Фасадна сторона вироби оснащується захисно-декоративним шаром.
Список пропонованих документом рішень цілком звичайний:
- Плиточная облицювання (кахлем або плиткою з декоративного бетону).
- Слой декоративного штукатурного раствора.
- Фасадна фарба.
Панелі призначені для житлових, виробничих і громадських будівель заввишки до 75 метрів, що відповідає 20 - 25 поверхах (в залежності від висоти стель).

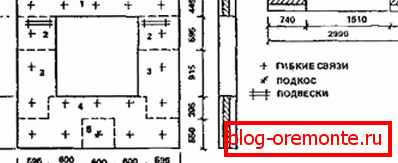

Вироби, в яких зовнішній і внутрішній міцні шари пов'язані гнучкими перемичками, більш сейсмостійкі (до 9 балів), зате менш термостійкі (від -60 до + 45С проти діапазону -60 - +75 у панелей з жорсткими залізобетонними шпонками).
Маркування дещо відрізняється від передбаченої вивченим раніше документом. Тип панелі містить вказівку на тип зв'язків між міцними шарами (ж - жорсткі, г - гнучкі) і на можливість використовувати її в якості несучої (несучі вироби позначаються літерою Н).
Так, виріб ЗНЦНг - це тришарова цокольна панель, яка може виконувати функцію несучої і пов'язана гнучкими зв'язками.
висновок
Сподіваємося, що незліченні таблиці і найменування не задовольнили цікавість читача. Як завжди, відео в цій статті запропонує його увазі додаткову тематичну інформацію. Успіхів в будівництві!
