Гіпсобетонні перегородки: матеріал і технологія будівництва

Як виглядає монтаж гіпсобетонних перегородок з готових панелей? Яким чином і згідно з якими нормує документам виробляються ці панелі? Як обробити Гіпсобетонні перегородку? Давайте розбиратися.

Структура і зовнішній вигляд перегородки.

Гіпсобетон: перше знайомство

Що являє собою гіпсобетон?

Так називається бетон, в якому в якості сполучного замість традиційного цементу використовується гіпс.

Крім (а часто і замість) піску застосовуються різноманітні мінеральні та органічні наповнювачі:

  • Шлаки - один з відходів металургійних виробництв.
  • Зола, отримана при спалюванні вугілля і деревини.
  • Торф.
  • Солома - побічний продукт сільського господарства.
  • Текстильна дрантя (простіше кажучи, непотрібні ганчірки).
  • Макулатура.

Наявність органічних наповнювачів знижує міцність матеріалу на розрив і стиснення, зате робить його більш еластичним (зокрема, дозволяє забивати в виготовлену з гіпсокартону перегородку цвяхи), покращує теплоізоляційні якості і стійкість до ударів.

Однак: найбільш поширений склад, що включає, крім гіпсу, пісок і тирса. Він поєднує достатню міцність на стиск з відмінними теплоізоляційними властивостями і технологічністю виробництва.

Щільність гіпсобетону - від 1100 до 1500 кг / м3.

Основні характеристики гіпсокартону в порівнянні з альтернативними рішеннями.

Які споживчі властивості цього матеріалу?

переваги

  • Невелика вага, що дозволяє споруджувати перегородки на дерев'яній підлозі.
  • Вже згадані нами тепло- і звукоізоляційні властивості.
  • Легкість обробки. Якщо при штроблення капітальних стін може знадобитися не тільки зубило та молоток, але і різання залізобетону - бетону алмазними колами, арматури - звичайним абразивом - то тут штробить можна навіть плотницким долотом і легким молотком. Алмазне буріння отворів бетоні теж не зрівняється своєю трудомісткістю зі свердлінням гіпсобетону: його бере звичайні свердла по металу.
Завдяки невисокій щільності і відсутності твердих включень матеріал легко обробляється.

недоліки

Їх не так вже й багато.

  • Простота механічної обробки матеріалу - зворотний бік його обмеженою механічної міцності. Власне, саме тому гіпсобетон не використовується для будівництва капітальних стін: сфера його застосування обмежена ненавантаженими перегородками.
  • Вологостійкість матеріалу невисока і обумовлена ​​відповідними властивостями гіпсу. Звідси - практичний висновок: гіпсобетон не підходить для перегородок у ванних і санвузлах. У всякому разі, його не варто використовувати для зведення стін, які безпосередньо контактують з водою.

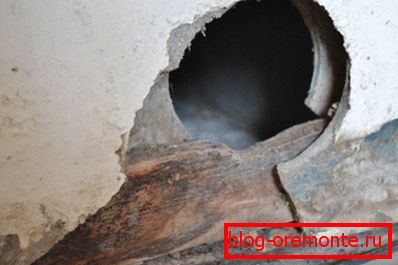

Тривалий контакт з водою не йде на користь матеріалу. На фото - перегородка між ванною і кухнею.

виробництво

Внутрішні перегородки з обговорюваного нами матеріалу можуть зводитися двома способами:

  1. Заливкою в опалубці. Цей метод, втім, практикується вкрай рідко.
  2. Збиранням з готових панелей.

За якими нормативними документами і, яким чином виробляються гіпсобетонні панелі для перегородок?

Стандарт

Виробництво і нормовані якості продукції регулюються прийнятим наприкінці радянської епохи ГОСТ 9574-90.

Цікаво: в шапці документ позиціонується як державний стандарт Союзу СРСР; однак прийнятий він був в січні 1992 року, коли Радянський Союз уже розпався.

Давайте вивчимо ключові моменти стандарту.

  • Нормативний документ поширюється на всі панелі, вироблені на основі гіпсового сполучного для потреб будівництва. Зокрема, в його тексті згадуються гіпсошлакові, гіпсоізвестковошлаковие і гіпсоцементопуццолановие панелі.
Кілька варіантів складу гіпсобетону.
  • Вироби без прорізів маркуються буквами ПГ. Панелі з прорізами позначаються індексом ПГП, з вирізами - ПГВ.
Три варіанти виконання панелей ПГ.
  • Наявність штроб, пазів і коробок для проводки і розеток визначається виключно умовами будівництво і жорстко не регламентується.
  • Повна маркування вироби складається з таких розділів:
  • Тип панелі (PG, PGP або PGV).
  • Її габаритні розміри: довжину і висоту в дециметрах з округленням до цілого числа, а також товщину в сантиметрах.
  • Дефіс, що розділяє групи позначень.
  • Марку бетону (його міцність на стиск).
  • Повний опис в'яжучого (Г - гіпсове, ГШ - гіпсошлакові, ГІ - гіпсоізвестковошлаковое, ГЦ - гипсоцементнопуццолановом).

Так, виріб з маркуванням ПГ60.27.8-50Г - це панель без прорізів і вирізів розмірами 6х2,7х0,08 метра на основі гіпсового сполучного, що володіє міцністю на стиск 50 кгс / см2.

Зверніть увагу: 50 кгс / см2 - мінімальне значення міцності на стиск, допустимий для гіпсокартону.

  • Щільність панелей в сухому вигляді нам вже відома - від 1100 до 1500 кг / м3. Допустимий діапазон вологості - до 12% для виробів на гіпсовому в'яжучому і до 14% для інших сполучних.
  • Для армування панелей використовується дерево. Парні бруски обв'язують контур самої панелі і прорізів або вирізів в ній; рейки пов'язують контурний каркас.
  • Для виготовлення армування настійно рекомендується використовувати деревину хвойних порід аж до 3-го сорту включно. Допускається очищений від кори обзел (він повинен бути звернений усередину панелі) і зрощення одного з парних брусків каркаса; при цьому число зрощування на кожній стороні панелі не повинно бути більше двох.

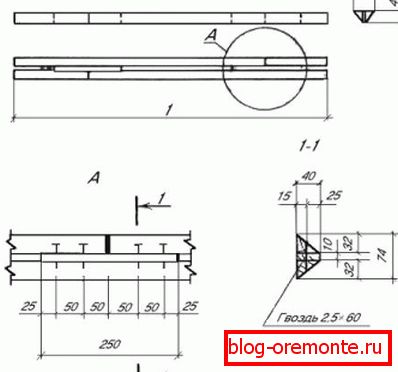

Схема сборки каркаса.

Допускається і застосування дерева листяних порід (крім берези: при високій твердості її деревина дуже схильна до гниття) всюди, крім нижніх брусків обв'язки. Вологість деревини повинна лежати в діапазоні 22 - 40 відсотків.

  • Панелі оснащуються сталевими монтажними петлями, які закладаються на всю висоту вироби. Розташування петель узгоджується під конкретний проект в робочих кресленнях.

Втім: за погодженням із замовником панелі можуть проводиться і без петель. В цьому випадку для переміщення вони вимагають використання спеціальних захоплень.

1 - каркас. 2 - дверний отвір. 3 - сталеві монтажні петлі.
  • Матеріал панелі повинен бути позбавлений тріщин (крім поверхневих, шириною не більше полумілліметра). Допускається не більше 2 раковин на квадратний метр поверхні при їх діаметрі або найбільшому розмірі до 20 мм.
  • Панелі зберігаються і транспортуються у вертикальному положенні.
  • Як уже згадувалося, гіпс досить погано уживається з високою вологістю; проте панелі, виготовлений на основі в'яжучого матеріалу ГЦ (гіпсоцементопуццоланового), все ж можуть застосовуватися в мокрих приміщеннях.

Крім перерахованого, стандартом регламентуються максимально допустимі відхилення від заданих розмірів і методи контролю.

технологія

Як виглядає виробництво гіпсобетонних панелей?

Вище ми вже згадували, що в житловому будівництві найбільшого поширення отримаємо матеріал, що складається з гіпсу, піску і тирси. Пропорції компонентів - 1: 1: 1.

Метод виготовлення - безперервне формування на прокатному стані.

  1. Компоненти дозовано надходять в бункер змішання, де перетворюються в однорідну суху масу.
  2. Далі до них подмешивается вода і сповільнювач схоплювання для гіпсу (тваринний клей).
  3. На стрічку прокатного стану укладаються заздалегідь збиті каркаси. Гіпсобетонні маса подається прямо на них через щілинний дозатор і рівномірно розподіляється калібрувальними валками при безперервної вібрації. Валки формують шар необхідної товщини.
  4. Сформована і схопив панель надходить в сушильну камеру, де протягом доби контактує з повітрям або димовими газами при температурі 130 градусів.
  5. Після просушування готова продукція надходить на склад.
Схема потокової лінії, що виробляє панелі.

Товщина гіпсобетонних перегородок складає, як правило, 80 або 100 міліметрів; міжквартирні стіни будуються подвійними, з повітряним прошарком товщиною 50 міліметрів.

Монтаж

Як своїми руками звести гіпсокартонну перегородку? Зрозуміло, що в цьому випадку доведеться використовувати панелі невеликих габаритів: вироби площею в кілька квадратних метрів монтуються лише на стадії будівництва, до укладання плит перекриття і збірки даху.

Інструкція виглядає приблизно так:

  1. Підстава при необхідності вирівнюється цементною подушкою.
  2. Бетон гідроізолюється від майбутньої перегородки двома шарами руберойду. (Див. Також статтю Перегородки з газобетону: особливості.)
  3. По краях перегородки виставляються порядовки (вертикальні рейки з мітками, відповідними рядах панелей) і натягується причалювання - горизонтальний шнур.
  4. Перший ряд панелей встановлюється насухо.
  5. Готується порція сполучного для швів - гіпсу з сповільнювачем схоплювання.

Корисно: для заповнення швів можна використовувати готову гіпсову штукатурку або її суміш з алебастром. У другому випадку ціна кілограма розчину буде трохи нижче; однак доведеться витратити якийсь час на експерименти по підбору оптимального співвідношення, яке дасть необхідний час схоплювання.

  1. Вертикальні шви заповнюються сполучною і багнетом арматурою.
  2. На рівні верхнього горизонтального паза в стіні свердлиться пара отворів, в які забиваються відрізки арматури. До них в'яжеться дротом довгий відрізок (або кілька відрізків) арматури, який закладається в паз.
1 - причалка. 2 - арматура діаметром 6-10 міліметрів.
  1. Поверх паза викладається гіпсовий розчин. На нього по піднятою до відповідного рівня причалке встановлюється наступний ряд панелей. Зрозуміло, з обов'язковою перев'язкою вертикальних швів: від ряду до ряду вони зміщуються як мінімум на чверть довжини.

Наступні ряди викладаються аналогічно. Простір між верхнім зрізом перегородки і стелею заповнюється клоччям з нанесеним на неї гіпсовим розчином. Для різання гіпсокартону найпростіше використовувати болгарку зі звичайним ріжучим кругом по каменю; дискова пила і електролобзик її теж беруть, але швидко тупляться.

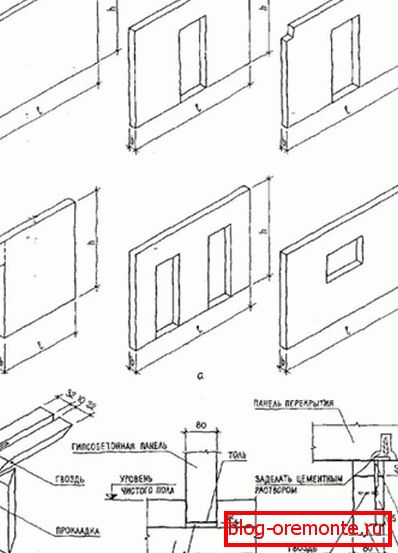

Кілька видів панелей і способи їх установки.

Оздоблення

Чим обробити готову перегородку?

Точність геометричних розмірів панелей дозволяє обійтися без штукатурення поверхні, а пориста структура забезпечить відмінну адгезію недорогих гіпсових шпаклівок. (Див. Також стати Облицювання газобетону: як зробити.)

Шпаклівка всієї поверхні не те, щоб необхідна - бажана: вона повністю приховає шви і зробить перегородку ідеально рівною, що буде корисним під фарбування або глянцеві гладкі шпалери.

  1. Перегородка шліфується ручної теркою або шліфувальної сіткою.
  2. Поверхня обезпилюється пилососом або віником і грунтується проникаючим акриловим грунтом.
  3. Универсальная или финишная гипсовая шпаклевка наносится в два-три максимально тонких («на сдир») слоя с промежуточной просушкой.
Шпаклювання стін.

  1. Поверхня повторно шліфується і грунтується.

висновок

Будемо вважати наше знайомство з новим матеріалом, що відбувся. Як завжди, відео в цій статті запропонує увазі читача додаткову інформацію з обговорюваної нами теми. Успіхів у ремонті!

А про те, як проводиться різання залізобетону алмазними колами, а також алмазне буріння отворів в бетоні дивіться відео в інших статтях на даному сайті.
