Глибинний вібратор для бетону: особливості механічних,

Важко зустріти будівельні роботи, де не використовуються розчини, наприклад, бетон. Для роботи з ним є спеціальні пристосування і інструменти, які допомагають домогтися необхідної якості. У даній статті мова піде про глибинні вібраторах, що застосовуються для ущільнення бетонних розчинів в армованих монолітних конструкціях, бетонних і ЗБВ для збірного будівництва.

Загальна теорія

Отримання високоякісного бетону неможливо без проведення ущільнення суміші, це також впливає на міцність матеріалу і довговічність його експлуатації.

В іншому випадку в ній буде міститися велика кількість повітря, наприклад:

• в пластичної консистенції параметр може досягти 15%;
• в жорсткій - до 45%.

Орієнтовно прийнято вважати, що 1% зменшує міцність готового бетону до 5%. Його ущільнення якраз необхідно для видалення повітряних бульбашок і рівномірного компактного розподіл складових суміші.

Інакше, який потрапив повітря і згустки крупний заповнювач зроблять матеріал:

• пористым;
• з неоднорідною структурою;
• неміцним.

Ущільнити бетонну суміш допоможе бетонний глибинний вібратор.

Моделі бувають:

• внутрішніми (Глибинними), коли робоча частина занурюється в бетонну суміш і передає їй коливання через корпус;
• поверхневими (Майданчиковими), які встановлюють на покладену бетонну суміш, а коливання передаються їй через робочу площадку;

• зовнішніми, Їх кріплять загарбним пристроєм безпосередньо на опалубці і передають бетонної суміші коливання прямо через неї;
• виброплощадки - стаціонарної форми агрегатами, які використовують на заводах і полігонах для збірних ЗБВ.

Процес відбувається наступним чином:

1. Що створюються коливання невеликої амплітуди передаються частинкам бетонного розчину, через що він стає текучим, набуваючи підвищену рухливість.
2. При цьому частинки починають переміщатися, прагнучи зайняти під дією сили тяжіння найбільш стійке положення, а обсяг бетонної суміші стає найменшим.

Тим самим забезпечується отримання щільного бетону з міцною структурою, яка не боїться води і морозів. Бульбашки повітря при цьому виходять на поверхню, а рідина стає важкою. Тимчасове текучий стан дозволяє розтектися по формі і ущільнити під власною масою.

Порада: для отримання найкращого результату краще застосовувати полічастотних (з різною кількістю коливань) вібратори. Щоб не купувати, їх можна взяти в оренду, що набагато вигідніше.

Устаткування може мати наступний тип приводу:

• електромеханічний;
• електромагнітний;
• пневматичний;
• гідравлічний;
• моторний.

Крім сухих компонентів, в розчині також є і вода. З теорії нам відомо, що для затвердіння цементу її досить в кількості близько 10% від його маси. Однак в такому випадку працювати з розчином буде незручно.

Тому води зазвичай в бетоні буває більше ніж це необхідно. Висихаючи, вона також починає утворювати пори, що впливають на міцність матеріалу в гіршу сторону. У зв'язку з цим одного ущільнення для отримання необхідного бетону недостатньо. Потрібно також провести розрахунок цементно-водного відношення, щоб отримати необхідні параметри.

Порада: використання пластифікаторів у складі суміші збільшить її рухливість, дозволить скоротити обсяг води, що зменшить пори і заощадить сполучна (цемент).

Застосування вібратора дає можливість прибрати з розчину зайву воду, а пластифікатори скоротять сам процес. Це стане гарантією того, що суміш не буде розшаровуватися через тривале вібрування.

Порада: якщо вам необхідно провести демонтаж бетонних конструкцій або зробити в них канавки, різання залізобетону алмазними колами сьогодні визнана однією з найуспішніших в цьому питанні.

глибинні вібратори

Розібравшись з теорією, давайте зупинимося на найнеобхіднішому обладнанні для її реалізації - глибинному вибраторе для бетону. Його допомогою проводять ущільнення бетонних розчинів при їх укладанні.

Активно сприяють цьому вироблені обладнанням механічні коливання при його зануренні в суміш.

При використанні глибинних вібраторів у розчину:

• зменшується усадка;
• скорочується повзучість;
• підвищується морозостійкість;
• створюється водонепроникність.

види

Моделі можуть бути високочастотні і з механічним приводом. Ціна останніх нижче, однак, їх ресурс роботи, якість ущільнення бетону і продуктивність істотно нижче. Найкращий результат досягається вібраціями частотою 10000-12000 в хвилину.

При цьому у механічних під навантаженням обороти падають до 9000, у високочастотних даний показник не вище 5%. Через цю причина використання високочастотного обладнання є більш доцільним.

механічні

Привід може складатися з бензинового або електричного двигуна. У бетонну суміш занурюється вібробулова з вбудованим ексцентриком, якій повідомляє крутний момент гнучкий вал.

Порада: найкраще показав себе в роботі механічний вібратор з електричним двигуном.

Бензиновий двигун обмежує мобільність і виправданий тільки там, де немає електричної гілки. Виходом з даної ситуації може стати комплект, в який входить бензиновий генератор і вібратор глибинний для бетону під 220 вольт. Найбільш зручним обладнанням такого плану вважаються моделі Dingo, EnarAVMU (Іспанія), Imer (Італія). Маса двигуна не перевищує 5,5 кг, що дає можливість носити його без праці по будмайданчику на плечі.

Порада: не купуйте вібробулави для вібратора діаметром понад 50 мм. В іншому випадку через важкість вона може просто пошкодити обладнання - зірвати різьбу на гнучкому валу, причому її вартість разом з ним зазвичай дорівнює половині або трохи вище всього комплекту.

Для продовження служби механічного вібратора потрібно раз на півроку проводити ТО гнучкого вала. Одночасно з цим рекомендується розбирати і чистити електромотор.Очень часто за час цей час в ньому накопичується велика кількість розчину і цементного молока. Це ускладнює охолодження мотора, що може стати причиною поломки.

Порада: якщо буде потреба прокладки крізь фундамент необхідних комунікацій, вам допоможе Алмазне буріння отворів в бетоні необхідними по діаметру коронками.

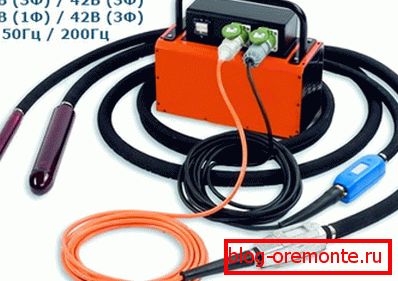

високочастотний

У цьому випадку конструкція дещо інша - електродвигун встановлюється прямо в вібробулави і забезпечений ексцентриками. Його корпус водонепроникний, а конструкція забезпечує електроізоляцію.

Харчуванням є безпечна напруга 42В з частотою 200Гц, тому і називають його високочастотним. Напруга на обладнання надходить від електронного перетворювача, який живиться від 220В.

Останній побудований на електронних компонентах, без використання механічних деталей. Його термін експлуатації практично безмежний. Система захисту від різних позаштатних ситуацій зробило апарат абсолютно безпечним для вібратора, підключеного до нього, і для оператора. Високочастотний обладнання повністю захищене від зовнішніх впливів і може використовуватися навіть в дощ.

Від стандартних механічних апаратів воно відрізняється:

• великим терміном експлуатації;
• високою продуктивністю;
• міцністю і надійністю;
• мінімальним технічним обслуговуванням (досить промити напором води частини, що занурюються в бетон);
• невисокою ціною експлуатації.

Порада: будівельним компаніям, постійно проводять бетонні роботи, слід мати в запасі один вібратор.

Саморобний вібратор для бетону

Промисловість сьогодні готова запропонувати покупцям різноманітні типи обладнання для ущільнення розчину. Але, його можна виготовити і самостійно, причому для цього є кілька способів.

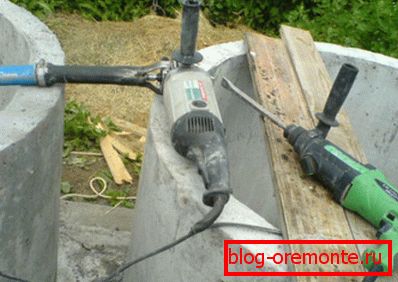

Використовуємо побутової перфоратор

1. Вам знадобитися обладнання потужністю від 1,5 кВт. Весь процес буде відбуватися в режимі «молотка», так що переведіть перфоратор заздалегідь.
2. Насадкою може служити входить в комплект піку, яку потрібно буде уперти на опалубку.

Порада: для досягнення хорошого з'єднання між списом і опалубкою використовуйте сальну шайбу.

Застосування даного саморобного вібратора дозволить домогтися більш рівномірного розподілу бетонної суміші. Ефект, звичайно, важко порівняти з справжнім професійним обладнанням, але він все одно буде, тому такий апарат можете сміливо використовувати для нескладних конструкцій.

Якщо вам потрібно буде обробити відносно невелику глибину розчину, застосуєте метод «штикування». У цьому випадку на кінець насадки приваріть ще одну, щоб їх загальна довжина дорівнювала глибині оброблюваної форми. Процес укладає в упирання її в дно останньої і постійному її переставлені. Так ви зможете обробити необхідну площу.

дриль

Замінити перфоратор можна звичайною ударним дрилем потужністю 1 кВт і більше. В даному випадку доведеться спочатку зайнятися виготовленням спеціальної насадки, у якій буде ексцентрик і міцний нержавіючий наконечник.

Інструкція виглядає так:

1. Підберіть сталеву нержавіючу трубку завдовжки 400-600 мм і O 30-40 мм.

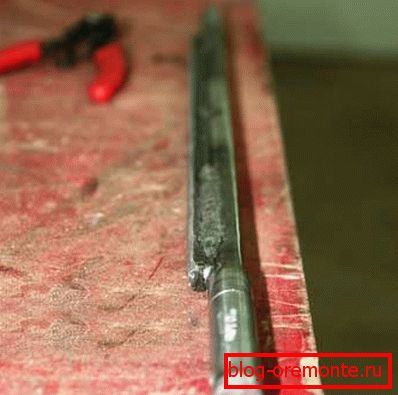

2. Виготовте внутрішній стрижень з металевого штиря O 12-15 мм. До нього необхідно приварити прямокутну пластину шириною 15-20 мм. Він необхідний для усунення всього механізму в сторону і підтримування вібрації.

1. Просвердлите в кінці стрижня поперечний наскрізний отвір для кріплення приводу.

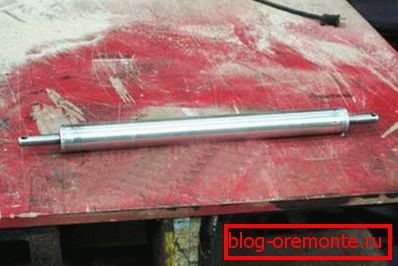

2. Зіставте між собою виготовлений центральний елемент і сталеву трубку.

1. Підберіть 2 підшипника для вільного обертання сердечника, останній повинен в них входити щільно.
2. Заведіть стрижень всередину трубки і набийте на нього з двох сторін підшипники.

Порада: обріжте з носової частини частина стрижня, залишивши приблизно 5-10 мм. Не забудьте також захистити підшипники з двох сторін від пилу і бруду, інакше конструкція швидко вийде з ладу. При цьому не економте на них, так як вони будуть нести основне навантаження.

1. Одягніть на другий кінець стержня міцну втулку, забезпечивши повний захист обертального тракту.

1. Одягніть на вал трубку так, щоб з двох сторін залишилося по 40-50 мм. При обертанні, стрижень буде забезпечувати вібрацію, що й вимагається від обладнання.
2. Посадіть з одного боку його на підготовлену раніше втулку, потім впріть його в пророблений отвір в нашому осерді і з'єднайте їх між собою.
3. При установці втулку впріть в підшипник, надійно приховавши з'єднання.

1. Натягніть на втулку шланг і зафіксуйте його хомутом, придумайте захисний кожух для наконечника.

Після цього зроблений своїми руками глибинний вібратор готовий до застосування.

висновок

Робота з бетонною сумішшю вимагає певних знань, якщо ви хочете отримати в результаті якісний матеріал, що володіє необхідними характеристиками. Для цього застосовують глибинний вібратори, які полегшують процес і дозволяють домогтися заявлених якостей.

Крім професійного обладнання, для нескладних робіт можна виготовити їх самостійно з підручних засобів. Відео в цій статті допоможе знайти вам додаткову інформацію з цієї тематики.
