Як працює трансформатор для прогріву бетону
Темпи будівництва завжди повинні укладатися в проектні межі, незважаючи на погодні умови, тому роботи зазвичай повномасштабно ведуться і в зимовий час, а щоб не перешкоджали морози, використовують прогревочние трансформатори для бетону.
Потужність у таких агрегатів буває різною, але об'єкти теж відрізняються обсягом, до того ж такий метод діє як прискорювач, тому зима не впливає на швидкість виробництва. Нижче ми розповімо трохи про таких агрегатах і методах їх застосування, а також покажемо вам додатково відео в цій статті по цій же темі.
Низкочастотный трансформатор и бетон
Принцип роботи
Для заливки монолітних конструкцій при температурі нижче -4? C вдаються до різних методів обігріву бетонної маси, це і інфрачервоні випромінювачі, і підігрітий розчин, і тепла опалубка, і анодні обігрівачі. Але найбільш ефективним і економним можна назвати прогрів бетону за допомогою низькочастотного трансформатора й проведення ПНСВ (Провід Нагрівальний Сталевий Вінілова ізоляція).

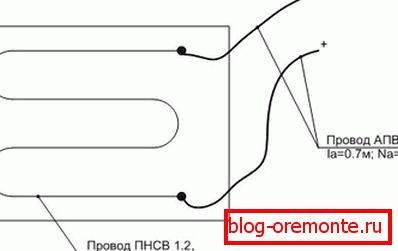

Перед тим, як здійснити підключення трансформатора для прогріву бетону, на арматурний каркас укладаються петлі з дроту ПНСВ перетином від 1,2 мм2 до 3 мм2. Цей кабель здатний прогріватися до температури 80? C, таким чином, нагріваючи розчин до 40 ° C-50? C, і все це відбувається при температурі повітря від -4? C і нижче. Щоб домогтися найбільш оптимального прогріву бетону в морозних умовах, на один кубометр розчину знадобиться близько 60м ПНСВ-1,2.
При укладке петель следует соблюдать осторожность, чтобы не замкнуть цепь, то есть, когда вы подвязываете провод к арматурному каркасу, его изоляция (ПНСВ) попросту может перетереться о металл и петля перегорит. В таком случае определённый участок заливки останется без обогрева, что может привести к деструкции общей массы и, как следствие, железобетон окажется некачественным (см.также статью «Покраска бетонного забора: как получить долговечное покрытие»).
Для прогрівання інструкція дозволяє використовувати такі трансформатори, як КТП-06-20, КТПТО-80, КТП-ОБ-160, ТСДЗ-63 і так далі.
Примітка. Для коректної роботи обігрівальної ланцюга провід ПНСВ в обов'язковому порядку повинен знаходитися усередині бетонної маси (підключення проводиться алюмінієвим дротом). Якщо ПНСВ залишити відкритим, то він просто перегорить.
Трансформатор масляний. Технічні характеристики
| Трансформатор | КТПТО-80 | КТП-63-ПРО |
| Потужність номінальна (кВА) | 80 | 63 |
| Напруга ВН (В) | 380 | 380 |
| Напруга на холостому ходу СН (В) | 49, 60, 70, 85, 103, 121 | 49, 60, 70, 85, 103, 121 |
| Струм на стороні СН при напрузі | 660 (49-70В, А) | 520 (49-70В, А) |
| Струм на стороні СН при напрузі | 382 (85-103-121В, А) | 301 (85-103-121В, А) |
Трансформатор сухой. Технічні характеристики
| Трансформатор | ТСЗ-20 |
| Потужність номінальна (кВА) | 20 |
| Частота номінальна (Гц) | 50 |
| Количество фаз | 3 |
| Напруга обмотки номінальне, ВН трансформатора, В НН | 380/220 12,4; 24,8; 49,7;66,0 |
| Струм номінальний ВН обмотки трансформатора А НН | 30,4/52,6 465;375; 235;175 |
| Ток холостого хода (%) | 7,5 |
| Схема / група з'єднання | Зірка / трикутник |
| Втрати короткого замикання (Вт) | 400 |
| Потери холостого хода (Вт) | 200 |
Підготовка до роботи і запуск

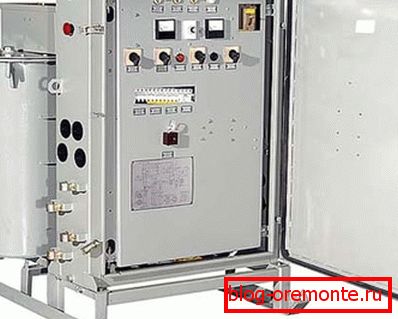

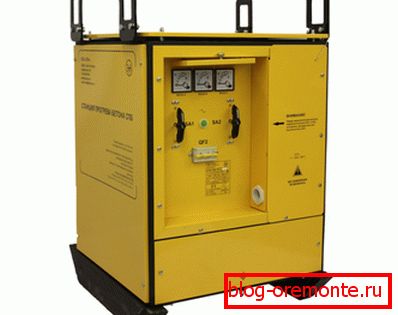

Чтобы яснее представлять себе цикл подключения и рабочий запуск, ниже будет приведена инструкция трансформатора для прогрева бетона КТПТО-80 (см.также статью «Бетонные панели для забора – преимущества и установка»).
Всі роботи по прогріванню заливного бетону слід виконувати з дотриманням СНиП 111-4-80 / гл.11 і ГОСТ 12.1.013-7, де регламентується порядок виконання робіт і електробезпека.
- В першу чергу КТПТО необхідно занулити, а зробити це можна шляхом підключення кабелю живлення (його четвертої жили) на затиск N блоку ХТ6, таким чином, з'єднавши все це з металевою шафою керування. Заземлення трансформатора проводиться від санчат - там є спеціальний болт для підключення контуру, а для з'єднання використовується сталевий дріт не менше 4 мм.
- Перш ніж підключити понижуючий трансформатор до мережі, вам необхідно своїми руками перевірити опір ізоляції, який мав би бути менш 0,5МОм, а також звернути увагу на щільність контактних з'єднань. Колійні вимикачі SQ1 і SQ2 необхідно встановити так, щоб при відкриванні кришки трансформаторного кожуха і ПУ була можливість надійного замикання контактів SQ1 і SQ2. Крім того, в обов'язковому порядку потрібно перевірити запобіжники на випадок короткого замикання.
- Переключатель силового трансформатора выставляем на 55В, что будет соответствовать положению 1, а автоматический выключатель вместе с переключателем SA3 устанавливаем в положение «ВЫКЛ».
- Після цього ланцюг підігріву, встановлену в опалубці, можна підключити до живлячої кабелю, який, в свою чергу, приєднується до блоку затискачів ХТБ.
- На введення КТПТО подаємо харчування 380В і включаємо QF1 після перевірки напруги поHL1 і HL3 і після цього, використовуючи кнопку екстреного відключення SB1, робимо контрольне відключення, після чого QF1 запускаємо повторно. На KL1 подаємо харчування кнопкою SB3, після чого повинен спрацювати магнітний пускач KM1.
- Для перемикання режимів роботи потрібно підняти кришку у трансформаторного кожуха і тоді через шляховий вимикач SQ1 автоматично відключиться QF1. Після чого переключаєте ступені напруги і включаєте QF1 і KM1.
Примітка. З огляду на те, що ланцюг харчування при прогріванні бетону може бути небезпечною для життя, до обслуговування КТПТО допускається виключно навчений персонал, який пройшов інструктаж з техніки безпеки. Крім того, такі робочі повинні вміти вчасно надавати першу медичну допомогу при ураженні електричним струмом.
висновок
Для домашнього використання ви можете взяти будь-якої б у понижуючий трансформатор в оренду, так як крім будівництва він вам більше ніде не знадобиться. Крім того, якщо обсяг бетонної заливки невеликий, то в якості трансформатора ви можете використовувати для прогріву зварювальний апарат.
