Як вибирати і встановлювати бетонні стовпи для електрики

Електрика вже величезна кількість часу є важливою і невід'ємною частиною комфортного існування кожної людини. Ну а для того щоб даний ресурс безперебійно можна було поставити в кожен будинок і кожну квартиру, слід заздалегідь подбати про якісну і надійну прокладці електромереж повітряним методом від трансформаторної підстанції прямо до споживача. Саме для цих цілей і призначені такі вироби, як бетонні електричні стовпи.

Плюси залізобетонних виробів

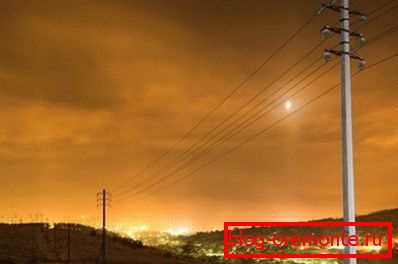

Стовпи такого роду є опорами для прокладки повітряних ліній електропередач (ЛЕП). Саме до них кріпляться дроти.

Вироби такого роду бувають трьох основних видів:

• металеві;
• дерев'яні;
• Залізобетонні.

На сьогоднішній день найбільш затребуваними є саме бетонні стовпи для електромереж.

Така популярність залізобетонних конструкцій обумовлена ​​наступними перевагами:

1. Залізобетон від інших матеріалів, що застосовуються в якості опор ЛЕП, відрізняють високі експлуатаційні показники:

1. Стійкість до процесів корозії;
2. Стійкість до руйнування;
3. Висока опірність до впливів навколишнього середовища;

Зверніть увагу! Залізобетонні електричні опори можуть експлуатуватися при температурі до -55 градусів і в умовах сильного агресивного впливу навколишнього середовища.

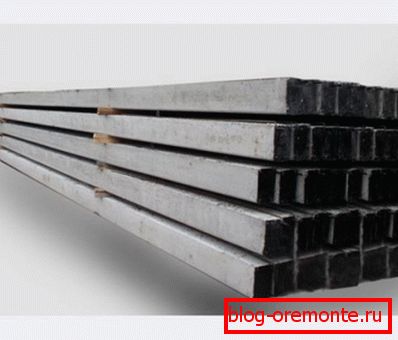

Найчастіше зустрітися можна з опорами із залізобетону з перетином округлої або прямокутної форми. Виготовлення таких виробів ведеться з бетону класу В30 по ГОСТу 26633-91.В ролі заповнювача для виготовлення бетонних опор використовується гранітний щебінь, що володіє високою міцністю і морозостійкістю.

Найбільш поширеним видом опор ЛЕП з бетону є одностоєчні вироби проміжного розташування з схилами з металу. Але для облаштування ЛЕП високої напруги використовують також і анкерно-кутові опори залізобетонні з відтяжками.

Деякі особливості монтажу

Установка залізобетонних конструкцій - це процедура, що передбачає дотримання деяких умов і правил:

1. При проведенні робіт повинні бути враховані наступні параметри:

1. Природний ландшафт;
2. Вітрова навантаження на конструкцію;
3. Проміжне відстань;
4. Щільність транспортного потоку (при необхідності);

Порада. Якщо в процесі установки буде потрібно просвердлити отвір у виробі або вкоротити його, тоді можуть бути застосовані такі методи, як алмазне буріння отворів в бетоні і різання залізобетону алмазними колами.

Для облаштування ЛЕП і підведення електрики до заміського ділянки найчастіше використовуються такі залізобетонні конструкції, як СВ95-2, СВ105-3, СВ105-5, ОПСВ, ОГК, ССЦ і т.д.

При виборі даних виробів питання про те, скільки коштує бетонний стовп для електрики, не є основоположним, головне, щоб конструкція була якісною, надійною і довговічною.

Етапи монтажу конструкції

Якісна установка бетонних стовпів під електрику включає в себе наступні етапи:

1. Вибір вироби в залежності про таких параметрів, як:

1. призначення;
2. Розташування
3. Електрообладнання;
4. Метод прокладки ЛЕП і т.д.

Інструкція по установці своїми руками обумовлює виконання наступних робіт:

• Розмітка території;
• Буріння ями;
• Монтаж опори із застосуванням спеціалізованої техніки;
• Монтаж електричних проводів.

Розмітка території і буріння

Грамотна установка ведеться відповідно до спеціалізованої технологією монтажу. Насамперед проводиться розмітка, в ході якої визначається необхідну кількість стовпів з бетону і місця їх розташування. Дані розрахунки проводяться відповідно до особливостей самої місцевості, параметрами грунту і рівнем навантаження.

Після того як розмітка була проведена, приступають процесу буріння, чітко дотримуючись виробленої розмітці з урахуванням всіх особливостей грунту на ділянці.

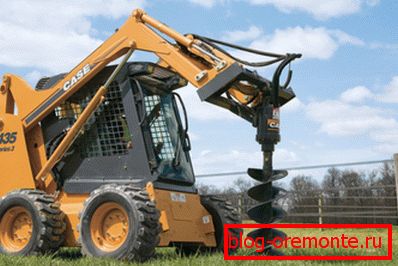

Зверніть увагу! На даному етапі використовується спецтехніка, що представляє собою земляні та телескопічні бури, розміщені на платформі автомобіля.

монтаж опори

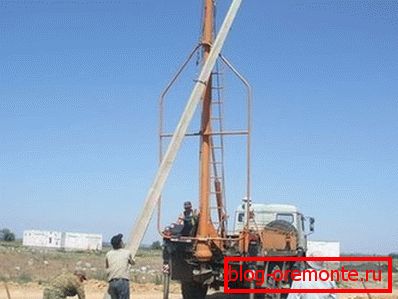

У місця, заздалегідь підготовлені, проводиться установка опор ЛЕП за допомогою маніпулятора.

Перед тим як приступити безпосередньо до основних робіт, необхідно провести контроль:

1. Оглянути виріб на відсутність пошкоджень;
2. Проконтролювати розміри електричного бетонного стовпа;
3. Зробити вивірку вироби за допомогою рівня і схилув.

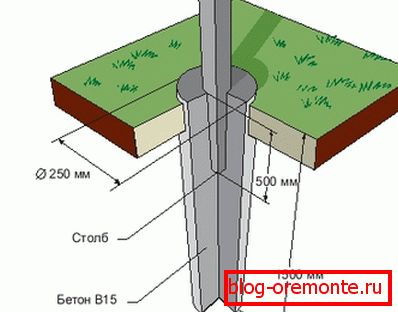

Закріплення вироби в пробурених отворах проводиться за допомогою бетонного розчину.

Порада. Для забезпечення міцності і надійності можна використовувати в процесі установки додаткові підпори з металу або залізобетону.

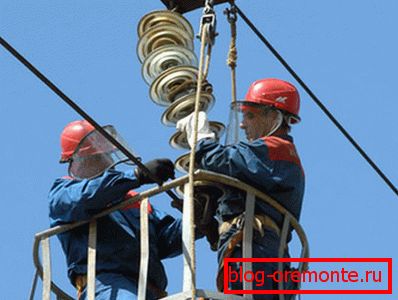

Далі згідно з технологією проводиться монтаж металоконструкцій під траверси і ізолятори, на яких для кріплення передбачені спеціальні хомути або штирі.

Траверси не проводять через себе електричний струм, а служать тільки для кріплення проводів ЛЕП. Такі вироби можуть мати різні габаритами в залежності від того скільки проводів вони будуть утримувати.

При виробництві траверси покриваються антикорозійним покриттям, а в процесі монтажу на такі вироби встановлюються спеціалізовані кришки, що захищають конструкцію від атмосферних явищ. Фінальний етап робіт пов'язаний з монтажем проводів.

В заключение

Установка стовпів із залізобетону, які будуть служити опорами для ЛЕП справа нескладна, але передбачає використання спецтехніки. Зате в результаті ви отримаєте надійну конструкцію, яка буде безперебійно постачати електрику на ваш заміський ділянку не один десяток років.

А ще більше корисної інформації про бетонних стовпах і методах їх установки ви зможете почерпнути з відео в цій статті.
