Як виконується бетонування колон: підготовчі роботи,

Колони в конструкції будівлі виконують як декоративну функцію, так і практичну - вони є важливим несучим елементом будівлі. А оскільки за замовчуванням передбачається, що опори будуть сильно навантажені, то природно вони повинні бути зроблені в максимальній відповідності з усіма існуючими нормами і правилами.

У цій статті ми розповімо про те, як правильно заливаються бетонні колони, що тут важливо враховувати і чого робити категорично не рекомендується.

Почнемо з того, що розберемося в класифікації цих ЗБВ і вимогам до них.

види виробів

Дані конструкції поділяються, перш за все, на такі основні категорії:

1. Круглі;
2. прямокутні;
3. Квадратні.

Крім того є відмінності і в технології виробництва.

Окремо варто розглянути класифікацію готових ЗБВ такого типу - все дані надані в таблиці нижче.

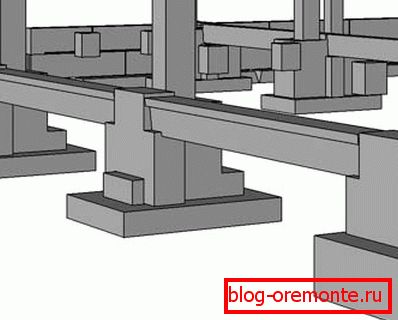

Виходячи з таких параметрів і потрібно вибирати готові збірні колони.

Оскільки установку готових виробів розглядати ми не будемо, а ось про пристрій монолітних опор поговоримо докладно, то варто розібратися у вимогах до таких опор.

Вимоги до бетонної суміші дуже прості - термін затвердіння належним бути легко передбачуваний, маса повинна бути пластична, а в застиглому вигляді міцна.

На показник міцності впливає склад бетону, а також характеристики використовуваної арматури.

Зокрема метал повинен володіти такими властивостями:

1. Гарну зварюваність;
2. Низьким рівнем імовірності появи корозії;
3. Втомної міцністю;
4. Відмінним рівнем зчеплення зі структурою бетонної маси.

І природно, щоб виготовлення колон з бетону пройшло успішно, необхідно враховувати і всі супутні фактори:

1. поверховість об'єкта, На якому встановлюються опори;
2. призначення об'єкта - адже від цього безпосередньо залежить рівень майбутньої навантаження на колони;
3. Тип грунту на об'єкті;
4. Кліматичні особливості регіону, на якому ведеться будівництво.

Порада: для того щоб виготовити по-справжньому якісну опору із залізобетону, варто ознайомитися з інформацією, яка міститься в ГОСТах 23009-78, 18979-90, 25628-90 і 23899-79. У цих документах можна знайти загальні відомості про правильному виготовленні ЗБВ і колон зокрема.

В принципі з оглядом виробів ми закінчили, можна переходити безпосередньо до їх складання і заливці.

Отже, коротка покрокова інструкція по монтажу опор для будівель.

Монолітні опори своїми руками

Перш ніж почати, варто відзначити один важливий момент - розглядати ми будемо найпростіший спосіб збирання, який спокійно можна реалізувати самостійно. При будівництві приватного будинку, наприклад.

Опублікувати огляд по самостійній заливці стовпів для будівництва заводу не має сенсу, погодьтеся. Як мінімум тому, що все одно в поодинці впоратися з таким об'єктом не вийде - доведеться залучати багато висококваліфікованих фахівців, які і самі знають, як виконуються подібні завдання.

Почнемо.

Підготовчі роботи і влаштування основи

В принципі підготовка тут полягають в основному в тому, що потрібно звільнити весь простір навколо майбутніх опор, щоб була можливість швидко і якісно збирати опалубку.

А ось з фундаментом все складніше. Як мінімум тому, що бувають ситуації, коли стовп потрібно встановити на плиту перекриття або звичайну стяжку - в цьому випадку фундамент майже завжди неможливо організувати.

Надходять зазвичай так - роблять опори з так званої п'ятою з бетону, по кутах якої є отвори для болтів. Цими болтами п'ята кріпиться до горизонтального основи, за рахунок чого і утримується вертикаль стовпа.

Зверніть увагу! Заливка колон бетоном за такою технологією автоматично має на увазі те, що плита перекриття або підлогу мають дуже високий рівень міцності. Якщо, наприклад, стяжка тонка, а під нею пухкий грунт, то, звичайно, опора міцно стояти не буде. Тому обов'язково враховуйте всі особливості конкретного об'єкта.

Тепер розберемося з способом установки опори на фундамент.

Якщо є можливість заглибитися в грунт і залити підставу, то порядок його пристрою повинен бути приблизно такий:

1. У землі викопується яма з шириною сторін метр на метр і глибиною теж один метр (з поправкою на глибину промерзання грунту).
2. На дно засипається щебінь, який потім трамбується.
3. Стінки і дно ями закриваються руберойдом - це буде гідроізоляційний шар, за рахунок наявності якого фундамент колони прослужить на порядок довше.

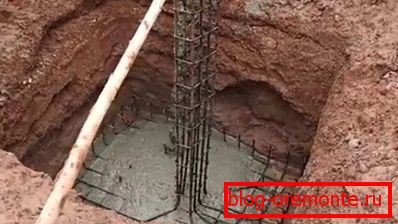

4. На площині руберойду, на дні збирається горизонтальний каркас з арматури. До цього каркаса кріпляться вертикальні прути металу, які як би виходять вгору (вище рівня землі) з центру ями.

1. Дно заливається бетоном. Товщина шару повинна бути приблизно сантиметрів 15-20.

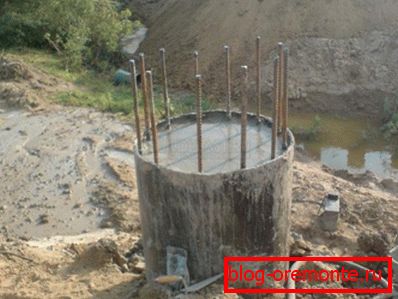

2. Після того, як маса застигне, з оцинкованої сталі робиться опалубка в формі циліндра, який ставиться на дно так, щоб вертикальні прути виявилися по його центру. Діаметр циліндра повинен бути дорівнює діаметру майбутньої колони. Допускається відхилення в більшу сторону, але ніяк не в меншу.
3. Всередину циліндра заливається бетонна суміш, а весь простір між оцинковкой і грунтом засипається землею.

Як бачите, в результаті виходить своєрідна бетонна «п'ята», яка і не просідає, і не крениться - її стримує вага грунту навколо циліндра.

Зверніть увагу на те, що опалубка в формі циліндра приведена як приклад - якщо колона буде прямокутна або квадратна, то опалубку відповідно можна робити такий же. Тобто не з гнучких матеріалів, а, наприклад, з дерева.

Якщо фундамент готовий і з нього виступають по вертикалі металеві прути, то можна починати безпосередньо виготовлення колон з бетону.

Монтаж металевого підстави і установка бортиків

По суті, всі роботи, які виконують до заливки переважної більшості суміші - це монтаж металевого каркаса колони і опалубки.

Каркас монтується з товстої арматури, а опалубка може складатися з, наприклад, таких матеріалів:

• З дерев'яних щитів і дощок;
• З листів оцинковки;
• З пластика і т.п.

Тут важливо щоб опалубка вийшла максимально рівною, щоб потім площину або форму колон не довелося зрізати, вирівнювати або нарощувати штукатуркою. Якщо вийде нерівно - великого лиха це не принесе, але метушні з обробкою однозначно додасться.

Як наочний приклад розглянемо найскладніший варіант опалубки - для опор круглої форми.

Робиться каркас і окантовка приблизно так:

1. До прутів, які виступають від фундаменту, підв'язується сталевим дротом (теж вертикально) максимально довга арматура. Потрібно зробити все так, щоб вертикаль в результаті складалася з кілька паралельно йдуть прутів. При цьому метал не можна розташовувати впритул один до одного - між лініями повинне бути відстань сантиметрів в 5 як мінімум.

Зверніть увагу! Враховуйте і те, що арматура повинна проходити на приблизно однаковій відстані від центру майбутньої колони і від її країв - це безпосередньо впливає на несучі здібності вироби. Якщо цього не зробити, то вийде що центральна вісь міцна, а краю слабкі або навпаки.

1. Коли зібраний каркас потрібної висоти, арматура як би обертається листами оцинкованої сталі, які ставляться один на одного. При цьому перед тим, як встановлювати верхню «циліндр» - всередині нижнього встановлюються розпірки, за рахунок яких лінії металевого каркаса як би фіксуються на одному місці на потрібній відстані від країв опалубки.

В принципі допускається монтувати не всю опалубку відразу. Тобто можна спочатку поставити одну секцію, залити її, а вже після первинного схоплювання суміші змонтувати наступний рівень.

Тут є один важкий момент - заливка має на увазі, як правило, те, що на опалубку буде якийсь час тиснути рідка суміш, яка багато важить. А це означає те, що листи оцинковки може «повісті», що призведе до деформації форми колони. Тому намагайтеся кріпити листи «на совість».

Якщо каркас зібраний і опалубка встановлена, то в її внутрішній простір заливається бетон. Після його висихання бортики знімаються і опора, по суті, готова до подальшої обробки.

На цьому наш огляд закінчено. Тепер давайте підведемо підсумки.

висновок

Ми детально розібралися в класифікації колон і в тому, якими способами вони можуть робитися. Крім того розглянули в якій послідовності і як заливаються колони з бетону своїми руками. Сподіваємося, що інформація стане в нагоді вам на практиці.

Ну а якщо хочете дізнатися ще більше, то щиро радимо переглянути додаткове відео в цій статті.
