Як визначити витрату арматури на куб бетону при заливці

При будівництві великих промислових і цивільних об'єктів витрата арматури на куб бетону визначається за ГОСТ 5781-82 і ГОСТ 10884-94 і заздалегідь враховується при проектуванні споруд. Але що робити, коли таке будівництво ведеться в домашніх умовах?

Навряд чи хто буде строго дотримуватися стандартів Держбуду, але ж все одно потрібно дотримуватися будь-яких норм, особливо це стосується заливки стрічкового фундаменту, де, власне і застосовується заливний залізобетон.

Нижче ми поговоримо про спосіб таких розрахунків і обчислень, а також подивимося відео в цій статті з нашої теми.

Арматура в ЖБК

Де використовуються збірні і монолітні ЖБК в домашньому будівництві

• Цемент, це один з найбільш затребуваних матеріалів в будь-якому будівництві і без бетонування теж не обходиться жодне грандіозне будівництво - там використовується, або збірний, або монолітний залізобетон. Якщо говорити за збірні ЗБК, то для приватного будівництва використовуються в основному фундаментні блоки і панелі перекриття. Для моноліту теж не дуже широкий спектр застосування - це стрічковий заливний фундамент і армована стяжка, яка теж, по суті, є плитним фундаментом.
• У деяких випадках при будівництві приватних будинків роблять монолітні перекриття - це зазвичай відбувається в тих випадках, коли немає можливості обладнати під'їзні шляхи для підвозу і монтажу збірних перекриттів. Попросту кажучи, будинок будується в такому місці, де не може працювати вантажопідйомний автомобільний кран - в горах, на пагорбі тощо. У таких випадках інструкція, зазначена в ГОСТ 5781-82 і ГОСТ 10884-94 має першорядне значення.

Рекомендація. Збірка арматурних каркасів для монолітних ЖБК в домашніх умовах, як правило, здійснюється за допомогою сталевої в'язального дроту. Використовувати для цього електро- або газозварювання нерентабельно - збільшується ціна і знижується якість.

витрата арматури

Оскільки все ЖБ конструкції мають різне призначення, характеристики, добавки і наповнювачі, то і норма витрати арматури на 1 м³ бетону може відрізнятися в кожному окремому випадку. Всі ці норми, безумовно, регульовані, і це можна визначити за допомогою вищезазначених Держстандартів. Але крім них також є ГЕСН (державні елементарні кошторисні норми) і ФЕР (федеральні одиничні розцінки, які засновані на тих же ГЕСН).

Например, по ГЭСН 81-02-06-2001 на 5м³ монолітного фундаменту загального призначення буде потрібно 1т металу, який рівномірно розподілений у вигляді арматурного каркаса. Більш докладно середня витрата арматури на 1 м³ бетону можна прочитати в Ферах, які свідчать, що стовпчасті фундаменти (плити, стакани, пази, подколонніка) до 2м у висоту потребують 187кг / м³, А плоскі ЖБК - 81кг / м³.

Заливаем фундамент

Як для плитного, так і для стрічкового фундаменту зазвичай використовується ребриста арматура типу A-III, перетином не менше 10 мм, хоча для з'єднань каркасних обрешёток часто застосовують гладкостінні прут меншого перетину.

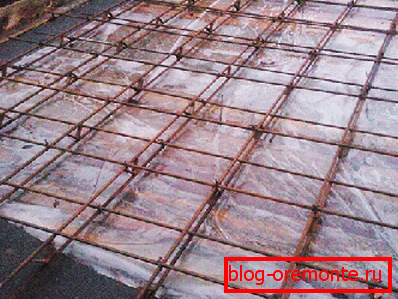

На верхнем фото видно, как монтируется сборный каркас для плиты - он состоит из двух обрешёток, где стандарт ячейки имеет 200×200 мм. Высота плиты будет зависеть от веса вышестоящего строения, но вам следует позаботиться о том, чтобы весь металл был покрыт раствором, слой которого составит не менее 50 мм.

Примечание. Если учесть, что на один кубометр вам нужно расходовать 81 кг арматуры, то её сечение вы будете подбирать в зависимости от толщины плиты - получается, что чем толще плита, тем больше диаметр прута. Вам нужно будет постараться на одном кубометре расположить определённую массу, соблюдая при этом размер ячейки 200×200 мм. В общую массу металла вы также можете включить вертикальные прутья, которыми вы будете соединять обрешётки своими руками.

Теперь давайте посмотрим, сколько арматуры на куб бетона расходуется при закладке ленточного фундамента, и если ориентироваться на массу, то здесь тоже можно придерживаться FER 06-01-001-16, которые предусматривают 81кг металла на куб раствора. Здесь вам будет легче ориентироваться по ширине и высоте ленты.

Наприклад, якщо її ширина не більше 40 см, то на один ряд (пояс) зазвичай пускають по два прута, перетином 10-12 мм, якщо цей параметр збільшується, то, відповідно, збільшується кількість прутів в ряду. Те ж саме можна сказати і про висоту стрічки, так, до 60 см зазвичай використовують два рівня, як на верхньому малюнку, але якщо фундамент заглиблений, то такі рівні облаштовують, приблизно, через 40 см один від одного.

Крім цього, є також вертикальні перемички, які теж монтуються з кроком 40-50 см, поєднуючи між собою пояса по всій протяжності фундаменту. Так як ви не будете купувати метал на вагу, то обчислювати, в даному випадку, скільки потрібно арматури на 1 куб бетону вам буде просто незручно - набагато легше обчислити її погонаж.

Тобто, ви визначаєте загальну довжину стрічки і примножуєте на кількість прутів, які знадобляться на метр погонний. Після цього загальну довжину арматури розділіть на 6 або 5 (довжина прута) і ви зрозумієте, скільки штук купити на весь фундамент.

висновок

При обробці плитного і стрічкового монолітного фундаменту різання залізобетону алмазними колами і алмазне буріння отворів в бетоні здійснюється в загальному порядку, передбаченому ГОСТами і СНіПами. Успіхів в будівництві!
