Як здійснюється прогрів бетону зварювальним апаратом

В общих чертах схема прогрева бетона сварочным аппаратом остаётся точно такой же, как и понижающим трансформатором - разница заключается в том, что в данном случае мощность агрегата будет меньше. Такой метод приемлем для небольших объектов и в домашних условиях чуть ли не идеален, учитывая то, что вам не придётся искать дополнительные мощности. Для примера мы используем аппарат на 250А при заливке небольшой плиты 4×5м, а в качестве дополнительного материала мы вам покажем видео в этой статье по данной теме.

прогрів бетону

Примітка. Згідно СНиП 13.03.01-87по несучих конструкцій, якщо середньодобова температура на вулиці опускається нижче 5? C, слід виробляти електричний прогрів бетону. Це застосовується для того, щоб в свіжому розчині навколо арматури не утворювалася крижана плівка.

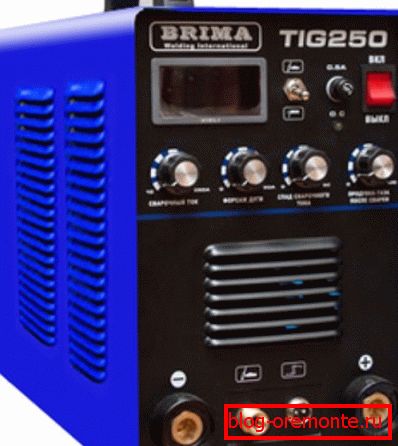

У домашніх умовах можна проводити прогрів бетону зварювальним трансформатором.

Використання гріє петлі

Примітка. Крім петель обігрів свіжих бетонних конструкцій може здійснюватися електродним способом, в обігріває опалубці, рідинними установками, методом індукції і інфрачервоним випромінюванням.

Якщо застигання розчину відбувається зі збоями в температурному режимі (суміш перемерзає), то міцність різко знижується і поверхня виходить обсипається - це відразу видно, коли проводитися різання залізобетону алмазними колами або алмазне буріння отворів в бетоні.

Обогрев ЖБ конструкций греющими петлями по принципу подачи предельного тока на кабель нужен в основном для площадок (плитных фундаментов) перекрытий и реже для стен, когда не отапливается само помещение. Такие схемы, как правило, запитываются через понижающие трансформаторы, на которых есть регулировка напряжения - это позволяет поддерживать необходимую тепловую мощность в зависимости от изменения температуры воздуха на улице. Данный метод является более экономным, нежели электродный (см.также статью «Штроборез для газобетона: конструкционные особенности и применение»).

Що нам знадобиться

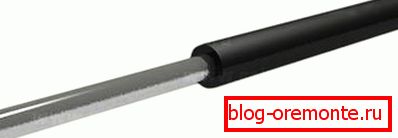

• Отже, як ми вже говорили, нам потрібен трансформатор, значить, в домашніх умовах для цих цілей ми будемо використовувати потужності зварювального апарату - в нашому випадку до 250А, хоча можна і більше, але ми спеціально розглянемо мінімум, щоб навчиться по максимуму отримувати користь. Крім того, як вимагає того інструкція, нам знадобиться провід ПНСВ - в даній ситуації наріжемо шматки по 18м.
• Також нам потрібен алюмінієвий одинарний дріт перетином 2,5-4 мм² (Підійде АПВ), бавовняна ізоляційна стрічка і пасатижі, струмові кліщі. Ну і, звичайно, такі роботи можна проводити лише на тих ділянках, де є джерело живлення на 220В - це може бути ЛЕП, але також (таке буває на початку будівництва) можна використовувати карбюраторний або дизельний (більш економний) генератор.

Опір ПНСВ в залежності від товщини кабеля

Приступаємо до роботи

Зварювальний апарат на 250А у нас є, тепер нам знадобиться ПНСВ, кількість якого розрахуємо, спираючись на формулу R = U / I, і якщо нам відомо, що U = 220В, I = 250А, тоді R = U / I = 220/250 = 0,88ом.

Что же из этого следует - если мы имеем на выходе максимально 250А, то для того чтобы не перегружать аппарат сделаем своими руками 8 петель по 25А каждая - этого будет вполне достаточно. Для этого возьмём кусок ПНСВ длиной 18м и диаметром 3,0 мм (0,05 см/метр) - для плиты 4×5м этого будет достаточно.

Зачищаете концы ПНСВ по 40-50 мм и к каждому из них подсоединяете алюминиевый провод (можно, конечно, использовать и медь, но цена алюминия гораздо ниже) - позаботьтесь о том, чтобы скрутка получилась плотной - от этого будет зависеть корректность работы нашей конструкции. Длина алюминиевого провода будет зависеть от того, на каком расстоянии вы сможете установить сварочный аппарат - целесообразнее будет поднести его как можно ближе. Если эти концы получились короткими - не расстраивайтесь - их можно нарастить в любой момент на необходимую длину, только скрутку изолируйте тщательно (см.также статью «Пигменты для бетона: основные характеристики, сфера применения и методы самостоятельного приготовления»).

Тепер нам потрібно укласти ПНСВ, розподіливши його рівномірно по всій площі так, щоб скручування з алюмінієм виявилися всередині заливається плити, але ні в якому разі не торкалися металевого каркаса! Найкраще, якщо у вас вийде протягнути ПНСВ між двома обрешітки - всередині каркаса - так кабель виявиться всередині якраз посередині плити, як масло в бутерброді між двома шматками хліба однакової товщини.

При заливці розчину ви легко можете змістити провід, тому його слід підв'язати до арматури шматками ізольованого алюмінію, але будьте обережні, щоб не пошкодити ізоляцію на ПНСВ - так підігрів бетону зварювальним апаратом буде ефективним і безпечним.

Можна також розрізати ПНСВ на шматки по одній петлі і від кожної вивести алюмінієві кінці так буде набагато легше протягнути дріт між прутами арматури в каркасі, тільки тут потрібно бути уважним, щоб не переплутати кінці. Найкраще їх помітити маркером по ізоляції (поставте значки + і -).

Для підключення зварювального апарату можете використовувати кабелі - землю і той, який йде на тримач, або прикрутити алюмінієвий дріт безпосередньо до клем. Постарайтеся якомога швидше підключити ланцюг після заливки і включіть регулятор напруги на мінімум, включите рубильник і перевірте напругу.

На початку можливий стрибок до 240-250А, але в міру прогріву і застигання маси воно буде падати, і ви зможете його поступово підвищувати по мірі необхідності.

висновок

Так как греть бетон сварочным аппаратом нужно постепенно, то проверяйте напряжение каждые 2 часа, постепенно его увеличивая (читайте также статью «Подбетонка: что это такое и как она делается правильно»).

Приблизно за 8 годин ви дійдете до максимуму і протягом 3-ох діб плита повинна висохнути (але це не ступінь експлуатації).
