Кабель для прогріву бетону: ключовий елемент системи

12-07-2018
Будівництво

Кабель для прогріву бетону без трансформатора дозволяє істотно оптимізувати процес підтримки оптимальної температури в твердне розчині. Незважаючи на те, що самі провідники даного типу коштують дорожче стандартних проводів ПНСВ і їх аналогів, загальна вартість робіт виявляється куди менше.

У нашій статті ми розповімо, в чому полягають ключові особливості таких провідників, а також охарактеризуємо їх переваги.

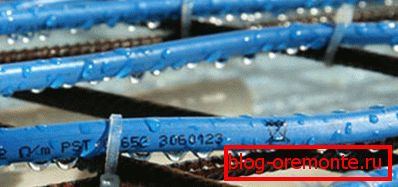

Щоб бетон не страждав від низьких температур, його можна підігрівати з використанням спеціальних термокабеля

Підтримка температури в бетоні

Стандартная методика

Прогрів бетону кабелем зазвичай застосовується в тому випадку, якщо роботи проводяться в зимовий період. При цьому існує ризик замерзання води в розчині, що призводить до уповільнення гідратації цементу і зниження міцності бетону.

Щоб уникнути цього, інструкція рекомендує діяти за такою схемою:

  • Для обігріву маси розчину береться одножильний провід ПНСВ діаметром від 1,2 до 4 мм.

Порада! Для армованих конструкцій вибирають модифікацію в поліхлорвінілової ізоляції, для неармованих - в поліетиленовій. Пов'язано це з тим, що поліетилен може розплавитися, і це призведе до замикання на металевий каркас.

  • Провід нарізається однаковими фрагментами (найчастіше по 28 або 17м), які звиваються в компактні спіралі діаметром 30-40 мм.
  • Спіральні «нитки» з'єднуються між собою в кілька однакових груп і закладаються в опалубку всередину арматурного каркаса.
  • Оскільки характеристики кабелю ПНСВ не дозволяють використовувати його на повітрі, на висновки систему встановлюються так звані «холодні кінці» з більш товстого дроту.
  • Опалубка заливається бетоном, і після первинного схоплювання вся система підключається до мережі через понижуючий трансформатор. Цей пристрій забезпечує регулювання силу надходить струму, що дозволяє управляти температурою провідників всередині розчину.

Особливості гріючих кабелів

Методика, описана вище, досить ефективна, проте вона має ряд недоліків. Ключовим є необхідність використовувати трансформатор для зниження напруги.

температурні показники

Втім, можна обійтися і без цього громіздкого пристрою. Природно, при цьому замість стандартного дроти ПНСВ потрібно використовувати спеціальні гріють кабелі, такі як ПТНТ (Фінляндія) або KDBS (РФ). Для подібних виробів характерні такі властивості:

Характеристика ПТНТ KDBS
Робоча напруга, Вольт 220-230 220-240
Лінійна потужність, Вт / м 35-45

(В залежності від моделі і довжини)

40
Опір ізоляційного шару, МОм / м 103 103
Рекомендований радіус вигину, мм 25 35
Номінальний діаметр, мм 6 7
Розміри секцій, м от 3,3 до 85 от 10 до 150
клас захисту YP67 YP67

Подібні пристрої призначені для роботи від звичайної електромережі з напругою 220 В. Якісна ПВХ ізоляція забезпечує надійний захист від замикань і пробоїв, крім того, вона не стає крихкою навіть при температурі -350З, що істотно розширює «кліматичні рамки» застосування подібних провідників.

На відміну від проводу ПНСВ, кабелі типу ПТНТ і KDBS не вимагають підрізування. На краях секцій встановлюються кінцеві і сполучні муфти, що дозволяє швидко збирати всю греющую систему з використанням мінімального набору інструментів.

Бухта кабеля KDBS

Рекомендации по монтажу

попередні розрахунки

Розрахунок кабелю для прогріву бетону здійснюється досить просто:

  • За стандартами на обігрів одного кубометра розчину необхідно закладати від 0,5 до 1,5 кВт потужності.
  • Для економії електроенергії можна додати до складу бетону антиморозні присадки, а також облаштувати утеплену опалубку. Ціна додаткових матеріалів при цьому буде компенсована скороченням витрат електрики.
  • При заливці перекриттів стандартної товщини зазвичай укладається до 4 погонних метрів гріє дроти на квадратний метр площі.
  • Коли здійснюється заливка об'ємного моноліту, провідники укладаються ярусно, з зазором не менше 30-40 см.

Укладання гріють контурів

Рекомендованная схема закладки

Збірка опалювальної системи своїми руками здійснюється досить просто:

  • Спочатку будуємо опалубку і монтуємо арматурний каркас.
  • Потім оцінюємо, де прогрів бетону буде найбільш актуальне, і набираємо кабельну продукцію з секцій відповідної довжини.
  • Найчастіше прогрівають поверхню матеріалу, місця примикання горизонтальних і вертикальних площин і т.д.
Різка залізобетону алмазними колами може пошкодити гріють елементи

Зверніть увагу! Небажано перетин компенсаційних швів, а також ділянок, де згодом буде проводитися Алмазне буріння отворів в бетоні.

  • Всередину опалубки укладаємо кабелі таким чином, щоб всі провідники залягали не менше ніж в 20 см від поверхні застиглого бетону.
  • Щоб уникнути появи тріщин і заломів на полімерній ізоляції повороти потрібно робити плавними. Радіус вигину для різних моделей буде різним, але в більшості випадків фахівці роблять його рівним 40-50 мм - з запасом.
  • Для рівномірного розподілу температури в товщі бетону провідники бажано розкладати на рівній відстані один від одного. Перетин проводів не допускається, а мінімальна відстань між двома гріють контурами становить 40 мм.

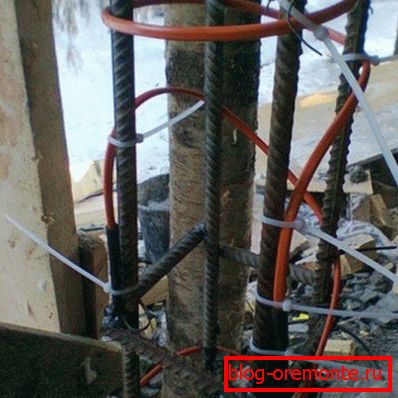

Фото закріпленого провідника

Після розкладки закріплюємо провідники на арматурі. Для цього використовуємо звичайну дріт, зав'язуючи її без зайвих зусиль і деформації ізоляції. Також можна застосовувати пластикові хомути.

Потім заливаємо опалубку бетоном, намагаючись не порушити розміщення термоелементів. Кабелі ПТНТ і KDBS допускають вібраційний вплив, тому бетон цілком можна ущільнювати.

Всі укладені елементи з'єднуємо контактними проводами в систему, а потім - підключаємо до джерела живлення.

висновок

Прогревочний кабель для бетону, що працює від мережі без використання понижуючого трансформатора, дуже зручний у використанні. Звичайно, його вартість значно вище, ніж у проводів ПНСВ, але зате він дозволяє вирішувати поставлену задачу - підтримання оптимальної температури розчину - куди більш ефективно. Додаткову інформацію з цього питання ви знайдете, вивчивши відео в цій статті.
