Маркування бетону і виробів з нього: вчимося читати символи
Розшифровка маркування бетону, а також виробів на його основі дуже важлива для тих, хто планує будівництво самостійно. Розібратися у всіх тонкощах номенклатури варто хоча б тому, що так ми зможемо заощадити час на підбір відповідних матеріалів, і знизимо ризик покупки не того, що нам потрібно.
У нашій статті ми наведемо інформацію про найбільш поширених позначеннях, а також ряд порад щодо застосування тих чи інших матеріалів.
Бетон і його типи
Марка материала
Сам бетон, який використовується для вирішення широкого кола інженерних задач, характеризується двома показниками - маркою або класом. Обидва ці показника взаємозалежні, і тому можуть використовуватися паралельно. Щоб орієнтуватися в розмаїтті матеріалів, варто вивчити основні принципи, за якими будується градація.

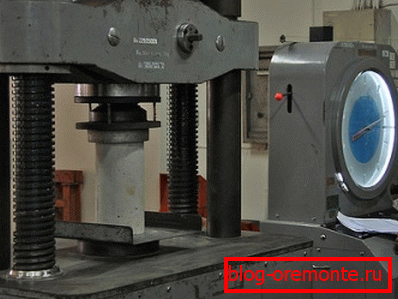

Марка - це показник, який відповідає усередненої величиною міцності бетону на стиск, вираженої в кгс / см2.
Зверніть увагу! Марка розраховується для матеріалу, який твердне протягом 28 діб при оптимальних умовах.
Бетони різних марок по ГОСТу позначаються індексами від М50 до M1000. Приклади використання найбільш поширених типів ми наводимо в таблиці нижче:
| матеріал | особливості використання |
| M100 | Застосовується в фундаментних роботах в якості подбетонкой: заливається на грунтові підстави для їх вирівнювання і підготовки до укладання основного шару. |
| M200 | Одна з найбільш часто використовуваних марок. Використовується для заливки підлог і стяжок, при формуванні фундаментів, відмосток, прокладці доріжок і т.д. Також на основі цього матеріалу виробляються литі вироби, такі як малонавантажених сходи, перемички, підпірки. |
| М250 | Відрізняється більшою міцністю, ніж попередня різновид. Застосовується для формування капітальних підстав монолітного типу, а також для виготовлення плит перекриттів, які відчувають невисоку експлуатаційну навантаження. |
| M350 | При производстве железобетонных изделий инструкция рекомендует использовать именно эту марку. Из бетона M350 отливают плиты, перемычки, балки, сваи, элементы дорожного покрытия и т.д. |
| M400 і M450 | Для даного матеріалу характерна висока міцність. Він задіюється при зведенні гідротехнічних споруд, опор, колон та інших конструкцій, що зазнають підвищені навантаження. |
| М500 (іноді М550) | Найбільш міцне з'єднання з тих, які застосовуються в масовому будівництві. Основне призначення - зведення опор і стін з підвищеними вимогами до надійності. Після застигання практично не піддається обробці, при необхідності застосовується виключно різання залізобетону алмазними колами. |
Як бачите, різноманітність матеріалів досить велика. Потрібно також відзначити, що вибирати бетон слід в суворій відповідності з поставленим завданням, оскільки ціна різних марок відрізняється досить суттєво.
клас матеріалу
Параллельно с маркой используется также обозначение класса бетона (читайте также статью «Антисептик для бетона: особенности выбора и применения»).
Клас - це характеристика міцності матеріалу, яка забезпечується з імовірністю не менше 95%. Наприклад, матеріал, позначений індексом В20, зобов'язаний витримувати навантаження в 20МПа.
Як ми зазначали вище, марка і клас пов'язані між собою.
Якщо ви захочете перевести один показник в інший своїми руками, варто скористатися формулою:
В = (М * 0,79) / 10, де:
- В - клас матеріалу.
- М – марка бетона.

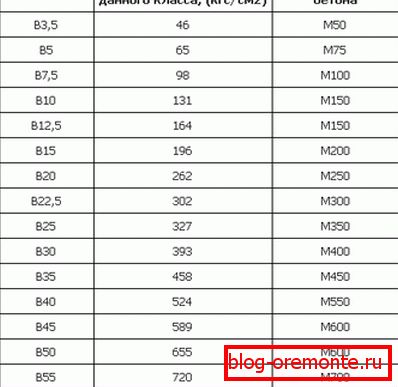

Для більшої зручності розроблена таблиця, в якій вказується відповідність класу цементного розчину і найближчій марки. Фрагмент цієї таблиці з найбільш часто вживаними різновидами наводиться нижче.
Залізобетонні вироби та їх номенклатура
Крім власне бетону маркування піддаються і вироби на його основі.
Найчастіше для їх позначення використовуються буквено-цифрові індекси:
- Комбінація з двох або трьох букв показує тип вироби і його конфігурацію.

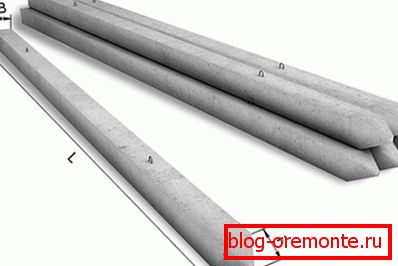

- Цифри демонструють лінійні розміри предмета: довжину, ширину (іноді перетин) і висоту. Найчастіше використовуються величини в дециметрах - наприклад, саме так здійснюється маркування залізобетонних паль.
- Дещо по-іншому позначаються плити дорожнього покриття. У них крім лінійних розмірів вказується розрахункове навантаження на виріб в тоннах.
- Маркування залізобетонних перемичок також має кілька відмінностей. Крім лінійних розмірів в маркуванні вказується і допустиме навантаження на деталь, а перед буквами наводиться цифровий індекс, що показує тип поперечного перерізу.
Зверніть увагу! Якщо для транспортування перемичок використовується кран, то дуже важливо наявність петель на кожному виробі. Про це свідчить буквений індекс «П», який ставиться після цифрових позначень.
Основні типи виробів, їх індекси і характеристики наводяться в таблиці нижче:
| Група виробів | Основні різновиди та їх маркування |

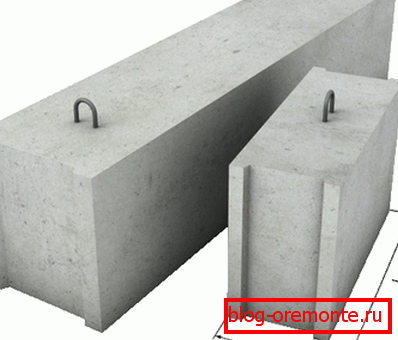

| блоки фундаментні | · Суцільні - ФБС. · З вирізом для перемички або комунікацій - ФБВ. · З порожнечами в нижній частині - ФБП. |
| палі | · Квадратні суцільні - С. · Квадратні порожнисті - СП. · Круглі - СК. · Палі-оболонки - СО. |
| Плити перекриття | · Для перекриття тунелів і каналів - ПТ. · Плоскі - ПТП. · Нарізної - ППС. · Полегшені - ПБО. |
| Плити для дорожніх покриттів | · Стандартні - ПДП. · Напружені - ПДН. · Гофровані -ПДГ. · Аеродромні з гофрированием поверхні - ПАГ. · Для постійних доріг - 1П. · Для тимчасових дорожніх покриттів - 2П. |
| перемички | · Фасадні - ПФ. · Балочні Г-образні - ПГ. · Брускові - ПБ. · Плитные - ПП. |
Природно, тут наводиться інформація тільки по найбільш часто зустрічається виробам і їх основних типів. Номенклатура залізобетонних конструкцій досить велика, і тому перед початком роботи варто дуже уважно вивчити весь доступний асортимент.
висновок
Приведенная выше маркировка железобетонных изделий, а также информация о марках и классах растворов, применяемых в строительстве, являются весьма полезными для начинающего строителя. И даже если вы не планируете проектировать сооружение сами, полученные знания помогут вам проконтролировать работу нанятых специалистов (см.также статью «Удобоукладываемость бетонной смеси: нормативные документы, марки, методы испытаний»).
Так що варто уважно вивчити всі викладені дані, а також переглянути відео в цій статті.
