Монтаж залізобетонних конструкцій: нормативні документи та

Тема цієї статті - залізобетонні несучі та огороджувальні конструкції. Нам належить розібратися з їх класифікацій і познайомитися з вимогами до монтажних робіт, викладеними в діючих нормативних документах.

Класифікація

Які типи конструкцій із залізобетону використовуються в будівництві?

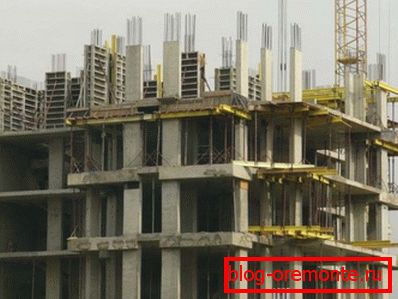

• монолітні. Найбільш наочний приклад - сучасні каркасно-монолітні багатоквартирні будівлі. Каркас будівлі відливається на місці в знімній опалубці; після набору бетоном міцності зводяться огороджувальні стіни і перегородки з легких пористих матеріалів.
• Збірні. Зразок такої конструкції - панельний будинок: він зводиться з готових елементів. Монтаж збірних залізобетонних конструкцій, як правило, зводиться до об'єднання армирующего конструктивні елементи каркаса за допомогою зварювання і бетонування швів.

Корисно: така технологія, серед іншого, дозволяє використовувати конструктивні елементи з попередньо напруженою арматурою. Розігріті великими струмами армирующие стрижні, остигаючи, натягується і тим самим збільшують міцність виробу на вигин. Спосіб виробництва залізобетону з напругою арматури на увазі промислові умови.

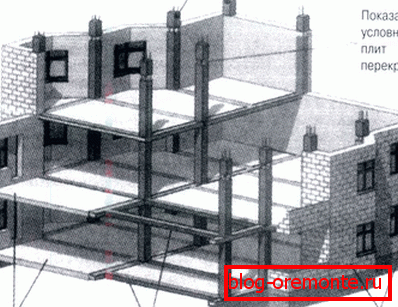

• Збірно - монолітні. До такого типу конструкцій відноситься, наприклад, перекриття з плит, покладених на монолітні ригелі.

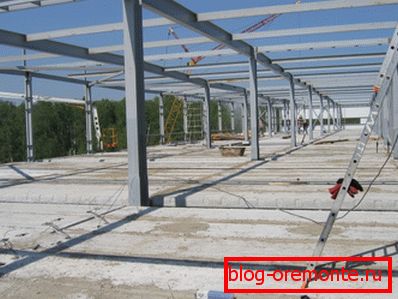

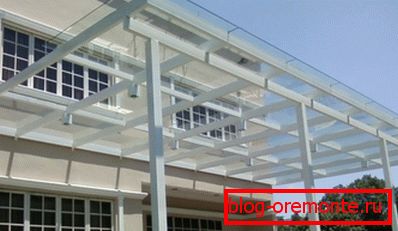

Крім того, при будівництві будівель і промислових об'єктів в єдину конструкцію можуть об'єднуватися різнорідні елементи. Спільний монтаж залізобетонних і сталевих конструкцій застосовується, наприклад, при створенні примикають до будівель відкритих складів: балки або ферми навісу варяться до закладних деталей в бетоні або анкерами до моноліту.

Нормативні документи

Які документи регламентують монтаж виробів із залізобетону?

Нам належить ознайомитися переважно з вмістом останнього документа: він містить найбільш повну інформацію по монтажних роботах.

СНиП 3.03.01-87

Дія документа поширюється на наступний перелік робіт:

• Зведення монолітних бетонних і залізобетонних стін, балок, колон, перекриттів і інших несучих і огороджувальних споруд.

• Монтаж залізобетонних та металевих конструкцій збірного типу в умовах будівельного майданчика.
• Сварка монтажних з'єднань металевих споруд, зварювання з'єднань арматури залізобетонних виробів і закладних деталей у них.
• Будівництво з кам'яних, керамічних, силікатних і бетонних блоків.

Робота починається зі складання ППР (проекту виконання робіт). Проект, серед іншого, повинен включати викладення порядку основних операцій з урахуванням безпеки та технологічності будівництва.

Всі використані матеріали повинні відповідати чинним стандартам і / або технічним умовам.

Давайте вивчимо основні вимоги СНиП.

Складування і переміщення

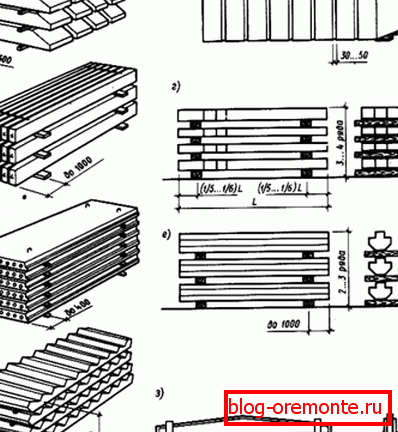

При складуванні елементи конструкцій повинні спиратися на прокладки прямокутного перетину товщиною не менше 30 міліметрів. При багатоярусному складуванні прокладки повинні розташовуватися на одній вертикальній лінії.

Випуски арматури захищаються від ушкоджень. Захисту вимагають і поверхні, забезпечені фактурою для забезпечення кращого зчеплення з бетоном.

Складування здійснюється з урахуванням порядку монтажу. При цьому заводське маркування повинна залишатися видимою.

Металеві елементи кріплення (болти, гайки і т.д.) складуються виключно в закритих приміщеннях; вони повинні бути розсортовані по типорозміру, класу міцності, а в разі високоміцних виробів - і по партіях.

Переміщення будь-яких виробів волоком забороняється. Для переміщення або подачі до місця робіт використовується підйомна техніка. Стропування виконується за монтажні петлі або в місцях, зазначених у робочих кресленнях.

Уточнимо: ЕНіР на монтажні і будівельні роботи (документ, який містить єдині норми і розцінки) виходить з переміщення вантажів масою до 50 кг на відстань до 30 метрів своїми руками, без використання вантажної техніки.

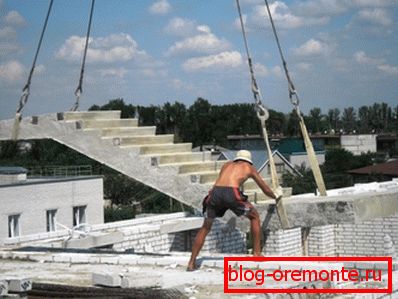

Спосіб стропування повинен виключати зміщення строп і пошкодження арматури. Стропувати вироби за випуски арматури забороняється. Положення елемента при підйомі повинно бути максимально близьким до проектного (тобто, наприклад, стінна панель подається до місця робіт у вертикальному положенні, а панель перекриття - в горизонтальному).

Елементи піднімаються без ривків і розгойдування; потрібна орієнтація в просторі досягається застосуванням відтяжок (однієї для вертикально орієнтованих елементів і не менше двох - для горизонтальних частин конструкції).

Підйом виконується в два прийоми:

1. Виріб піднімається на 20-30 см для перевірки якості стропування.
2. Після перевірки здійснюється подальший підйом.

Спосіб фіксації елементів повинен виключати їх зміщення на будь-якому етапі монтажу. До надійної фіксації (постійної або тимчасової) виріб не можна використовувати в якості опори для інших конструктивних елементів.

Бетонні роботи

За СНиП, для них повинні використовуватися суміші, приготовлені у відповідності з наступними вимогами:

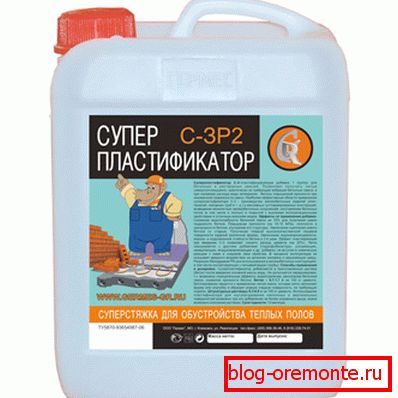

Дозування компонентів бетону проводиться за масою. За обсягом води для замішування можуть дозувати тільки добавки (пластифікатори, протиморозні і т.д.).

Співвідношення компонентів визначається окремо для кожної партії цементу і заповнювача при обов'язковому контролі зразків на рухливість і міцність.

Забороняється збільшувати рухливість бетону введенням в нього води.

Перед бетонуванням поверхні робочих швів повинні бути очищені від бруду, пилу, сміття, жіромасляних плям, цементної плівки, снігу і льоду. Безпосередньо перед укладанням бетону поверхню промивається водою і сушиться струменем повітря. Інструкція пов'язана зі зниженням адгезії цементу до основи при забрудненні поверхні.

Бетон укладається горизонтальними шарами однакової товщини.

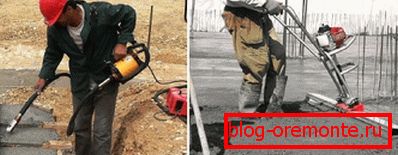

При віброукладке вібратор не повинен спиратися на арматуру, закладні деталі або опалубку. Глибинний вібратор повинен занурюватися на 5-10 см в раніше покладений шар і переміщатися з кроком не більше півтора радіусів дії; поверхневий переміщається з 10-сантиметровим перекриттям провібрірованного ділянки.

Укладання наступного шару бетону допустима або до схоплювання попереднього шару, або після набрання ним міцності не менше 1,5 МПа. Така ж міцність необхідна для того, щоб по бетону можна було ходити або встановлювати опалубку вищерозміщеної частини конструкції.

Обробка бетону

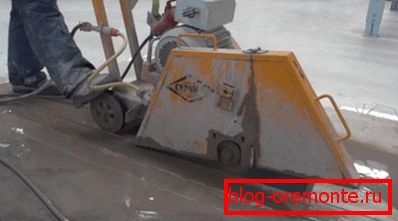

Вона може включати прорізом деформаційних швів, отворів і технологічних отворів.

Що рекомендує документ?

• Для всіх робіт СНиП передбачає використання алмазного інструменту. Цілком закономірно: незважаючи на те, що його ціна досить висока, різання залізобетону алмазними колами обходиться дешевше, ніж та ж робота, виконана звичайними абразивними. Причина - величезна різниця в швидкості зносу.

Корисно: крім того, алмазне буріння отворів в бетоні на відміну від застосування побідитових бурів і коронок робить краю отвору ідеально рівними.

• Інструмент охолоджується водою з добавкою поверхнево-активних речовин, що знижують втрати енергії на подолання тертя.
• Міцність бетону на момент обробки повинна досягати як мінімум 50% проектної.

армування

Бессварочного з'єднання арматурних стержнів виконуються за допомогою отожженной в'язального дроту. Для стикових з'єднань допускається використання обтискних гільз і гвинтових муфт.

Переважно використання великоблочних армирующих виробів або сіток заводського виготовлення.

При установці армування необхідно витримувати товщину захисного шару бетону, що виключає контакт арматури з атмосферним повітрям і водою.

Збірні конструкції

Яким чином документом регламентується монтаж бетонних і залізобетонних конструкцій збірного типу?

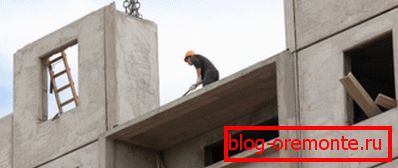

• У загальному випадку наступний ярус багатоярусної конструкції зводиться не тільки після з'єднання армуючих каркасів зварюванням, а й після замонолічування швів і набору бетоном обумовленої в ППР міцності. Винятки особливо обумовлюються в проекті.

• Для закріплення елемента конструкції при складанні можуть використовуватися тимчасові монтажні зв'язку. Їх кількість, тип і порядок застосування знову-таки обмовляється в ППР.
• Для бетонування швів не допускається застосування розчину, який почав схоплюватися. Наслідок порушення цього правила - катастрофічне падіння міцності монтажного шва на стиск.
• Ригелі, що несуть ферми, міжколонного плити і кроквяні балки укладаються на опорні поверхні колон насухо, без розчину. Плити перекриттів укладаються на розчин; при цьому товщина його шару не повинна перевищувати 20 мм. Поверхні суміжних плит вирівнюються з боку стелі.
• При монтажі вентиляційних блоків слід контролювати заповнення горизонтальних швів розчином. Присвятив залишатися не повинно.

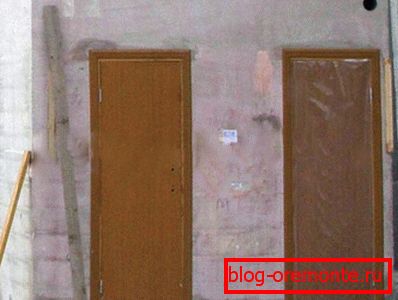

• Сантехкабінкі виставляються на прокладки з суміщенням вертикальної осі розташування стояків. Отвори під стояки закладаються після опресування систем гарячого і холодного водопостачання.

• Для замонолічування швів збірних залізобетонних конструкцій застосовуються бетони на швидкотверднучих портландцементах (марка М400 і вище). Допускається і навіть рекомендується використання прискорювачів твердіння. Максимальний розмір зерна заповнювача в бетоні не повинен перевищувати 1/3 мінімального перетину шва і 3/4 мінімальної відстані між елементами армування.
• На момент зняття опалубки бетон повинен досягти мінімальної зазначеної в проекті міцності.

Зверніть увагу: за відсутності особливих вказівок розпалубка проводиться після досягнення 50% номінальної міцності.

• Під час монтажу зварних сталевих конструктивних елементів заборонені ударні впливи на них при низьких температурах. Якщо бути точним, для сталей з межею плинності 390 МПа і менше нижня межа температури становить 25С, а для сталей з межею плинності понад 390 МПа - 0 градусів.

висновок

Сподіваємося, що запропонована увазі читача інформація виявиться корисною. Відео в цій статті, як зазвичай, містить додаткові матеріали обговорюваної нами тематики. Успіхів в будівництві!
