Нагелі для бруса: застосування в будівництві

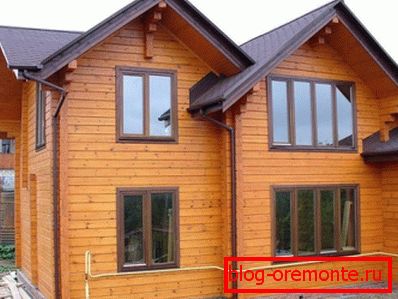

Деревина широко використовується в якості матеріалу для зовнішніх огороджувальних конструкцій. Особливо популярним в останні роки стає профільований брус. З нього зводять будинки для постійного проживання і споруди іншого призначення.

Нагелі застосовуються як один з найнадійніших способів з'єднання елементів при зведенні стін. Вони забезпечують достатню жорсткість конструкції, залишаючи можливість для нормальної усадки.

Правильний монтаж Нагель дозволить надійно з'єднати окремі елементи в єдину систему з необхідними властивостями. Існує докладна інструкція із застосування такого кріплення, точне виконання якої дасть можливість домогтися бажаного результату. Кваліфіковані майстри теслі добре знають специфіку використання цих елементів.

Основні поняття і призначення Нагель

Деревина - матеріал природного походження з неоднорідною внутрішньою структурою. При висиханні відбувається не тільки пропорційну зміну обсягу, а й деяка деформація. Ступінь її визначається взаємним розташуванням волокон, річних кілець і іншими факторами. Внаслідок цього відбувається усадка матеріалу з утворенням зазорів між елементами, розтріскування і інші неприємні явища.

Нагель для бруса являє собою кріпильний елемент круглого або квадратного перетину. Він призначений для роз'ємного з'єднання двох сусідніх деталей. Нагель може виготовлятися з деревини твердих порід або металу переважно стали.

Геометричні розміри застосовуваного кріплення повинні відповідати брусу. Мале його перетин і довжина не забезпечать необхідної жорсткості конструкції, а надто велика може привести до руйнування.

Металевий нагель може бути цілісним або порожнистим, а перетин його, як і у випадку з дерев'яними - квадратним або круглим. Найчастіше для економії коштів вони виготовляються з готівки або підручних матеріалів: сталевої арматури, водопровідної труби і металопрокату. Неправильне застосування даного виду кріплення може викликати пошкодження такого досить дорогого матеріалу як профільований брус.

Під нагелі висвердлюють глухі отвори відповідного діаметру в обох з'єднуються деталях. Кількість і розташування точок кріплення визначається відповідно до вимог керівних документів зокрема СНиП 2.01.07-85. В роботі використовується спеціальна дриль для свердління бруса під нагелі з необхідними пристроями і свердлами необхідного діаметра.

Виготовлення та застосування нагелів в будівництві будинків з бруса

Назва цього з'єднувального елемента має німецьке походження і означає в перекладі на російську мову: цвях. Нагелі широко застосовувалися теслями при зведенні зрубів дерев'яних будинків. Для їх виготовлення застосовувалася деревина переважно твердих порід дерева. (Див. Також статтю Будинок з бруса на дві сім'ї: переваги)

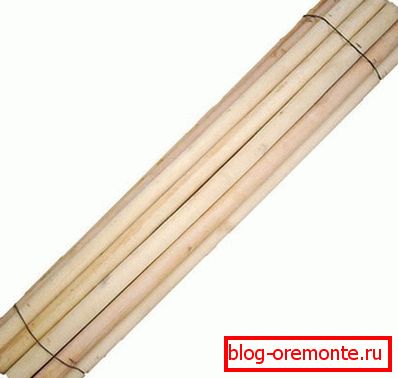

Зверніть увагу! Найкращим матеріалом для нагелів за твердженням майстрів є береза.

Виготовлення нагелів з деревини

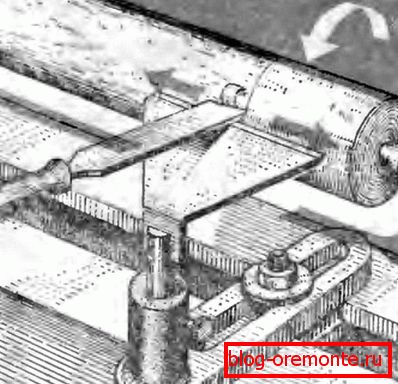

Циліндрична форма цього з'єднувального елемента є класичне тіло обертання. Відповідно для його виробництва найбільш придатний токарний верстат з набором відповідних різців. Як заготовок використовуються пиломатеріали, висушені до певної вологості. Перевага віддається зовнішнім частинам ствола, де щільність деревини вище, а значить, вона здатна витримати великі навантаження.

Нагелі можна виготовити своїми руками при наявності в домашній майстерні потрібного обладнання.

Порядок виконання операцій наступний:

1. підбираємо заготовку відповідного розміру і форми, деревина не повинна мати тріщин, глибоких пошкоджень, сучків тощо;
2. встановлюємо її в приймальний пристрій верстата і ретельно закріплюємо в суворій відповідності з керівництвом по використанню;
3. запускаємо двигун і за допомогою різця надаємо заготівлі циліндричну форму;

1. у міру зняття стружки виробляємо вимір діаметра за допомогою штангенциркуля;
2. після досягнення потрібного показника обрізаємо заготовку на певну довжину і робимо фаску; (Див. Також статтю Обрезной брус і його роль в цивільному будівництві)
3. знімаємо готовий виріб з верстата і повторюємо всі описані дії для наступної заготовки.

У кваліфікованого столяра на виготовлення одного нагеля при наявності всього необхідного піде всього кілька хвилин. Недосвідчений майстер витратить більше часу, але практика показує, що необхідний навик напрацьовується досить швидко. Ціна виробів власного виготовлення буде мінімальною.

Порада! Зверніть увагу, що при роботі на токарному верстаті потрібно використовувати окуляри для захисту очей від попадання стружки.

Застосування нагелів при зведенні стін з бруса

Порядок виконання операцій по збірці будинків визначається технологією.

Установка нагелів в брусі проводиться таким чином:

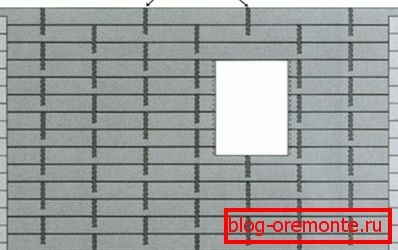

1. по нижній деталі наносяться мітки точок кріплення, їх кількість і відстань між ними розраховується згідно з нормативною документацією;
2. отвори під нагелі повинні розташовуватися строго по осьовій лінії бруса і бути перпендикулярними до його зовнішньої поверхні;
3. для свердління використовується дриль зі свердлом, під час роботи її слід утримувати двома руками, а положення тіла повинно бути стійким;
4. оптимальним буде застосування інструменту зі спеціальною насадкою, яка забезпечує потрібну його положення по відношенню до бруса, це дозволить істотно прискорити роботу;
5. сумарна глибина отворів повинна бути дещо більшою, ніж довжина нагеля, що забезпечить необхідний тепловий зазор. (Див. Також статтю Стиковка бруса по довжині - варіанти з'єднань)

Збірка профільованого бруса на Нагель здійснюється наступним чином:

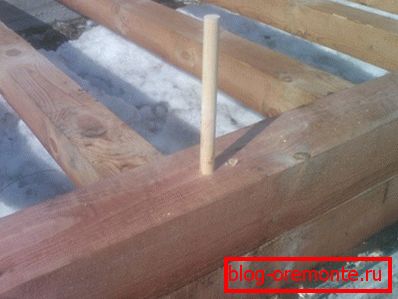

1. в висвердлені заздалегідь отвори нижнього бруса вставляються сполучні елементи і осаджуються за допомогою дерев'яного молотка - киянки;
2. наступну підготовлену деталь піднімають удвох з помічником за краї і перевертають отворами вниз;
3. поєднавши отвори з нагелями, брус надаватися на них і осаджується до упору.

Корисна порада! При виконанні такої операції як збірка бруса на Нагель складно домогтися суміщення отворів з кріпильними елементами. Спростити дію допоможе залучення ще одного помічника, який направить брус з великою точністю. Для зниження тертя при виконанні збірки досвідчені майстри використовують мильний розчин.

Надійне кріплення бруса нагелями, тим не менш, має мати і деяку ступінь свободи. При висиханні деревини зміна форми і зменшення обсягу неминучі, як і теплове розширення при нагріванні. Матеріалу залишають деяку ступінь свободи для компенсації зміни лінійних розмірів.

висновок

Нагеля для бруса з твердих порід деревини є найоптимальніший варіант з'єднувального елемента для зведення будівель. Вони забезпечують необхідну міцність конструкції, що обгороджує і не допускають викривлення окремих її елементів.

Відео в цій статті допоможе отримати точне уявлення про процес виготовлення і застосування цього виду кріплення.
