Підпірні стіни з бетону: технологія зведення від
Як ділянку для будівництва, так і присадибну ділянку далеко не завжди є ідеально рівним. І якщо кут нахилу складає більше 80 градусів, то в цілях безпеки доцільно буде здійснити так звану «консервацію» рухомого грунту. Для цього і встановлюються підпірні стіни, покликані запобігти земляні обвали на схилі.
Пристрій і функції підпірних стін
Підпірні стінки з бетону можуть бути самих різних конструкцій, що визначаються функціями, виконуваними конкретної будівництвом.
У найпростішому розумінні існує два види підпірних стін:
- Декоративні.
- Укріплювальні.
Відмінності цих двох видів полягають в тому, що для кожного з них повинна бути певна ступінь впливу і навантаження.

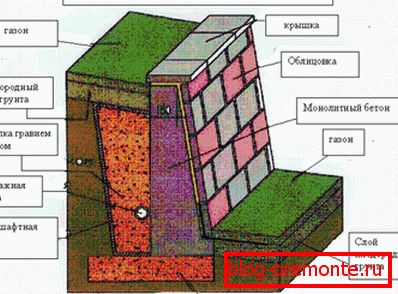

Але сама конструкція при цьому, незмінно складається з таких частин:
- Підземна частина або фундамент, На який припадає все навантаження тиску грунту і самої конструкції.
- Тіло або наземна частина. Така стінка захищає піднесення на ділянці і з зовнішнього боку може бути як рівною, так і косою.
- Захисні комунікації (водовідведення та дренаж). При проектуванні конструкції вам слід подбати про те, щоб здійснити відведення зайвої води і вологи, постійно скупчується на внутрішніх поверхнях таких конструкцій.
Підпірні стінки виконують такі функції:
| функція | особливість |
| зонування | Нерівний вибоїстий ділянку легко зонується за допомогою підпор. Так, можна розділити, наприклад, будинок і сад, будинок і альтанку. |
| Захист і зміцнення | Дана споруда дозволить «укріпити грунт», запобігти його осипання, що захистить цілісність будівель на ділянці. |
| декоративний елемент | Підпори будь-якої висоти і розміру можна облицювати декоративними матеріалами і організувати біля них клумби, перетворивши, таким чином, зміцнює елемент в надзвичайне дизайнерське рішення. |

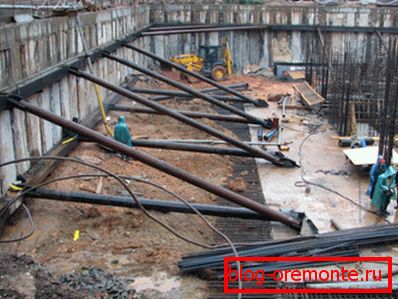

Що може вплинути на стійкість підпірних стін
Очень важными качествами подпорных стенок является устойчивость и возможность переносить высокое давление. В противном случае, сооружение будет подвержено разрушению, а грунт, соответственно, попросту сползет. На прочность таких конструкций может влиять целый ряд факторов, начиная от собственного веса строения и заканчивая давлением почвы (читайте также статью «Полиуретановые эмали для бетона и иные виды материалов для окрашивания полов»).
Розглянемо, що необхідно врахувати перед тим, як зробити підпірну стінку з бетону:
- Рівень вібрацій, наприклад, якщо неподалік розташовані залізничні колії.
Порада! У тому випадку, якщо висота підпірної стіни перевищує 2 метри, при її спорудженні слід врахувати також силу вітру, характерну для певної області.
- Сейсмічні явища будь-якого характеру, властиві конкретному регіону.
- Рівень підземних вод і можливість підмивання дощовими водами.
- Набухання грунту в зимовий період.
Багато в чому стійкість такої конструкції визначається товщиною стіни. Даний параметр визначається як висотою, так і типом ґрунту, на якій вона встановлена. У тому випадку, якщо підпора є високою і встановлюється на м'яких грунтах, то необхідно збільшити ширину стінки.
Основні моменти в організації підпірної стіни
Пристрій підпірних стінок з бетону - це дуже складний технологічний процес, що вимагає проведення цілої низки розрахунків. Тут до уваги слід приймати фактори, які впливають на надійність, міцність, а отже, і на термін служби.

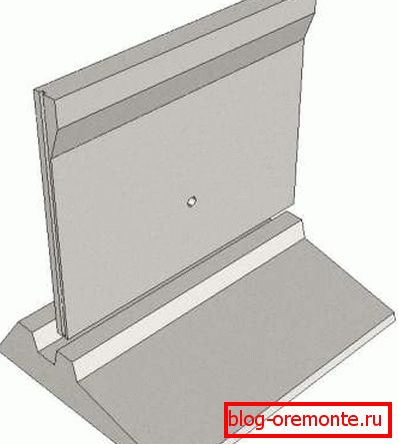

Якщо проведенням таких розрахунків займаються фахівці, то роботи будуть гарантовано проведені у відповідності з усіма правилами і стандартами. Але як бути в тому випадку, якщо ви вирішили встановити збірні залізобетонні підпірні стіни самостійно?
Тут вам допоможе наступна інструкція:
- Установка підпірних стін своїми руками повинна проводитися тільки на стійких грунтах, а саме на глині, щебені, гравії, супіски і т. Д.
- Для успішного облаштування необхідно, щоб промерзання грунту становило не більше півтора метрів від ґрунтової поверхні.
- У разі самостійного облаштування стіни вам слід пам'ятати, що наземна частина не повинна бути більше 1,4 метра. Для облаштування вищих конструкцій необхідно вдатися до допомоги професіоналів, які здатні провести спеціальні розрахунки і звести споруду відповідно до всіх норм і з урахуванням особливостей території.
- Грунтові води повинні залягати на відстані не менше ніж одного метра від поверхні. Краще, якщо глибина їх залягання буде більше півтора метрів.
Облаштування підземної частини
Зверніть увагу! Якщо висота підпірних стінок перевищує 30 см, то в даному випадку закладення надійного фундаменту є обов'язковою вимогою. У разі роботи на нестійких і м'яких грунтах глибина фундаменту повинна бути збільшена.
Розглянемо, як розраховується глибина фундаменту в залежності від пухкості грунту:
- Якщо грунт є досить щільним, то співвідношення глибини фундаменту з висотою опори над землею повинно розраховуватися як 1: 4.
- У разі проведення робіт на грунтах середньої пухкості необхідно, щоб глибина фундаменту склала третину від висоти опори.
- Для пухких і нестійких ґрунтів необхідно, щоб глибина фундаменту становила половину від висоти стінки.
Порада! Надійний фундамент повинен складатися з гравію або щебеню, а також піску, ущільненого важкої глиною або цементом. Бетонний розчин заливається в попередньо підготовлену опалубку за прикладом стрічкового фундаменту.
Технологія підпірної стіни з бетону передбачає не тільки заливку якісного фундаменту і зведення на ній міцної стіни. Тут також слід подбати і про гідроізоляцію, адже волога буде вкрай негативно впливати на внутрішню сторону конструкції.
Тому, тут потрібно подбати про організацію дренажу, водовідведення, а також грамотно захистити конструкцію від впливу вологи.

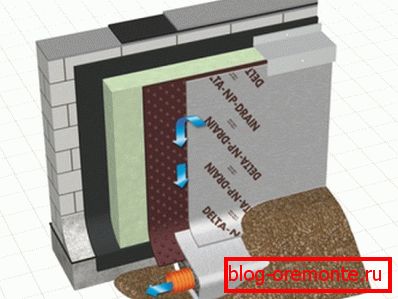

Як організувати водовідведення, дренаж і гідроізоляцію
Водовідвід може бути трьох видів:
| Тип водовідведення | Нюансы закладки |
| поздовжній | Для роботи використовуються азбестоцементні, гофровані або керамічні труби, які прокладаються уздовж стіни. Ціна і трудомісткість даного методу є найнижчими. |
| поперечний | Передбачає отвори в кожному другому / третьому ряду кладки. Діаметр таких отворів не повинен перевищувати 10-12 см.
|
| комбінований | Суміщення обох варіантів закладки. Найбільш ефективний, але трудомісткий метод. |
Дренуючих шар - це простір між схилом і стіною, яке необхідно заповнити великоуламковим грунтом. Він являє собою грунт, змішаний з великим піском, гравієм або галькою. Також тут знадобляться невеликі шматки колотого цегли.
Облаштовуємо бетонну підпірну стінку
Бетонні стіни по праву вважаються найбільш довговічними конструкціями. Якщо мова йде про збірних залізобетонних конструкціях, то тут може знадобитися різання залізобетону алмазними колами.
Але найчастіше бетонні стінки формуються методом заливки:
- Роєм траншею, глибина якої визначається відповідно до висоти стінки і характером грунтів, про що згадувалося вище.
- На дно траншеї засипаємо суміш щебеню з гравієм.
- Укладаємо арматурний каркас довільної форми.
- Встановлюємо опалубку.
- Заливаємо бетон. Не забудьте передбачити трубки для водовідведення. Можна також виконати отвори в стінці після застигання бетону, здійснивши Алмазне буріння отворів в бетоні.
- Коли бетон підсохне, опалубку можна зняти.
- Вирівнюємо стіни за допомогою штукатурки.
- Тепер можна здійснити будь-які облицювальні роботи.
висновок
Если вы владелец участка с холмистым рельефом, то не стоит отчаиваться. За счет установки подпорных стен, вы можете создать эффектный ландшафт около вашего дома. Но прежде чем приступить, вам обязательно нужно составить план и определить рыхлость почвы, для чего луче воспользоваться услугами специалистов (см.также статью «Бетонные безнапорные трубы: нормативные документы, применение, альтернативы»).
З відео в цій статті ви зможете дізнатися більше про пристрій і установці бетонної підпірної конструкції.
