Правила прогріву бетону. застосування в домашніх умовах

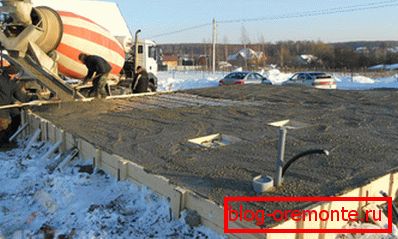

Для цивільного, промислового, а також кустарного (домашнього) будівництва при негативних температурах існують різні способи прогріву бетону, що дозволяють не зупиняти роботи на зимовий час. Такі допоміжні процедури дозволяють не просто продовжувати монтажні роботи в мороз, але і збільшують швидкість застигання розчину, особливо з додаванням спеціальних хімічних прискорювачів затвердіння.

Нижче ми поговоримо про такі методи, в загальному, і один з них (найбільш популярний) розглянемо зокрема, а також продемонструємо вам відео в цій статті по темі електричного прогріву бетону.

Все про прогріванні

Які застосовують способи для прогріву

• Найпримітивніший спосіб заливки розчину в зимовий час, це облаштування над майданчиком самого звичайного намету з целофановою плівки своїми руками, де в середині можна встановити палаючу паяльну лампу або теплову гармату. Метод дуже простий, тільки його можна застосовувати тільки на об'єктах з невеликою площею, так і над вертикальними конструкціями складно спорудити такий купол.
• Трохи простіше в такій ситуації використовувати електричні мати, якими просто накривають площа заливки, встановивши регулятор в потрібному режимі, в залежності від температури повітря на вулиці. Але і тут є серйозний недолік - електромати незручно використовувати при заливці великих площ, до того ж матами можна накривати тільки горизонтально розташовані ЖБК, але ніяк не стіни, опори або колони.

• Ультрафіолетова установка прогріву бетону, мабуть, найбільш зручна з усіх існуючих, тому що не передбачає контакту з самим розчином, а теплова інтенсивність приладу просто регулюється відстанню між УФ випромінювачем і об'єктом. Ще одна перевага такого способу, це можливість гріти конструкції будь-якої конфігурації і в будь-якому положенні (як в горизонтальному, так і у вертикальному), при цьому опалубка не є перешкодою. Проте, такий метод використовується досить рідко - для нього потрібна велика кількість обігрівачів.

• Ще один метод створення монолітних залізобетонних конструкцій в зимовий час, це застосування опалубки з підігрівом, тільки застосуємо він виключно для вертикальних ЖБК (стін, перегородок, опор). Це дуже зручно, так як щити тут багаторазового використання, а нагрівальні елементи на них підлягають заміні, причому зробити це досить просто. Головний недолік такої опалубки, це дуже висока ціна, що, втім, окупається при її частому використанні.

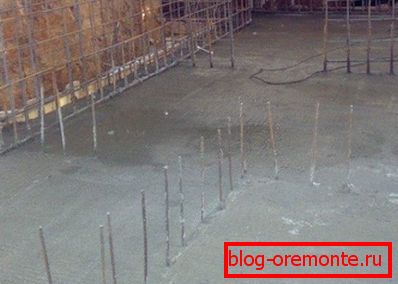

• Для електродного прогрівання залізобетонних конструкцій використовується арматура або дріт катанка з перетином від 8 до 10 мм і понижувального трансформатора, але такий метод більше підходить для вертикально стоять ЗБК. Тут гріються не власними електроди, а волога між ними (кип'ятильник з двох лез працює за тим же принципом), тільки тут відстань між штирями становить від 60 до 100 см - все залежить від температури повітря. Основним недоліком, незважаючи на всю простоту, є дуже велике споживання електроенергії (один електрод споживає близько 45-50А), отже, вартість будівництва при цьому зростає.

Таблиця прогріву

• В даному випадку, щоб витримувати потрібну температуру, її перевіряють кожні дві години і для цього заздалегідь виготовляють спеціальні свердловини. Під час розігріву розчину таке тестування проводиться кожну годину. Під час проходження всього процесу необхідно постійно стежити за станом пайок і контактів.

Провід ПНСВ і понижуючий трансформатор

Примітка. ПНСВ (Провід Нагрівальний Сталевий Вінілова ізоляція) може мати різний перетин і застосовується одноразово. Після застигання маси він залишається там назавжди.

Вищезазначені методи прогріву бетону не так популярні, як той, про який мова піде зараз - це використання дроти ПНСВ в якості обігрівача і понижувального трансформатора для перетворення електроенергії. Суть такого способу полягає в наступному - кабель укладають петлями в місці заливки розчину, а його перетин буде залежати від потужності трансформатора і температури повітря на вулиці (в будівлі), де проводяться роботи.

В залежності від температури повітря з понижуючого трансформатора подається навантаження на петлі і починається обігрів, але структура бетону при цьому не змінюється, зате значно збільшується швидкість застигання розчину.

Опір ПНСВ залежить від перетину дроту

Зверніть увагу! Перед укладанням ПНСВ в обов'язковому порядку слід переконатися в цілісності дроти і його оболонки. Справа в тому, що контроль прогріву бетону здійснюється тільки у відношенні температурного режиму, а сам провід, в разі його перегорання, замінити неможливо, так як він повністю занурений в розчин (до того ж, його замикання може спричинити пожежу). Тому, для таких цілей краще використовувати новий матеріал.

Таблиця оптимальної довжини петлі при різних перетинах дроти і типах бетону

При укладке ПНСВ инструкция требует, чтобы на этом месте не было никакого мусора, который может повредить оболочку, что в свою очередь, приведёт к короткому замыканию и перегоранию кабеля (как мы уже говорили - заменить его невозможно). Кроме того, при создании петли недопустимо делать резкие изгибы и оставлять «барашки», что приводит к излому провода - все повороты следует выполнять плавно.

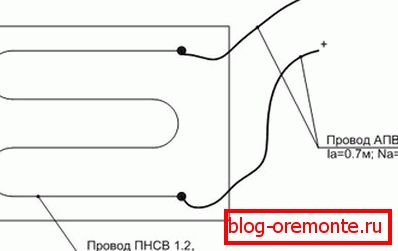

Сама укладка обычно производится либо «змейкой», как это показано на схеме, либо одинарной петлёй - всё будет зависеть от длины ПНСВ и площади заливаемой конструкции. Нельзя ни в коем случае допускать пересечения греющих проводов друг с другом - оптимальное расстояние между жилами порядка 100 мм, хотя его можно изменять, в зависимости от длины и сечения ПНСВ, а также, от размеров рабочей площадки.

У будь-якому випадку гріючий провід повинен бути повністю залитий бетоном (скручування в тому числі), так як на повітрі він буде перегріватися, а в результаті згорить, як ізоляція, так і сталева жила. Крім того, вам слід подбати про те, щоб захистити трансформатор і, як наслідок, всю огрівальну конструкцію, від перепадів напруги, так як кидок може викликати різкий перегрів і перегорання.

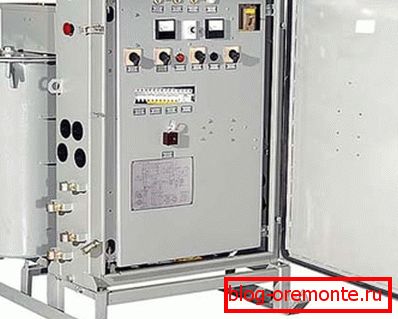

Щоб уявити наочно схему підключення, давайте розглянемо, як це робиться відповідно до СНиП 111-4-80 / гл.11 і ГОСТ 12.1.013-7 - в даному випадку задіяний понижуючий трансформатор КТПТО-80, як на фото вгорі.

Даний агрегат, перед складанням електричного кола слід занулити, і робиться це за допомогою четвертої жили кабелю живлення на затиск N з блоку XT6, шунтуючи його з металевим корпусом управлінського шафи. Заземлення проводиться від ніжок-санчат агрегату, де для цього є спеціальний болт з гайкою, а контур роблять із сталевого дроту, перетином не менше 4 мм.

За технікою безпеки опір ізоляції має бути не менше 0,5МОм, в чому слід переконатися перед підключенням, а також потрібно здійснити перевірку всіх скруток і контактних з'єднань. Потім встановіть шляхові вимикачі SQ1 і SQ2 так, щоб була можливість надійного замикання однойменних контактів при відкритті кришки кожуха і пульта управління. Крім того, обов'язково перевірте цілісність запобіжників на випадок КЗ.

Переключатель силового трансформатора устанавливаете в положение 1 (соответственно - 55В), а автовыключатель и SA3 приводите в положение «ВЫКЛ». После всех этих процедур цепь, установленная в бетонной или железобетонной конструкции, подсоединяется зажимами ХТ6 к блоку.

На ввод подаётся питание 380В, проверяем напряжение HL1 и HL3, после чего замыкается QF1 и, используя SB1 (аварийная кнопка «ВЫКЛ») пробуем аварийное отключение. После такого теста делается повторное включение - на KL1 подаём питание кнопкой SB3, после чего срабатывает магнитный пускатель KM1.

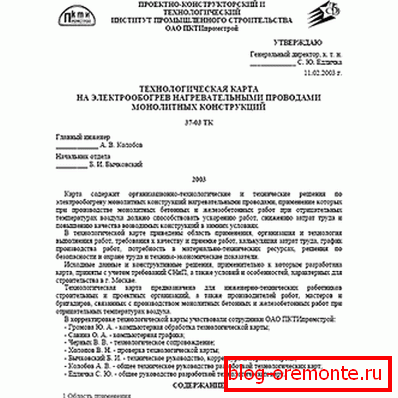

Відповідно до СНиП 3.03.01-87 (по нагріванню несучих і огороджувальних ЖБК при температурі до -40 ° C) використовується технологічна карта на електричний обігрів проводами типу ПНСВ. Цей документ містить технічні та організаційно-технологічні рішення питань по методу проводового обігріву з усіма використовуваними технічними і технологічними параметрами, тобто, весь графік прогріву бетону.

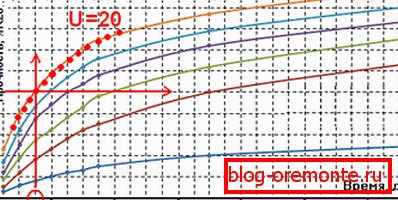

Для контролю над прогревом, а також для можливості прогнозування якості ЖБК після остаточного затвердіння використовують лист прогріву бетону - бланк для якого завжди можна скачати через Інтернет. Такі дані дозволяють точно вивірити час і порядок твердіння залитого розчину, тобто, це як би покрокове керівництво досягнення найбільшої міцності.

Контроль або розрахунок прогріву бетону здійснюють за допомогою технічного термометра - в залитій масі роблять спеціальні воронки, куди закладається трубка, а в неї вже опускається термометр. Температуру фіксують через кожні дві години, а якщо товщина конструкції не перевищує 10-115 см, то це роблять кожні 4-5 годин.

Не слід забувати, що при нормальному нагріванні ПНСВ - до 80? C - температура бетону при прогріванні доходить до 40? C-50? C, і це відбувається на морозі!

У домашніх умовах в якості понижувального трансформатора можна використовувати зварювальний апарат потужністю не нижче 250А, як на фото вгорі, а опір, отже. Кількість дроти ПНСВ в таких випадках можна розрахувати за формулою R = U / I.

Як правило, показник U у нас буде 220-230В, і якщо ми використовуємо агрегат вищезгаданої потужності, то I = 250А. в такому випадку R = U / I = 220/250 = 0,88ом і, виходячи з цього, можна скористатися таблицями для визначення потрібного перетину і довжини проводу.

Слід сказати, що погрожує ПНСВ в масу бетону, з трансформатором його слід пов'язувати алюмінієвим дротом типу АПВ перерізом не менше 4 мм, але скручування при цьому повинна знаходитися в розчині.

Про цей момент ми згадали не даремно - вам доведеться з'єднувати два неоднорідних металу - сталь і алюміній, отже, з'єднання може виявитися нещільним, що призведе до іскріння, перегріву і перегорання дроти. Але переробити залиту розчином скрутку вже буде неможливо, тому, приділіть особливу увагу цьому моменту - від нього буде залежати можливість завершення процесу взагалі.

висновок

На закінчення можна сказати, що найбільш низька вартість робіт по прогріванню бетону - у випадку з використанням кабелю ПНСВ і понижувального трансформатора, і хоча такий метод досить незручно застосовувати для вертикальних ЖБК, його все одно іноді використовують для економії коштів. Незважаючи на складність укладання дроти (займає багато часу), провідний прогрів ЖБ конструкцій застосовується найчастіше.
