Прилад для вимірювання міцності бетону - основні види.

Бетон відноситься до одного з найбільш поширених типів конструкцій, від його якості і міцності багато в чому залежить довговічність і надійність всього об'єкта в цілому. Не дивно, що визначення характеристик міцності властивостей є дуже важливим завданням в процесі зведення об'єкта і здачі його в експлуатацію. Для цього використовуються різні методи і види обладнання, саме їх ми і розглянемо в рамках даного огляду.

Основні способи перевірки бетону

Варто зазначити, що обладнання даної групи може використовуватися для перевірки міцності, як бетону, так і цегли. Під міцністю розуміється здатність матеріалу протистояти руйнуванню під дією внутрішньої напруги і різним зовнішнім факторам, ніж стійкість вище, тим надійніше і довговічніше конструкція.

Провести проверку можно посредством двух способов:

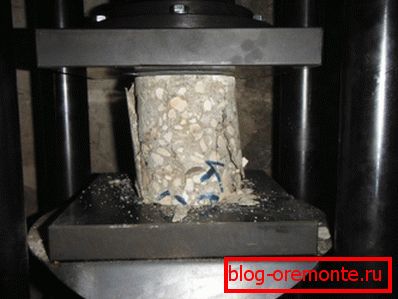

• Ти, що руйнуєш: суть цього методу полягає в тому, що в спеціальному пресі роздавлюються попередньо підготовлені заготовки. Це можуть бути куби, які відливаються з контрольованого бетону або керни - фрагменти циліндричної форми, отримати які допомагає Алмазне буріння отворів в бетоні і вилучення фрагмента.

• Другий варіант - використовувати прилад для визначення міцності бетону неруйнівним методом. Таке обладнання вимірює фізичні величини, які надають пряме вплив на міцність бетону, і перераховує їх, видаючи потрібні показники. Природно, чим якісніше обладнання, тим менше похибка і вище точність досліджень.

види приладів

При проведенні вимірювальних заходів найчастіше використовується один з двох основних типів вимірювального обладнання. Природно, проведення робіт своїми руками має на увазі саме цей варіант, тому що ціна спеціального преса дуже велика, та й немає сенсу тримати його, якщо у вас немає спеціальної випробувальної лабораторії з надання послуг з вимірювання міцності та інших показників.

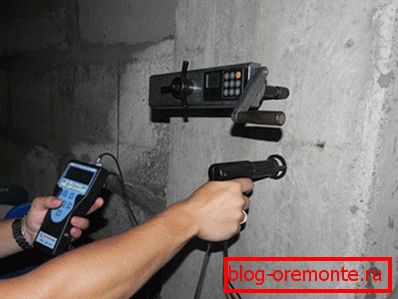

Визначення міцності механічними методом

Якщо проводиться неруйнівний контроль (НК) механічним способом, то головний нормативний акт, яким обов'язково слід керуватися, це ГОСТ 22690-88 «Бетони. Визначення міцності механічними методами НК ». В даному документі викладені правила випробувань як важких, так і легких бетонів з граничними значеннями міцності, що не виходять за рамки діапазону від 5 до 100 Мпа.

До цієї групи пристосувань входить кілька основних різновидів обладнання, яке відрізняється за способом визначення тих чи інших непрямих характеристик.

Це можуть бути такі показники:

• Енергія удару спеціальним бойком.
• Значення відскоку бойка від притиснутого до стіни ударника.
• Розмір залишеного сліду від удару.
• Показник зусилля, необхідного для руйнування невеликої ділянки на ребрах конструкції або при виривши закріпленого анкерного болта.

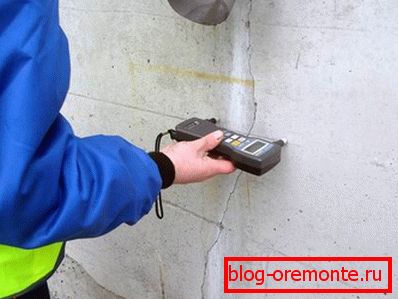

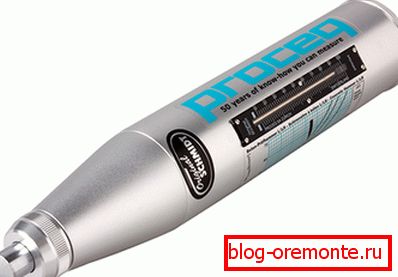

Особливості проведення вимірювань за допомогою того чи іншого методу залежать від безлічі факторів, тому інструкція з експлуатації приладу обов'язкове до вивчення. Розглянемо найпопулярніший варіант проведення випробувань - метод пружного відскоку.

Технологія виглядає наступним чином:

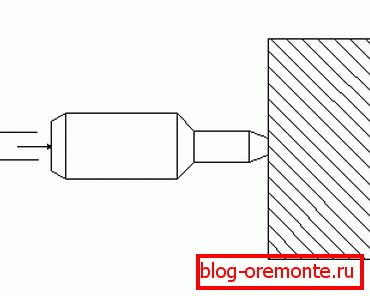

• Вимірювальний вузол повинен розташовуватися перпендикулярно поверхню, чим більше перекіс, тим більше похибка вимірювань, не варто забувати про це.

• Перевірку потрібно провести на різних ділянках поверхні, для коректності вимірювань слід мати як мінімум 5 значень і визначити середнє арифметичне.
• За допомогою спеціальної формули вираховується показник міцності тієї чи іншої конструкції. Насправді, все досить просто і, дотримуючись рекомендацій і вимог інструкції, можна проводити якісні виміри, навіть не маючи відповідної практики.

Зверніть увагу! Щоб показники були точними і коректними, не варто забувати, що мінімальна товщина бетонної конструкції не повинна бути менше 100 мм.

Використання ультразвукового методу

При використанні даного способу розрахунку показників міцності бетону або цегли всі вимоги до вимірювань і порядок їх проведення визначає ГОСТ 17624-87 «Бетони. Ультразвуковий метод визначення міцності ». Варто відзначити, що за допомогою такого методу можна проводити вимірювання практично всіх видів бетону, це робить даний варіант максимально універсальним.

За допомогою ультразвуку можна вимірювати як показники готових конструкцій, так і матеріалу, який ще не набрав оптимальних показників міцності. Тобто, можна відстежувати процес затвердіння матеріалу.

Особливості даного виду вимірювань полягають в наступному:

• Сам метод заснований на фізичній взаємозв'язку значення міцності бетону і швидкості розповсюдження по ньому звукових коливань. Цей взаємозв'язок може виражатися у вигляді формули, графіка або таблиці, фахівці називають її «градуировочная характеристика». Цей показник визначається окремо для кожного об'єкта вимірювань, в процесі перевірки використовується поверхневе або наскрізне прозвучу.
• За результатами перевірки та підбору градуювальних характеристик проводяться основні випробувальні заходи, причому проводитися вони повинні тим же способом, що і перевірочні.
• На основі отриманих показників і визначається фактична міцність тієї чи іншої ділянки бетонної конструкції.

Зверніть увагу! Чим точніше буде визначена градуировочная характеристика, тим вище буде точність остаточних результатів.

Перевірка може знадобитися в самих різних випадках: від визначення надійності конструкції до розрахунку динаміки застигання бетонного матеріалу. Якщо буде здійснюватися різання залізобетону алмазними колами, також бажано виміряти міцність і підібрати оптимальний тип кола по бетону.

висновок

У деяких випадках від правильності вимірювань залежить дуже багато, особливо якщо справа стосується ремонтних робіт і заходів по зміцненню конструкції. Тільки коректні дані гарантують, що буде обраний потрібний варіант подальших дій. Відео в цій статті допоможе розібратися в деяких особливостях використання вимірювальних приладів.
