Пристрій колодязя з бетонних кілець: особливості та етапи

Будівництво колодязя з бетонних кілець своїми руками - поширена практика, адже цей спосіб вважається найбільш простим і безпечним. Сучасні залізобетонні вироби дозволяють прискорити і спростити багато процесів, і спорудження колодязів не виняток. Ми розповімо, як побудувати колодязь з бетонних кілець на своїй ділянці.

Колодязь із залізобетонних кілець

Особливості пристрою колодязів

Перед тим, як приступити до будівництва, нам слід повторити теоретичні основи. В першу чергу ми розглянемо пристрій питного колодязя з бетонних кілець.

Ця гідротехнічна споруда служить для збору, накопичення і зберігання питної води, що знаходиться в водоносних шарах грунту. Для того щоб дістатися до водоносного шару з придатною для пиття водою, необхідно заглибитися в грунт на глибину від декількох до кількох десятків метрів в залежності від геологічних особливостей місцевості.

Іншими словами, нам необхідно викопати землю на значну глибину, організувати систему фільтрації води від домішок, глини, пилоподібних частинок, грунту та інших забруднень, а також спорудити резервуар для накопичення і зберігання очищеної рідини. Крім того, слід забезпечити стабільність викопаної ями, тобто убезпечити її від обвалів і зсувів ґрунту.

Нарешті, нам необхідно захистити наш резервуар від попадання атмосферних опадів, стічних вод, різних викидів води з боку виробництв, непридатних для пиття водоносних пластів, а також від каналізаційних нечистот.

Всіх цих цілей можна досягти шляхом спорудження досить простої конструкції, яка складається з трьох основних частин:

1. оголовок колодязя. Це надземна верхня частина споруди, яка служить для полегшення підйому води з глибини, а також для захисту гирла від попадання опадів і стічних вод. Містить підйомний воріт, покрівлю або навіс, вимощення, глиняний замок і різні зручності - лавочки, столики, стулки, запасні відра;
2. стовбур шахти. Це підземний простір між оголовком і донної частиною, де скупчується вода, через яке проводиться підйом і транспортування води до споживача. Складається з обсадної колони, яка захищає шахту від обвалів, а також не дає небажаної рідини проникати всередину і забруднювати запас питної води;
3. водоприймальна частина. Це той самий резервуар, де скупчується і зберігається вода, а також відбувається її фільтрація і відстоювання. Складається з нижньої частини обсадної колони, донного фільтра, іноді має додатковий зумпф для підвищення обсягу запасів.

Зверніть увагу! Всі три частини конструкції однаково незамінні, тому будуються з особливою відповідальністю і ретельністю. Від рівня виконаних робіт та використаних матеріалів буде залежати якість питної води, а значить - і стан вашого здоров'я.

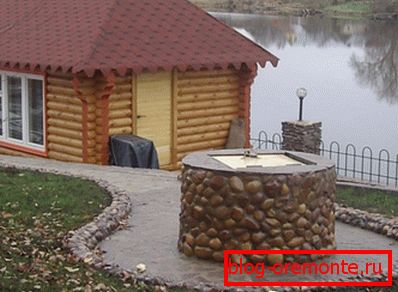

Оголовок зазвичай прикрашають обробкою з дерева, каменю, штукатурки і інших матеріалів. Над гирлом встановлюють навіс у вигляді шатрового, четирехскатной або звичайною даху на стійках, до яких монтують циліндричний воріт з ручкою. Навколо зовнішньої стінки оголовка роблять глиняний замок і вимощення для відведення дощової води.

Стовбур колодязної шахти в обов'язковому порядку зміцнюють конструкцією, яка називається обсадної колоною. Це вертикальне спорудження циліндричної або прямокутної форми, яке не дає стінок стовбура обвалюватися або обсипатися вниз, а також перекриває небажані водоносні пласти. Для спорудження обсадної колони використовують колод зруби, цегла, камінь, монолітний бетон, залізобетонні кільця для колодязя та інші матеріали.

Водоприймальна частина - це одне або кілька нижніх кілець або нижня частина обсадної колони, яка знаходиться нижче максимального статичного рівня води і служить для прийому і зберігання надходить з землі вологи. Обов'язково має фільтр у вигляді шару піску і щебеню на дні або в вигляді перфорації в стінках обсадної конструкції.

Водоприймальна частина буває трьох видів:

1. Недосконала (неповна) - це найбільш проста у виконанні конструкція, в якій обсадная колона не доходить до водотривкому підстилаючого шару породи, і вода надходить в резервуар знизу. Відрізняється меншим обсягом запасів води, проте для однієї сім'ї з підсобним господарством цього обсягу, як правило, вистачає;
2. Досконала (повна) - це більш складна у виконанні конструкція, в якій обсадная колона впирається в водонепроникну породу. Тут обсяг накопичувальної частини збільшений, а надходження води відбувається крізь стінки колони, в якій для цих цілей проводиться перфорація. Монтаж ускладнює Алмазне буріння отворів в бетоні і необхідність заглиблюватися в водоносний шар;
3. Досконала з зумпфом. Відрізняється від попередньої наявністю поглиблення в водоупорной породі на 1 - 1.5 метра для збільшення обсягів збереженої води. Це найбільш складний тип водоприймальної частини колодязя, так як передбачає розробку твердої породи, проходження водоносного шару, і використовується у випадках підвищеної інтенсивності забору і споживання води.

Зверніть увагу! Для побутових і звичайних господарських потреб однієї сім'ї з 4 - 5 чоловік досить недосконалого колодязя без зумпфів і поглиблень, крім того, такий різновид споруди простіше у виконанні і краще підходить для виготовлення своїми руками.

вибір матеріалів

Для будівництва питного колодязя необхідно підібрати якісні матеріали для обсадження стовбура шахти. Нам потрібні ЗБВ з гідротехнічного або якісного бетону з високою об'ємною масою, іншими словами, бетону важких марок.

Як правило, таким вимогам відповідають стінові кільця, виконані по ГОСТ 8020-90. Найбільш зручні і прийнятні з точки зору розмірів і маси виробу з маркуванням КС 10-9, де літери позначають абревіатуру слів «кільце стінове», і числа позначають розміри деталі в дециметрах, причому перше число вказує на внутрішній діаметр кільця, а друге - на його висоту.

Товщина стінки КС 10-9 становить 160 мм, а обсяг приблизно дорівнює 700 літрів. Торці вироби можуть бути рівними, а можуть мати замок у вигляді фланця. Також на торцях є монтажні кільця, за які можна піднімати і переміщати виріб.

Зверніть увагу! Ціна кілець з замками трохи вище, при цьому думки про їх необхідність і користь існують різні: деякі фахівці сумніваються в здатності такого замка протистояти багатотонної навантаженні, що виникає при обдиманні або зсувах ґрунту.

Також треба мати на увазі, що неякісні замки ускладнюють монтаж, може знадобитися різання залізобетону алмазними колами і інша обробка некондиційних частин.

Будівництво колодязя

Для тих, хто хоче спорудити колодязь самостійно, нами складена покрокова інструкція:

1. На обраному місці викопують круглу яму глибиною 1,5 метра і діаметром 1.3 - 1.5 метра. Дно ями вирівнюють і очищають від землі;

1. Над ямою встановлюють триногу з підйомної талью або лебідкою, до кінця якої чіпляють чалки з чотирма крюками;

1. Кільце перекочують до краю ями і чіпляють до гаків за монтажні кільця, піднімають і опускають на дно. Бажано виставити його за рівнем горизонтально. На нього відразу ставлять друге кільце, промазав торець цементним розчином;

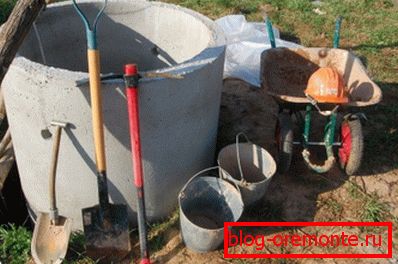

1. Один працівник спускається на дно і починає підкопувати грунт під нижнім торцем нижнього кільця, збираючи його у відро. Помічник піднімає відра і висипає землю, подає інструмент для розробки грунту - лом, кайло, кайло і т.д .;

1. Коли кільця опустилися нижче рівня землі, підкочують наступну деталь і встановлюють на колону;

1. Коли колона опустилася настільки, що почала активно надходити вода, на дно опускають шланг і відкачують воду поверхневим насосом, при цьому продовжуючи копати. Необхідно заглибитися в водоносний шар як мінімум на метр - півтора;

1. Потім на дно насипають шар водоупорной глини, трамбують його, і починають промащувати стики цементним розчином з додаванням рідкого скла або іншим герметиком для бетонних поверхонь. Кільця з'єднують сталевими скобами або пластинами, покритими антикорозійною фарбою;

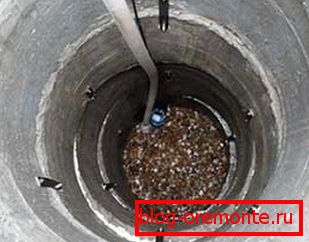

1. Після твердіння швів глину викопують, а на дно кладуть дерев'яний щит з безліччю щілин, на який насипають промитий пісок і гравій шаром 30 - 40 см;

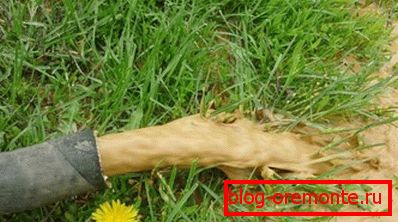

1. Коли вода набирається до постійного статичного рівня, її відкачують насосом до тих пір, поки вона не стане прозорою і чистою;

1. В кінці виробляють будівництво навісу, обробку оголовка і споруджують підйомний механізм. Навколо надземної частини роблять глиняний замок. Отмостку можна будувати тільки після повної усадки грунту - через 2 - 3 роки.

Зверніть увагу! Дотримуйтесь техніку безпеки, не користуйтеся в поодинці, використовуйте каску, окуляри та рукавички, контролюйте рівень газу в шахті свічкою або аналізатором. Під час роботи на дно повинна бути спущена сходи.

висновок

Для будівництва питного колодязя доцільно застосовувати бетонні кільця, так як така технологія найбільш безпечна і проста у виконанні. Для кращого розуміння технології дивіться відео в цій статті і читайте матеріали на нашому сайті.
