Прогрів бетону проводом пнсв: цілі і технологія

У цій статті нами буде вивчена технологія прогріву бетону проводом ПНСВ. Крім того, ми торкнемося цілі, які переслідує ця операція, методику розрахунків нагріву і особливості самого проводу, які повинна враховувати технологічна карта на процес прогріву. Отже, в путь.

цілі

Навіщо гріти бетон?

Всілякі способи підвищення температури викладеної в опалубку суміші переслідують одну з двох цілей:

1. Забезпечення набору міцності в зимовий час. При падінні температури моноліту нижче нуля градусів вода в ньому кристалізується, що повністю припиняє процес гідратації цементу.

Крім того: кристалізація незв'язаної води руйнує бетон, розширюючи його пори.

1. Прискорення схоплювання і набору міцності в інші сезони. Підвищення температури суміші різко прискорює всі що протікають в ній процеси.

Оскільки в процесі схоплювання цемент виділяє неабияку кількість тепла, додатковий нагрів взимку потрібен суміші далеко не завжди.

ПНСВ дріт для прогріву бетону в холодну пору року використовується, коли:

• Температура вуличного повітря значно нижче нуля.
• Немає можливості забезпечити якісну теплоізоляцію опалубки.
• Модуль поверхні моноліту (відношення його площі до об'єму) перевищує значення 10 м ^ -1.

Дріт

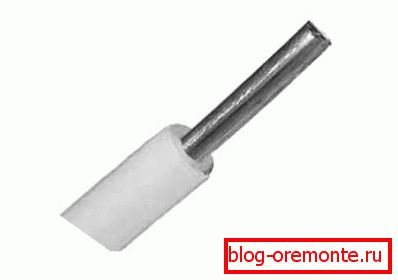

Що являє собою провід ПНСВ?

Характеристики

Оптовая цена провода диаметром 1,2 мм составляет 1,8 - 2 рубля/метр, что существенно дешевле медных аналогов (читайте также статью «Бетонные столбики – важный элемент строительства»).

особливості використання

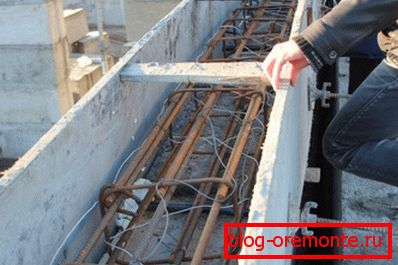

Технологічна карта прогріву бетону проводом ПНСВ повинна враховувати ряд його особливостей.

• Сталь має порівняно високий питомий опір, що веде до куди більш сильному, ніж у міді або алюмінію, нагріванню провідника при помірних токах. Нормою для покладеного в бетон дроти вважаються 14-16 ампер; проте на повітрі такий ампераж розплавить ізоляцію.

Практичне наслідок: ПНСВ підключається до трансформатора чи іншого джерела струму проводом з меншим питомим опором. Як варіант, підключення може бути виконано проводом ПНСВ того ж перетину, але здвоєним.

• Перехлести і укладання сусідніх проводів на відстані менше 15 міліметрів неприпустимі через імовірність перегріву з розплавленням ізоляції і короткого замикання.
• Оскільки сталь не відрізняється високою гнучкістю, провід укладається з плавними вигинами радіусом не менше 25 мм.
• Укладання допустима при температурі навколишнього повітря не нижче -15 градусів. Інструкція пов'язана з тим, що пластикова ізоляція при більш низьких температурах втрачає еластичність і може бути порушена при вигині.
• Для більш рівномірного нагріву бетонної суміші покладений провід рекомендується покривати металевою фольгою товщиною 0,2 - 0,5 мм.
• Нагрівальну секцію можна збирати з декількох відрізків; при цьому допускається з'єднання не тільки через колодки, але і скрутками. Прогрів - захід одноразове, і контактують поверхні просто не встигнуть скільки-небудь істотно окислюватися.

А вот соединение так называемого «холодного» конца (провода, ведущего к трансформатору) с ПНСВ рекомендуется выполнять пайкой или через клеммную коробку.

• Методика прогріву бетону проводом ПНСВ обумовлена ​​його механічними властивостями; зокрема, коефіцієнтом теплового розширення. При нагріванні температура моноліту піднімається зі швидкістю не більше 10С / год і опускається зі швидкістю не більше 5С / год.

Перевищення швидкість може привести до зростання внутрішніх напружень і розтріскування. Регулювання виконується поступовим підвищенням і пониженням напруги на трансформаторі.

• При використанні харчування від 380 через понижуючий трансформатор основний обмежує струм фактор - можливий перегрів самого ПНСВ. Проблема вирішується просто і витончено: схема укладання для прогріву бетону проводом ПСНВ при необхідності збільшення потужності включає кілька паралельно підключених секцій.

розрахунок довжини

Розрахунок прогріву бетону проводом ПНСВ спирається на дві змінних:

1. Потреба об'єкта в теплі. Вона, в свою чергу, залежить від температури, сили вітру, ступеня теплоізоляції, марки цементу і форми моноліту.

1. Максимальну питому потужність дроти. Для армованого бетону вона береться рівною 30 - 35 Вт / м, для неармированного - 35 - 40.

Далі - проста арифметика. Так, для отримання 4 КВт тепла в неармованої конструкції нам буде потрібно 4000/40 = 100 метрів проводу.

Дещо складніше виконати своїми руками розрахунок максимальної довжини окремої ділянки. Тут потрібно знати питомий опір сталевого провідника для різних перетинів.

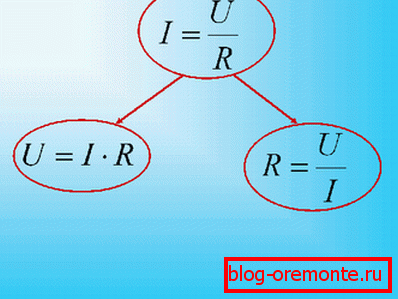

Наша мета - отримати струм в 14-16 ампер. Згадаймо залежність між напругою, силою струму і опором: U = IR, де U - напруга, I-сила струму, R - повний опір ланцюга.

Так, при U = 75 вольт і цільовому струмі I = 15 ампер нам необхідно, щоб опір ланцюга було рівним 75/15 = 5 Ом. При перетині провідника в 1,4 мм її забезпечить провід довжиною, що дорівнює 5 Ом / 100 Ом / км = 0,05 км, або 50 метрів.

Увага: ми привели гранично спрощену методику розрахунку. Реальне опір провідника змінюється при зростанні його температури, що вносить поправки в результат.

Обробка бетону після прогріву

Чи можна різати або свердлити бетон після набрання ним мінімальної міцності (зазвичай на момент припинення нагрівання вона далека від марочної)?

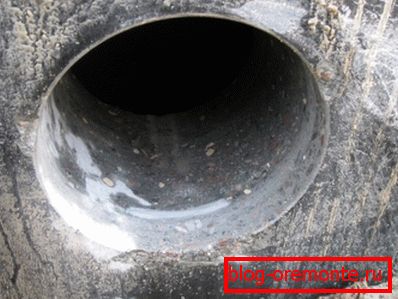

Так. Але без ударних навантажень. Ідеальний варіант - використання алмазного інструменту: Алмазне буріння отворів в бетоні зробить краю ідеальними і не викличе появи тріщин. Крім того, буріння алмазної коронкою (як і різання залізобетону алмазними колами) дозволить пройти армування без зміни інструменту.

висновок

Повторимся: мы дали читателю лишь самую общую информацию о методах нагрева бетона  и расчета провода (см.также статью «Схватывание бетона – основные особенности данного процесса»).

Деяка кількість додаткових відомостей його уваги відео в цій статті. Успіхів!
