Розбираємося, як розрахувати обсяг бетонного кільця для

Це питання найчастіше відвідує тих, хто пов'язаний з будівництвом, ремонтом або облаштуванням заміських ділянок, однак трапляється і таке, що і рядовому обивателю доводиться шукати на нього відповідь. У нашій статті ми постараємося допомогти вам у цьому, розповімо не тільки про самих формулах і розрахунках, але трохи поговоримо про самих бетонних кільцях.

кільця залізобетонні

Залізобетонні кільця - це спеціальні конструкції для влаштування колодязів різного калібру, які найчастіше використовуються на зовнішніх мережах водопостачання та водовідведення.

Виробництво стандартних виробів виконується в заводських умовах з високоякісного бетону в строгому дотриманні ГОСТу «Залізобетонні сантехнічні споруди».

Процес виробництва кілець з бетону не представляє особливої ​​складності, для цього потрібні:

• Армированная сталь диаметром до 10 мм.
• Бетон високої якості.
• Форма для отливки.

Залізобетонні вироби для влаштування колодязів випускаються стандартних розмірів з маркуванням, що відбиває призначення кільця і ​​його типорозмір. Про різновиди ми розповімо трохи нижче.

Що ж стосується того, як вираховується ціна кожного конкретного виробу то тут необхідно розуміти, скільки кубів в бетонному кільці, власне, чим більше, тим і вартість вище.

Розрахунок залізобетонного опорного кільця

Знаючи розмір вироби нескладно підрахувати обсяг бетону в ж-б кільці, який необхідний для його виготовлення.

Але так як існує безліч різних варіантів на будівельному ринку, візьмемо, наприклад, опорне кільце КО 6 - обсяг бетону вироби розраховується так:

• Для початку нам необхідно записати параметри (габарити), в даному випадку вони будуть рівні такими показниками - 840 х 580 х 70 мм.
• Обчислимо площа кола більшого діаметра за формулою -? П d2 = 1/4 х 3,14 х (0,84 х 0,84) = 0,553896 м2. Де П = 3,14, а d - це зовнішній діаметр (в нашому випадку 840 мм). Переводимо все в метри.
• Тепер по цій же формулі вираховуємо площу кола з внутрішнім діаметром -? х 3,14 х (0,58 х 0,58) = 0,264074 м2.
• Дізнаємося площа самого виробу, для цього потрібно з площі кола з зовнішнім діаметром відняти площу з внутрішнім діаметром 0,553896 - 0,264074 = 0,289822 м2.
• Помноживши площа на висоту, дізнаємося його обсяг - 0,289822 х 0,07 = 0,02028754 м3.

Отже, на кільце опорне КО 6 обсяг бетону ми розрахували, як ви самі бачите, нічого складного в цьому немає, головне - знати формулу і параметри вироби. Однак розрахунки проводити завжди простіше, ніж зводити колодязь своїми руками, тут потрібна спеціальна техніка.

Різновиди залізобетонних виробів для колодязів

Наведемо параметри всіх типів випускаються кілець для наочності (параметри будуть описані в наступному порядку - висота, товщина стінки, внутрішній діаметр і маса):

Примітка! Маркування КС означає наступне - кільце стінове.

• КС-7-1, 10 см, 8 см, 70 см, 46 кг.
• КС-7-1,5; 15 см, 8 см, 70 см, 68 кг.
• КС-7-3, 30 см, 8 см, 70 см, 140 кг.
• КС-7-5, 50 см, 8 см, 70 см, 230 кг.
• КС-7-6, 60 см, 8 см, 70 см, 250 кг.
• КС-7-9, 90 см, 8 см, 70 см, 410 кг.

• КС-7-10, 100 см, 8 см, 70 см, 457 кг.
• КС-10-5, 50 см, 8 см, 100 см, 320 кг.
• КС-10-6, 60 см, 8 см, 100 см, 340 кг.
• КС-10-9, 90 см, 8 см, 100 см, 640 кг.
• КС-12-10, 100 см, 8 см, 120 см, 1050 кг.
• КС-15-6, 60 см, 9 см, 150 см, 900 кг.
• КС-15-9, 90 см, 9 см, 150 см, 1350 кг.
• КС-20-6, 60 см, 10 см, 200 см, 1550 кг.
• КС-20-9, 90 см, 10 см, 200 см, 2300 кг.

Зверніть увагу на наявність армованих вушок у виробів вагою понад 100 кілограм.

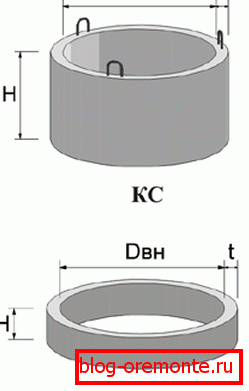

Виріб, маркіроване, наприклад, КС-10-6 називається повністю кільце стінове з розмірами:

• Висота-60 см.
• Внутрішній діаметр-100 см.

Існують вироби і з маркуванням КО (кільце опорне), ці вироби зустрічаються в наступному варіанті:

• КО-6, висота-7 см, внутрішній діаметр - 58 см, зовнішній діаметр - 84 см, маса - 60 кг.

Ще одна модифікація - підкладка під люк колодязів (кільце До 1а обсяг бетону якого розраховується за нижче вказаними параметрами):

• К - 1а, висота -18 см, внутрішній діаметр - 58 см, зовнішній діаметр - 100 см, маса - 160 кг.

Добірні вироби дозволяють більш точно регулювати висоту колодязя, в деяких випадках вирівнювання в рівень з землею, в інших - роблячи їх більш помітними. Монтаж підкладкових бетонних елементів на плиту покриття колодязя допоможе підняти люк над її поверхнею.

Завдяки цьому виключається:

• Затікання дощових і талих вод в колодязь.
• Наїзд транспортних засобів на люк, якщо колодязь розташований під проїжджою частиною.
• Затоплення самого люка.

Одним з важливих параметрів подібного вироби є обсяг бетонного кільця - 1 метр кубічний, це одиниця вимірювання всіх подібних розрахунків.

Порада! Найчастіше може наштовхнутися на оголошення про продаж б / у бетонних виробів, в тому числі і стінових опор для колодязя, вам наша порада - перш ніж купувати, вивчіть товар. Особливо огляньте внутрішні стінки, на яких можуть бути видні нерівності і різні відтінки бетону (так закладають тріщини недобросовісні продавці).

висновок

Сподіваємося, що вищевикладена інструкція допоможе вам знайти правильну відповідь на поставлене запитання. Якщо ж виникнуть будь-які труднощі в цьому процесі, ви завжди можете скористатися безкоштовним електронним калькулятором, який можна знайти в інтернеті.

У представлених відео в цій статті ви знайдете додаткову інформацію з даної теми.
