Ручна бетономішалка: рецепти виготовлення конструкції,

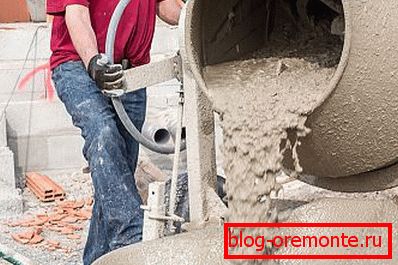

Замішування цементної суміші - досить трудомісткий процес, який забирає дуже багато сил. І якщо немає можливості придбати або взяти в оренду бетономішалку, а обсяги робіт досить великі, саме час задуматися про механізації даного процесу. Хорошим варіантом буде ручна бетономішалка, і про це нехитрому пристрої ми і розповімо вам далі.

Теоретична частина

Насамперед ознайомимося з деякими теоретичним аспектом. Це дозволить краще розібратися в деяких особливостях агрегату.

Чому б не скористатися дрилем

Багато людей напевно задаються таким питанням. На перший погляд, здається, що набагато простіше закріпити на дриль спеціальну насадку і скористатися нею як міксером.

Однак у такого методу є певні недоліки:

• Будь електроінструмент не розрахований на тривалу роботу. У такому режимі прилад просто швидко зламається. Якщо ж регулярно робити перерви, можна не встигнути і розчин почне завчасно схоплюватися.
• Для того щоб ретельно перемішати суміш, робочий інструмент потрібно постійно водити з боку в бік. Дриль має пристойний вагу, тому така процедура вийде вкрай складною.

• Таким методом практично неможливо розмішати розчин цілком. У важкодоступних місцях залишаться компоненти нерозмішаних. У підсумку вийде серйозне кількість браку.
• Нарешті, такий спосіб спричинить за собою велику кількість бризок.

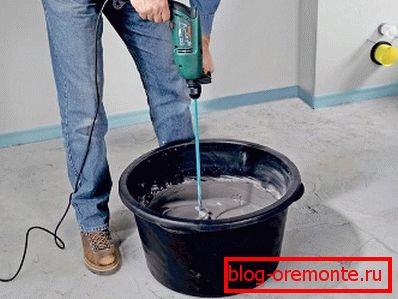

Втім, якщо мова йде про невелику порції (кілька відер), то краще скористатися будівельним міксером і відром. Однак найчастіше виникає необхідність приготувати набагато більшу кількість заповітної суміші. Що ж робити в такій ситуації?

Вихід один - використовувати більш досконале пристрій. Таким є бетонний змішувач.

Принципи роботи

Якщо ви зацікавилися таким пристосуванням, то напевно хочете дізнатися, як це чудо влаштовано.

Існує безліч принципів роботи, але активно використовуються три з них:

• гравітаційний: Ємність з розчином перевалюється, в результаті він падає на себе, створюючи ефект перемішування. Такий спосіб підходить для невеликого обсягу. До того ж, варто зауважити, що бетон виходить задовільної якості.

Цікаво: такий принцип зараз не застосовується в промислових масштабах.

• вібраційний: Ємність нерухома, а спеціальний міксер провокує стиснення і перемішування суміші. В результаті вона дуже якісно перемішується, і розчин виходить дуже щільним. Єдиний недолік такого методу - величезні витрати енергії, тому його використовують лише в тих випадках, коли потрібно ідеальне якість суміші (наприклад, при зведенні гребель).

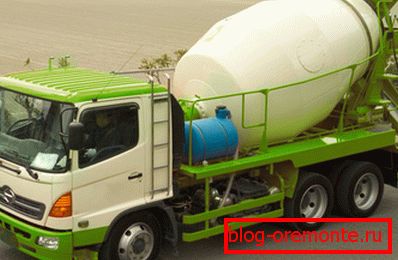

• примусово механічний: Нагадує описаний вже метод з дрилем. Однак його часто комбінують з іншими: наприклад, коли міксер працює в постійно обертається бадді.

Як змушують бетон вручну або за допомогою електроінструменту - вирішувати вам. Ми ж дамо вам деякі рекомендації по виготовленню ручного обладнання.

рецепти виготовлення

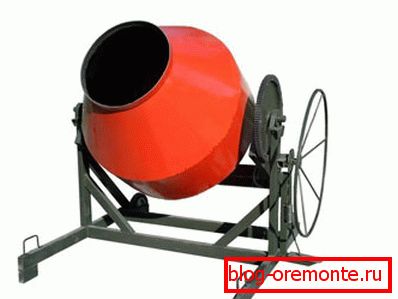

Пропонована нижче інструкція розповість, як самостійно створити такий пристрій. Існує безліч варіантів, але ми розглянемо найбільш примітивний. Він прекрасно підійде для приватного використання, тобто там, де не потрібно великих обсягів за короткий період часу.

Пошук матеріалу

Першим етапом завжди повинні бути розрахунки. Такий захід дозволить домогтися бажаного результату, не наробивши помилок.

Отже, потрібно зробити наступне:

• Найти емкость (это может быть любая бочка объемом 100-250 литров, главное целая). В идеале у нее должна быть «родная» крышка.

Важливо: оціните стан металу, якщо сильно вражений корозією і іржею, то використовувати його небажано. В іншому випадку велика ймовірність появи тріщин, що поставить жирний хрест над усіма стараннями.

• Якщо кришки не знайшлося, то її доведеться самостійно зварити. Тому потрібно знайти лист металу відповідного розміру.

• Також потрібно буде знайти кілька труб, шматків арматури або куточків. Ці елементи потрібні для того щоб створити каркас, на якому буде стояти бажане пристрій.
• Також вам знадобиться зварювальний апарат. У наш час ці пристрої коштують недорого, мають невелику вагу і працюють від стандартної мережі 220 Вольт. Тому цілком розумно орендувати або навіть придбати його.
• Не забуваємо і про болгарку. Вручну пиляти метал - справжній каторжна праця. Запасіться декількома дисками, бо ці елементи досить швидко приходять в непридатність.

Розмітка і перевірка

Вихідні матеріали та інструменти готові. Перед початком робіт потрібно все перевірити і зробити деяку розмітку.

Отже, робимо наступне:

• Ще раз перевіряємо бочку, бо в разі її дефекту ручної бетонозмішувач просто не вийде. Бажано простукати, щоб упевнитися в її міцності.
• Далі огляду слід піддати елементи каркаса (на наявність іржі і пошкоджень, бо вони будуть приймати на себе колосальне навантаження) і інструмент.

• Далі потрібно відзначити центр на днище бочки і на її кришці. На даному етапі не можна допустити помилку, дві точки повинні розташовуватися строго на одній лінії.
• Також потрібно позначити місця установки каркаса. Вони можуть бути різними, в залежності від обраної конструкції.

Порада: перевірте на даному етапі герметичність ємності. Для цього налийте в неї води до країв і огляньте, чи немає протікаючи.

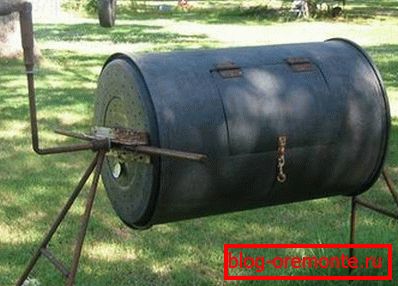

Сварка

Тепер настав час більш відповідальних і складних процесів. Пам'ятайте, що на даному етапі ціна помилки дуже висока.

Отже, зробити вам буде потрібно наступне:

• Свердлимо отвори в центрі днища і кришки. Його розмір повинен підходити під передбачуваний каркас.
• Далі приварюють фланець з валом в центр днища. Із зовнішнього боку на нього потрібно буде закріпити підшипник.
• До кришки потрібно приварити фланець з лопатями. Ці елементи і будуть розмішувати суміш під час обертання рукоятки. Їх має бути не менше трьох.

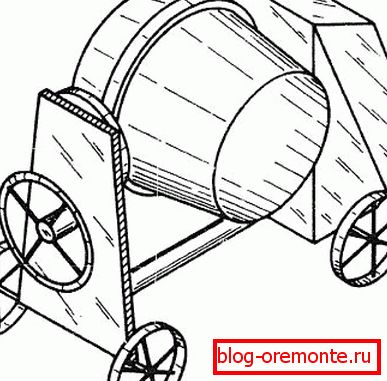

• Потім потрібно буде приварити стійки. Можна зробити це в формі літери «А». Також допустимо варіант установки на них коліс, що дозволить вільно переміщувати пристрій.

Загалом, на даному етапі вам буде потрібно проявити трохи фантазії і художньої майстерності. Можете також скористатися готовими схемами, яких налічується величезна кількість. Особливих розпоряджень по формі і розташуванню стійок немає.

завершення

Настала пора фінального акорду.

Здійснити потрібно наступне:

• Прорізати в бічній частині ємності отвір мінімум 35х35 см. Воно буде потрібно для того щоб завантажувати вихідні компоненти і виливати готову суміш.
• Вирізати слід болгаркою. При цьому будьте максимально обережні, намагайтеся не пошкодити саму стінку.

Зверніть увагу! Чим вже диск, тим більше щільне вийде сполучення стінки і люка.

• Вирізаний елемент слід посадити на петлі. Підійдуть звичайні дверні. При цьому отвори слід обробити будь-яким герметиком, щоб не допустити витікання.
• До тієї частини бочки, де розташовані лопаті, приварюють ручку. Вона повинна бути довгою і максимально міцною (на неї будуть діяти серйозні навантаження).

поліпшення конструкції

Якщо є бажання, то можна здійснити свого роду upgrade даної конструкції. Така необхідність виникає, якщо мова зайшла про великих порціях розчину. Примітивне обладнання зажадає від людини великих трудовитрат.

Існує можливість зробити зі звичайної бетономішалки вібраційну. Для цього до неї потрібно приєднати перфоратор з ударним механізмом. Він візьме на себе найбільш трудомістку частину роботи.

Однак досить часто такий пристрій виявляється не дуже ефективним. Це пов'язано з дуже популярними помилками.

Ми хочемо, щоб ви вчилися тільки на чужих помилках, тому наведемо їх для вас нижче:

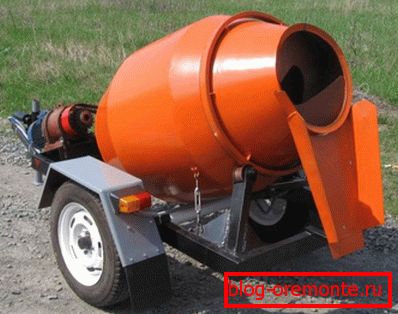

• Неправильна форма ємності. Вона обов'язково повинна бути круглої, що не широкої і мати велику висоту. В ідеалі розмір вібратора повинен бути на кілька сантиметрів менше радіуса бадді.
• Плоский вибратор. Запам'ятайте, що в якості вібратора можна використовувати, наприклад, металевий лист. Він повинен мати вигнуту форму (приклад показаний на зображенні нижче).

• Занадто великий вібратор. Пам'ятайте, чим менше потужність перфоратора для бетону, тим менше повинен бути діаметр диска. Так, наприклад, при потужності в 1,3 кВт (найбільш популярний сьогодні показник), диск повинен мати діаметр близько 25 см.

Обратите внимание! Если не соблюсти данное указание, раствор не будет «раскачиваться», то есть не перемешается должным образом.

• Неправильне розташування вібратора. Він повинен розташовуватися строго по центральній осі ємності (в іншому випадку розмішування НЕ буде рівномірним). При цьому відстань до дна має бути приблизно дорівнює діаметру диска.

Якщо дотримати всі вказівки, представлені вище, можна стати щасливим володарем швидкого і дешевого змішувача. При середній потужності перфоратора буде достатньо 5-10 хвилин для приготування (залежно від обсягу цебра). При цьому ви не витратите багато сил на проведення даної маніпуляції.

Послеслове

Вот вы и узнали, как создается ручная бетономешалка своими руками, но если вам не удалось понять всех тонкостей, то не переживайте. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. С его помощью вы сможете постичь все нюансы (см.также статью «Бетоносмеситель СБР: разновидности, особенности конструкции и принципы работы»).
