Що таке залізобетонні монолітні конструкції

В даний час влаштування бетонних і залізобетонних конструкцій монолітних є невід'ємною частиною промислового і цивільного будівництва, і регламентуються СНиП 3.03.01-87 Держкомбуду СРСР, який замінив всі попередні БНіП.

Є два варіанти виготовлення ЗБВ - це заводський цех (збірне будівництво) і безпосередньо будівельний майданчик (монолітне будівництво), причому другий варіант зустрічається набагато частіше, так як дозволяє довільно варіювати розміри конструкції. Нижче мова піде саме про другий спосіб, який також застосовується в домашніх умовах, а крім того, ми покажемо вам відео в цій статті, як додаток до обговорюваної теми.

методи виготовлення

Примітка. Бетоном прийнято називати штучний будівельний матеріал, який виготовляють методом формування в'язкої речовини (в основному це цемент) і наповнювачів типу піску щебеню і гравію, розмішуючи все це з водою. Найчастіше така суміш заливається на арматурний каркас, так що на будівельному майданчику можуть виробляти бетонні та залізобетонні конструкції.

Відмінності збірних і монолітних конструкцій

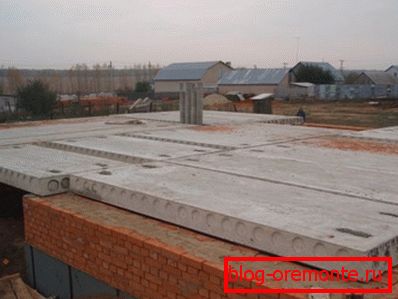

• У відповідність з ЕНіР на бетонні та залізобетонні конструкції для будівництва будівель і споруд застосовується збірну і монолітну будівництво, Де перший варіант передбачає зведення тих чи інших архітектурних форм за допомогою блоків, залізобетонних плит перекриттів і панелей, які виготовляються в заводських умовах.
• Подібні елементи збірки виготовляються в заводських умовах за певним стандартом, але з різними розмірами, Щоб була можливість використовувати їх в проектах будь-якої величини і технічної складності. Перевага такої збірки полягає в тому, що для виготовлення матеріалів не потрібно витрачати час, скорочуючи, таким чином, проектні терміни будівництва.

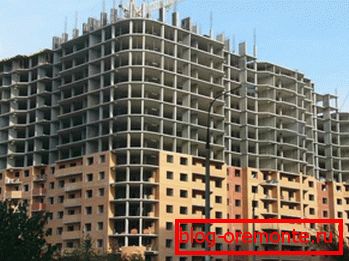

• Якщо споруда зводиться монолітним способом, то це автоматично дозволяє проектувати його з будь-якою кількістю поверхів, Причому сама збірка тут може мати будь-яку форму, так як армування і заливка виробляються безпосередньо на будівельному майданчику. Для облаштування монолітних конструкцій виробляються такі роботи, як установка опалубки, арматурні роботи (зборка армуючих каркасів), а також заливка і вибротрамбовка бетону. Всі ці роботи заздалегідь закладаються по ГЕСН в проектний план.

Монолітне будівництво та армування

В цілому проектування залізобетонних монолітних конструкцій полягає в залізобетонній основі, яка була зведена методом заливки розчину на арматурний каркас, а все разом це становить комплекс колон і діафрагми, об'єднаних перекриттями, які зроблені тим же способом.

Завдяки економії будівельних матеріалів та енергоресурсів, ціна такого проекту виходить нижче, ніж у збірного, хоча на його здійснення потрібно більше часу. Ще однією перевагою при зведенні споруд такого типу можна назвати самонесучі стіни, що в цілому знижує масу коробки в 2-3 рази в порівнянні з тією ж цегляною кладкою.

Все це дозволяє створювати вільне планування, виходячи на високий архітектурний рівень, де інструкція по монтажу встановлюється самим проектувальником, що забезпечує дуже високу комфортність приміщень.

Незважаючи на всі переваги, можна відзначити велику трудомісткість такого процесу, де від 40% до 50% всіх дій полягають у виконанні робіт з армування, до того ж, приблизно 70% з них доводиться виконувати вручну. Поставити це на потік неможливо, тому що практично всі проекти суто індивідуальні, де потрібні неповторювальні в інших спорудах рішення.

Примітка. Для зниження трудових витрат на великих будівництвах частина робіт переноситься в арматурний цех. Іноді такі цеху можуть бути обладнані в безпосередній близькості від будмайданчика.

Опалубка

Крім виготовлення та монтажу арматурних каркасів і перед приготуванням і заливкою бетону при зведенні монолітних конструкцій здійснюються опалубні роботи, які відповідають за створення форми заливний конструкції.

По виду матеріалу їх можна розділити на:

• дерев'яні,
• металеві,
• дерев'яно-металеві,
• пластикові,
• металопластикові та,
• навіть на пневматичні (надувні).

Найчастіше застосовуються інвентарні опалубки, які швидко збираються і розбираються своїми руками і при цьому зібрана конструкція досить компактна і не заважає проведенню робіт з бетонування (заливці).

За видами опалубки поділяються на два класи і один з них, це стаціонарна збірка, коли зібрана конструкція використовується тільки один раз на одному певному об'єкті. Такий підхід вимагає великої витрати будівельних матеріалів (найчастіше це дошки і брус), хоча при індивідуальному проектуванні без цього обійтися досить складно.

Набагато дешевше обходиться обертаємося опалубка, яка складається з безлічі елементів типу щитів, підпірок і струбцин.

Але така опалубка може бути:

1. Підйомно-переставна - для конструкцій з постійним і змінним перетином типу труб, силосних башт;
2. Пересувна або перекочувати по горизонталі - для склепінь і оболонок двоякої кривизни;
3. Рухома або ковзає по вертикалі - для силосних башт, мостових опор і т. П.

Примітка. При монолітному будівництві різання залізобетону алмазними колами і алмазне буріння отворів в бетоні проводиться аналогічно таким же процесам для ЗБВ, зробленим в заводських умовах.

висновок

На закінчення слід сказати, що приймання монолітних залізобетонних конструкцій повинна проводитися строго відповідно до СНиП 3.03.01-87. Тобто, сюди входить не тільки конструкційна міцність бетону, а й шорсткість поверхні, яка повинна в повній мірі відповідати проектному плану.
