Штрихування бетону по гостам
Як правильно виконується штрихування залізобетону на кресленнях? Чи є якісь норми, що встановлюють спосіб оформлення розрізів і видів будівельних конструкцій? Нам належить знайти відповіді на ці та деякі суміжні питання.
Джерела інформації
Ими для нас послужат:
- ГОСТ 3455-59.
- Прийшов йому на зміну ГОСТ 2.306 - 68.
Роз'яснення: вихід нового стандарту, що регламентує ті ж розділи виробництва, що і старий, автоматично скасовує дію старого документа. У нашому випадку перший ГОСТ виймуть із запиленого шафи для роз'яснення деякої плутанини з системою позначення матеріалів.
- ГОСТ Р 21.1207-97.
розслідування

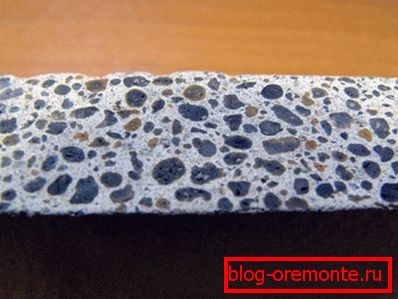

Как и читатель, автор статьи некогда был школьником и, среди прочего, посещал уроки черчения. штрихування разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них - способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью «Температура замерзания бетона – важная информация для строителей»).
Як з'ясувалося набагато пізніше, викладач креслення просто не знав про прийняте після здобуття нею вищої освіти новому стандарті і навчав школярів так, як навчали його самого.

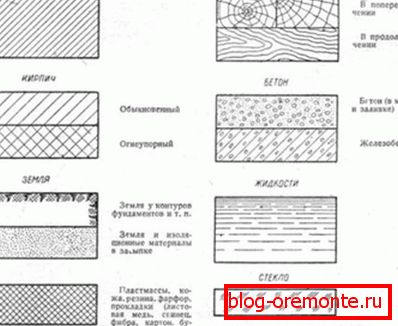

ГОСТЬОВИЙ 3455 - 59
Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название - «Чертежи в машиностроении. Штриховки в разрезах и сечениях».
Нас, зрозуміло, цікавить, перш за все, прийнята в документі система позначень матеріалів.
| матеріал | штрихування |
| метал | Косі лінії з постійним інтервалом |
| Неметалеві матеріали (крім перерахованих окремо) | Накладаються один на одного похилі лінії з правим і лівим нахилом |
| Дерево, поперек волокон | Зображення зрізу з радіальними тріщинами і річними кільцями |
| Дерево, вдоль волокон | Вельми реалістичне зображення текстури модрини |
| Бетон без армування | Горезвісний пескогравійний пейзаж |
| залізобетон | Пескогравійний пейзаж з похилою штрихуванням |
| цегла будівельний | Лінії, аналогічні що зображує метал, але більш рідкісні |
| Цегла спеціальний (шамотна, кислотостойкий і так далі) | Перемежовуються суцільні і пунктирні похилі лінії |
| Скло, оргскло | Групи з трьох штрихів з проміжками по вертикалі і горизонталі |
| рідини | Горизонтальні лінії з розривами і зменшуються знизу вгору проміжками |
| Насипний грунт | Пейзаж з пескогравійного кар'єра, розбавлений гратами з трьох ліній по горизонталі і вертикалі |
ГОСТ 2.306 - 68
Принятый в 71-м году документ переработал систему схематических изображений в сторону упрощения. «Художественному таланту не место на чертежной доске!» - сказали представители министерства и предоставили новый перечень штриховок. Чтобы не повторяться, перечислим лишь изменения.
| матеріал | штрихування |
| деревина | Зображення складається з заповнюють його дуг однакового радіуса з постійним інтервалом. |
| Натуральний камінь | Похилі пунктирні лінії |
| Керамічні та силікатні цеглини, блоки та будівельні камені | Групи з двох похилих ліній перемежовуються широкими прорізами |
| Бетон | Похилі штрих-пунктирні лінії |
| Грунт | По верхньому краю відповідної ділянки креслення - групи з трьох коротких штрихів, що перемежовуються прорізами |
При виконанні креслення своїми руками по ГОСТу потрібно дотримуватися кількох правил:
- Похилі лінії проводяться під кутом 45 градусів.
Однак: цей кут може витримуватися не тільки щодо рамки креслення, а й щодо осі або контуру зображення.
- штрихування может быть левой или правой; наклон должен выдерживаться одинаковым на всех сечениях одной детали (даже если соответствующие изображения разнесены по нескольким листам).

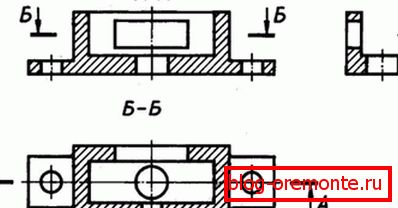

- Відстань між лініями на всіх перетинах однієї деталі вибирається однаковим. Крок підбирається в залежності від розмірів зображення в діапазоні від 1 до 10 міліметрів.
- Вузькі і довгі розрізи можна Штрихована в повному обсязі, а лише по краях і в декількох довільних місцях. Особливо вузькі розрізи (товщиною на кресленні менше 2 мм) допускається показувати повністю зачорненими.
- Для суміжних перерізів двох деталей вибирається різноспрямована штрихування (вліво і вправо).
Отже, згідно з чинними нормативними документами інструкція по штриховке бетону на кресленні цілком зрозуміла: він позначається штрих-пунктирними лініями. Що буде, якщо використовувати застаріле позначення?
На щастя, ціна помилки дуже велика: згідно зі щойно вивченого нами з документом, при побудові креслень допускається застосовувати непередбачувані їм позначення. Потрібно лише пояснити їх на кресленні.

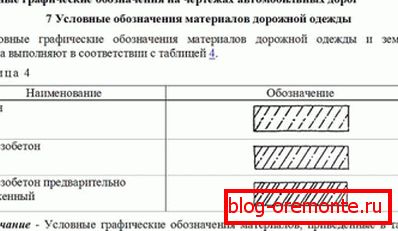

ГОСТ Р 21.1207-97
Як легко помітити, ми не знайшли діючий ГОСТ на штрихування залізобетону. У старому документі позначення було присутнє, в новому - зникло.
Так що робити при побудові креслення? Скористатися лазівкою з довільним позначенням матеріалу і виноскою внизу? Або якісь норми все ж існують?
Відповідь знайдеться в досить несподіваному місці - стандарті, який регламентує умовні позначення в дорожньому будівництві, при побудові креслень автодоріг.
Поряд з асфальтом, гідроізоляційними матеріалами і насипним грунтом в документі фігурують:
- Собственно бетон. Його позначення нам вже знайоме - штрих-пунктир.
- Бетон з армуванням. Залізобетон позначається перемежованими безперервними і штрих-пунктирними лініями.

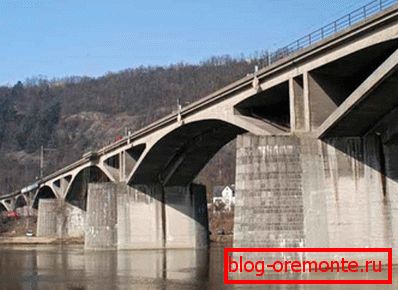

- залізобетон с предварительно напряженной арматурой. Розігрів або механічно розтягнувши арматуру перед заливкою моноліту, після її охолодження або зняття розтягуючого зусилля можна отримати матеріал з підвищеною міцністю на вигин. Його розріз зображується чергуванням двох суцільних і однієї штрих-пунктирною ліній.
висновок
Сподіваємося, що наш матеріал відповів на всі питання читача, пов'язані з позначенням бетону на кресленнях. Як завжди, додаткову тематичну інформацію можна знайти, переглянувши відео в цій статті. Успіхів!
