Склад бетонної суміші в залежності від призначення

При зведенні залізобетонних будівель, особливо небезпечних об'єктів, гідротехнічних споруд, а також дорожніх і аеродромних покриттів активну участь беруть будівельні розчини. Залежно від експлуатаційних умов може змінюватися склад бетонної суміші і водо-цементне відношення. Увага в першу чергу акцентується на поведінці конструкції в особливих умовах.

Для звичайних залізобетонних споруд

При будівництві фундаментів, перекриттів, стін і інших несучих елементів застосовуються в основному важкі суміші на основі портландцементу. В даному випадку першорядну роль відіграють характеристики міцності матеріалу в звичайних умовах експлуатації. Тому в процесі приготування складу практично не використовуються добавки.

Основні компоненти

Підбір сировини здійснюється з урахуванням пунктів ГОСТ 26633-91, де є технічні умови та вимоги до заповнювачів.

Міцність розчину в проектному віці зазвичай характеризується класами, від номера якого будуть залежати пропорції використовуваних речовин.

• В якості в'яжучого компонента найчастіше використовується портландцемент або будь-який інший матеріал, зазначений в документації ГОСТ 10178-85. Вид і марка вибирається залежно від області застосування готової конструкції. Для виготовлення збірних споруд, що піддаються термічній обробці, повинні використовуватися речовини, що відносяться до перших двох груп ефективності при пропарюванні.
• Дрібним заповнювачем може виступати природний або штучний пісок з розміром зерен до 5 мм. У першому випадку сировину утворюється при природному руйнуванні скельних порід. В іншому - відбувається спеціальне дроблення промислових відходів або мінеральних речовин.

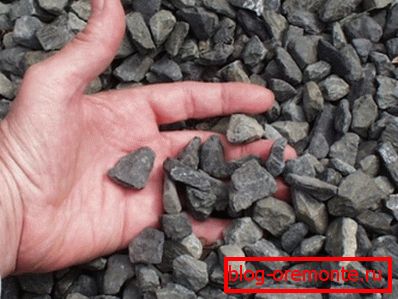

• Крупний заповнювач - гравій із щільних порід або щебінь. Середня щільність зерен повинна становити 2000-2800 кг / м3. Не допускається вміст фракцій слабких порід більше 10 відсотків від загальної маси, причому це відноситься до розчинів всіх класів.
• Обов'язковим компонентом є вода, придатність якої визначається хімічним аналізом і тестуванням отриманих зразків. Рідина вважається придатною, якщо після проведення випробувань міцності бетону не поступаються складу, приготовленого на питну воду.

Примітка! Роблячи попередній розрахунок складу бетонної суміші, необхідно враховувати не тільки марку цементу, а й характеристики основних наповнювачів, до яких відносяться: об'ємний і питома вага, крупність, а також порожнистість.

Найбільш використовувані марки

Будівельного розчину в обов'язковому порядку присвоюється та чи інша категорія міцності, що в результаті обумовлює сферу його застосування. Маркована продукція повинна відповідати всім показникам якості. У нижерасположенной таблиці наводяться часто вживані види.

Для масивних гідротехнічних об'єктів

При влаштуванні залізобетонних конструкцій такого типу повинні дотримуватися умови, викладені в пунктах СНиП 2.0601-86. У зв'язку з впливом води на гідротехнічні споруди до їх зведення висуваються додаткові вимоги, що стосуються морозостійкості і водонепроникності.

складові суміші

При підборі розчину для об'єктів, що стикаються з водою при різних умовах, слід брати до уваги не тільки склад, але і співвідношення води, коефіцієнт розширення фракцій крупного заповнювача, умови твердіння і деякі інші фактори.

Грамотний розрахунок дає можливість отримати водонепроникну, морозостійка і Самоущільнюючий суміш.

• Основним компонентом, як правило, виступає пуццолановий або сульфатний цемент. Перший з них володіє зниженим тепловиділенням, однак він не повинен застосовуватися при змінному рівні рідини. Що стосується другого представника, то його рекомендується використовувати в агресивних водних середовищах.
• Як дрібний заповнювач зазвичай застосовується полевошпатовий або кварцовий пісок. Ці продукти утворюються в результаті тривалого руйнування вивержених порід. Докладні вимоги до заповнювачів наводяться документацією ГОСТ 4797-69.
• Крупний заповнювач повинен мати достатню міцність при активному насиченні водою. У масі допускається вміст пилоподібних домішок і глини в кількості 1-2 відсотки. Що стосується величини зерен, то вона не повинна перевищувати 120 мм.
• Добавки біологічно активні з порід осадового і вулканічного походження дозволяють підвищити характеристики розчину при знаходженні в мінералізованих і прісних водах. Разом з ними використовуються гідрофобні речовини, що знижують водяну потреба.
• Розчинником є ​​звичайна вода, яка очищена від домішок мулу, глини та інших твердих частинок.

Увага! При підборі в обов'язковому порядку вказується номер номінального складу бетонної суміші, після чого здійснюється коригування компонентів. Кінцевий продукт повинен відповідати умовам експлуатації.

Показатели морозостойкости

Для гідротехнічних споруд рекомендується використовувати розчини марок в діапазоні М400-М550. При знаходженні конструкції в регіонах з негативними температурами необхідно враховувати показники морозостійкості. У таблиці наводяться основні позначення і експлуатаційні умови.

Для конструкцій з радіаційним випромінюванням

При будівництві атомних станцій і спеціальних лабораторій використовуються особливо важкі бетони, щільність яких перевищує 2500 кг / м3. Основне призначення матеріалу в даному випадку полягає в захисті від гамма-променів. Ціна подібних сумішей досить висока, що пояснюється не тільки високим вмістом в'яжучого речовини.

склад розчину

Особливою популярністю в даній сфері користуються гідратів суміші, що містять максимальну кількість води в зв'язаному стані. Тому нижче наводяться компоненти саме для їх приготування.

Завдяки високій щільності поліпшується теплостійкість і знижується усадка.

• Основоположним речовиною є портландцемент високої марки або глиноземний цемент. В окремих випадках можливе застосування гіпсгліноземістой розширюється продукції.

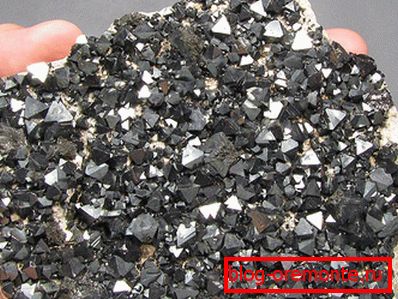

• Важливу роль при приготуванні особливо важкого розчину грає великий заповнювач, в якості якого часто виступає магнітний залізняк, який представляє собою чорний оксид заліза. Поряд з ним використовуються: чавунний скрап, барит і гематит.
• Дрібним заповнювачем може служити лімонітовий або кварцовий пісок, а також свинцева або чавунна дріб. Що стосується двох останніх речовин, то вони застосовуються в основному для отримання сумішей з підвищеними захисними характеристиками.
• Спеціальні добавки використовуються для того, щоб утримати максимальну кількість води в хімічно стійкому стані, Так як ядра водню в великих кількостях здатні захоплювати випромінювання і здійснювати його нейтралізацію.
• Розчинюючим речовиною є проста вода, Яка застосовується для інших сумішей.

Зверніть увагу! До заповнювачів, що входять до складу особливо важких бетонів, пред'являються певні вимоги. Міцність на стиск магнетиту не повинна бути менше 200 МПа, гематиту і лимонита - більше 35 МПа, бариту - від 40 МПа.

Для дорожніх і аеродромних покриттів

Щоб створити шосе або посадкову смугу, необхідно правильно підібрати склад асфальтобетонної суміші, яка після затвердіння утворює надійне і якісне покриття. За допомогою даного складу іноді влаштовуються підлоги на промислових об'єктах. Вимоги до приготування викладені в матеріалах ГОСТ 9128-2013.

базові речовини

На сьогоднішній день до проектування асфальтобетонних сумішей є два підходи. Перший з них має на увазі використання суміші з вмістом безперервної гранулометрією кам'яного заповнювача, що дозволяє створити високі механічні характеристики.

У другому випадку застосовується принцип щільного бетону, тому допускається задіяти матеріали з окатанной формою частинок.

• В якості в'яжучих речовин використовуються найчастіше в'язкі нафтові бітуми. Для гарячих складів застосовуються марки БНД 40 / 60-90 / 130 і БН 60 / 90-90 / 130, для теплих - БНД 130/200 і 200/300, БН 130/200 і 200/300. Для холодних сумішей можуть використовуватися рідкі бітуми СГ 70/130, МГО 70/130 і МГ 70/130.
• У процесі приготування застосовуються подрібнені, шлакові і природні піски, які відіграють роль дрібного заповнювача. Якість даного матеріалу істотно впливає на характеристики асфальтобетону, тому попередньо рекомендується ознайомитися з вимогами ГОСТ 8736-85.
• Крупним заповнювачем в більшості випадків виступає щебінь з масивних гірських порід, гравій або шлак. Базовим показником якості компонента є міцність при стисненні в циліндрі. Стійкість до зсуву залежить від форми зерен.
• При замішуванні також вводяться мінеральні порошки, які утворюються шляхом подрібнення доломіту, вапняків та інших карбонатних гірських порід. Можуть використовуватися подрібнені відходи промисловості, але вони не повинні містити сторонніх домішок.

Довідка! Кінцевий склад асфальтобетону підбирається за технічним завданням, складеним на базі проекту магістралі. У ньому відбивається вид, марка і тип суміші, а також конструктивний шар.

Типи застосовуваних складів

Залежно від змісту піску і щебеню виділяють кілька типів асфальтобетону, які позначаються буквами кирилиці. Далі наводиться таблиця, яка поширюється на теплі і гарячі суміші. Від показників, наведених в ній, буде залежати кінцевий призначення.

Підстави для покриттів створюються з емульсійно-мінеральних та пористих асфальтобетонних сумішей, чорного щебеню, кам'яних матеріалів і грунту. При виборі слід розуміти, що матеріали, укріплені неорганічними в'яжучими речовинами, найбільш ефективні в регіонах з м'яким кліматом.

В заключение

Ознайомлення з представленої вище інформацією піде на користь індивідуальним забудовникам, які зводять різні конструкції своїми руками, адже були розглянуті різні види розчинів. Що стосується пропорцій, то існує спеціальний калькулятор розрахунку складу бетонної суміші, що дозволяє отримати найбільш точний результат. Наочна інструкція по даній темі є на відео в цій статті.
