Товщина стін з газобетону: нормативи, технологія блокової

Те, якої товщини повинна бути стіна з газобетону, залежить від декількох параметрів і в першу чергу, це вимоги, які пред'являються проектом до теплоізоляційним характеристикам будівлі, а також від розмірів самих блоків. Крім того, стіна може бути несучої, самонесущей або просто перегородкою, від чого теж залежить товщина, крім того, є спосіб укладання або геометричне положення, в якому буде знаходитися блок при зведенні конструкції. Про все це йтиметься нижче, а в якості додаткового матеріалу ви подивіться відео в цій статті на цю тему.

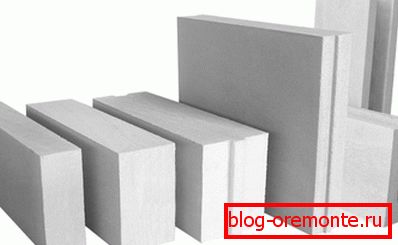

Газобетонные блоки

Газобетонные блоки

Примітка. Газобетонні блоки представляють собою різновид штучного каменю з легкого пористого бетону, в масі якого рівномірно розподілені пори діаметром 1-3 мм. Хоча матеріал і є одним з видів кам'яної піни, його не можна плутати з пінобетоном, так як той має інші технічні характеристики.

Технічні характеристики і область застосування

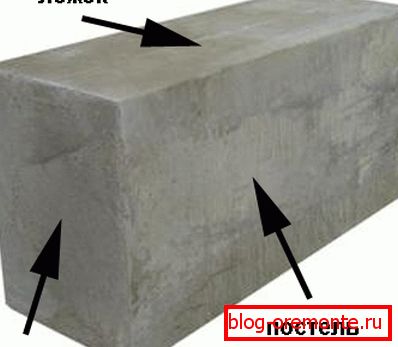

Найпопулярніший стіновий блок 600x200x100 мм
  • За складністю обробки газобетонні блоки можна порівняти з деревом - його легко пиляти свердлити і гатити.
  • У порівнянні з пінобетоном, він має більш високу теплоізоляцію і міцність, До того ж, для його виготовлення витрачається менше цементу.
Розміри Кількість на піддоні (штук) Обсяг блоку (м3) Обсяг піддону (м3) Масса блока (кг) Масса поддона (кг)
600x200x100 150 0,012 1,8 6,2-7,8 940-1170
600x200x150 100 0,018 1,8 9,4-11,7 940-1170
600x200x200 70 0,024 1,68 125-15,6 880-1090
600x250x200 60 0,03 1,8 15,6-19,5 940-1170
600x300x200 50 0,036 1,8 18,7-23,4 940-1170
600x375x200 40 0,045 1,8 23,4-29,3 940-1170
600x499x200 40 0,048 1,92 24,9-31,2 995-1250

Таблиця розмірів та обсягів газобетонних блоків UDK

Блоки AEROC (CLASSIC)
Розміри Середня щільність (кг / м3) Мінімальний клас міцності Морозостійкість (мінімальна кількість циклів) Теплопровідність (Вт / м2* t? C) Объём (м3) Масса (кг)
600x200x75 500 В2,5 F100 0,12 0,009 5,9
600x200x100 500 В2,5 F100 0,12 0,012 7,9
600x200x200 500 В2,5 F100 0,12 0,024 15,9
600x200x250 500 В2,5 F100 0,12 0,03 19,9
600x200x300 500 В2,5 F100 0,12 0,036 23,9
600x200x375 500 В2,5 F100 0,12 0,045 29,8
600x200x400 500 В2,5 F100 0,12 0,048 31,9
600x250x75 500 В2,5 F100 0,12 0,011 7,3
600x250x100 500 В2,5 F100 0,12 0,015 9,9
600x250x200 500 В2,5 F100 0,12 0,03 19,9
600x250x240 500 В2,5 F100 0,12 0,036 23,9
600x250x300 500 В2,5 F100 0,12 0,045 29,9
600x250x365 500 В2,5 F100 0,12 0,055 36,6
600x250x375 500 В2,5 F100 0,12 0,056 37,2
600x250x400 500 В2,5 F100 0,12 0,06 39,9

Таблиця параметрів газобетонних блоків AEROC (CLASSIC)

  • Для виготовлення газобетонних блоків використовують кварцовий пісок, спеціальні певним газоутворювач і, звичайно ж, цемент, а крім того, туди можуть бути додані вапно або гіпс, а також промислові відходи у вигляді золи та шлаку доменних печей. Бульбашки газу виникають в результаті взаємодії дрібнодисперсного металічного алюмінію з вапняним розчином або високолужних цементом з газообразователем - це призводить до утворення газоподібного водню, спінює всю масу. У виробництві, як правило, застосовуються алюмінієві пасти і суспензії, тому що пилоподібний алюміній непрактичний для створення розчину - сильно пилить.
  • Примітно, що природна радіоактивність газобетону набагато нижче, ніж у звичайних важких бетонів - це пояснюється тим, що в його складі відсутні щебінь і слюда - і те й інше є складовою частиною природного граніту, має підвищену природну радіоактивність.
  • Популярність такого матеріалу настільки висока, що за статистичними даними на 2014 рік його виробництвом займалися 50 країн на 240 заводах і справили його в загальному 60 000000 м3.

Нормативи по товщині

Стіна з блоків

В даний час газобетон набрав більшу популярність, і товщина несучих стін з газобетону в один блок дозволяє здійснювати будівництво, як одноповерхових, так і малоповерхових (до 5 поверхів) будинків. Але при визначенні висоти конструкції слід звертати увагу на клас міцності бетону, так як від висоти будівлі буде залежати навантаження, яку потрібно буде витримувати блокам. Також велику роль при цьому відіграє потреба в теплоізоляції і, природно, чим товще стіни, тим вони тепліше.

Кількість поверхів Необхідні марки бетону для несучих і самонесучих стін
Міцність на стиск для автоклавних блоків Розчин для кладки (найнижча марка) Морозостійкість автоклавних блоків
1-2 поверхи В2,0 М50 F25 *
До 3 стажей В2,5 M75 F25
До 5 поверхів (до 20м для несучих і до 30м для самонесучих стін) В3,5 M100 F25

*

Пояснення. Значення числа після букви F позначає кількість циклів замерзання / відтавання матеріалу. Згідно СНиП II-22-81значенія F25 досить на 50 років для експлуатації будівель з підвищеною вологістю, а якщо в приміщеннях нормальна вологість, то інструкція вказує на те, що мінімальний термін їх експлуатації -100 років.

Таблиця, яка розташована вгорі, всього лише список цифр, зрозумілих в більшості випадків лише проектувальникам, а ось на практиці це буде виглядати приблизно так: мінімальна товщина стіни з газобетону для несучих стін і колон 600 мм, а для самонесучих - 300 мм.

При цьому мається на увазі, що будуть використовуватися блоки товщиною від 200 мм і більше. Але в даному випадку розглядається тільки механічні вимоги і мова зовсім не йде про житлових будівлях, де від стіни потрібні певні теплоізоляційні властивості.

А ось те, яка товщина стіни з газобетону для житлового будинку - визначає СНиП 23-02-2003 - тут в розрахунок вже береться тепловий захист. До того ж, в таких випадках може бути застосовано зниження нормованого теплового опір конструкції, в залежності від кліматичного положення регіону і питомої витрати палива всередині будівлі. Наприклад, для Москви і Московської області значення теплопередачі зовнішніх стін має бути Rвимагати=3,13 м2t ° C / Вт, але в той же час його можна знизити до Rмені=1,97 м2t ° C / Вт (Rмені= 0,63 * Rвимагати=0,63*3,13 м2t ° C / Вт = 1,97 м2t ° C / Вт), але це лише в тому випадку, якщо будинок досить опалюється, тобто, дотримуються норми температурного перепаду між зовнішнім станом температури і внутрішньою поверхнею стін (п. 5, 13 СП 23-02-2013).

Технология блочной кладки

Монтаж отсечной гідроізоляції з утеплювачем на цоколь перед кладкою

Кладка газобетонних блоків зазвичай передбачається на цоколь стрічкового фундаменту, на плитне підставу, а також на ростверк столбчатого або пальового фундаменту - в будь-якому випадку основою повинна служити стрічка, ширина якої не менше товщини будується на ній стіни. Перед укладанням передбачається монтаж отсечной гідроізоляції (іноді з утепленням, як на фото вгорі) для того щоб звести до мінімуму вплив вологісних і температурних характеристик грунту на будівлю.

Але така обережність необхідна лише в тих випадках, коли не проводилася гідроізоляція і утеплення самого фундаменту, втім, деякі дублюють таку процедуру і це не може бути зайвим.

Як отсечной гідроізоляції можна використовувати звичайний руберойд, укладаючи його на шар розчину, або більш сучасні матеріали, такі як гідроізол або рубемаст, а також щільну пакувальну целофанову плівку.

Як утеплювач використовують мінеральну вату (не більше 20 мм завтовшки, щоб подушка не виявилася занадто м'якою) і її знову перекривають гідроізоляцією - тільки не слід використовувати шлакову вату, так як вона містить частинки залізної руди, яка іржавіє при взаємодії вологи з киснем.

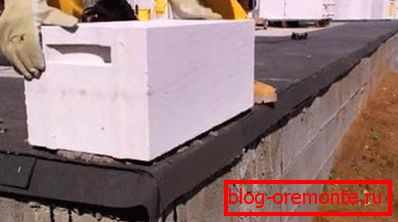

Монтаж первого блока

Перший ряд зазвичай кладуть нема на клей, а на цементно-пісочний розчин товщиною не менше 20 мм - це дозволяє нівелювати загальний рівень в разі похибки на цоколі або приховати перепади гідроізоляційного шару. Перший блок лягає на кут і від нього в дві сторони починається кладка, але не по всьому периметру, а всього на кілька блоків вгору і в сторони, щоб створити замкове з'єднання.

Все последующие ряды лучше всего класть на специальный раствор типа «YTONG» или обычный плиточный клей - тогда толщина шва при кладке газобетона получится не более 5 мм.

Розтягування кладки а) неперев'язаному перетин; б) перев'язане перетин; в) вигин перев'язаного перетину

Незалежно від того, яка на даний момент товщина стіни, ГОСТ 5781-82 і ГОСТ 10884-94 рекомендують проводити поперечне армування кладки для забезпечення всієї конструкції необхідної міцності на розтягнення розрив і злам.

Для максимального захисту будівлі на опір подібним механічних навантажень, армування здійснюється в першому, а потім, в кожному четвертому ряду будується стіни, але в обов'язковому порядку в нижній і верхній частині віконних і дверних прорізів. При будівництві одноповерхових будівель заввишки до 3 м, армування слід виробляти, як мінімум, на двох рівнях будується стіни, якщо в ній відсутні будь-які отвори.

армування кладки

При будівництві несучих стін найкраще використовувати лоткові (П-подібні) блоки - там вже є готова траса для укладання арматури - такий камінь у нас продається від виробника AEROC. Але в тих випадках, коли ви укладаєте звичайний блок типу UDK, то такі канавки вам доведеться проштробити своїми руками - зробити це досить легко, так як пористий бетон добре піддається обробці.

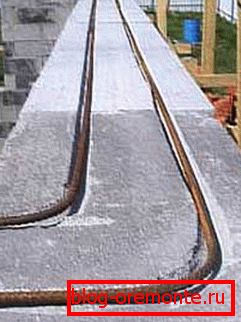

Вигин штроб на кутах будинку

Для армування зазвичай використовують прут типу AIII перетином 8-10 мм або дріт-катанку, але в будь-якому випадку її товщина не повинна бути менше 6 мм. На кутах будинку (замках) найкраще робити плавні вигини канавок, як це показано на верхній фотографії - так ви зможете збільшити конструкційну міцність коробки.

Величина штроби повинна трохи перевищувати перетин арматури, щоб в канавку вмістився також клейовий розчин, і в зоні металу не залишалося кисневих пазух - це запобіжить іржавіння матеріалу.

утеплення газобетону

Якщо при будівництві будинку у вас витримана рекомендована товщина газобетону, то це ще не означає, що вам там буде тепло, особливо, якщо ви живете в північних регіонах Росії - адже 60 см, це всього лише параметр міцності для несучої стіни. Отже, вам доведеться утеплювати будинок зовні або зсередини, хоча перший варіант значно краще і зручніше з технічної точки зору.

Для термоізоляції зазвичай використовується три види матеріалів - це мінеральна вата, пінопласт або екструдований пінополістирол.

Кріплення утеплювача ударним грибком-дюбелем

Зазвичай будь-який тип утеплювача фіксують ударними грибками-дюбелями з розрахунку 4-5 штук на метр квадратний, але якщо це пінопласт або екструдований пінополістирол під декоративну штукатурку, то його додатково закріплюють плитковим клеєм, намазуючи його по периметру і центру панелі.

До того ж термоізоляція може укладатися, як безпосередньо на стіну, так і між профілів обрешітки - все залежить від типу облицювального матеріалу, яким ви будете обробляти будівлю. Наприклад, якщо це буде сайдинг, то утеплювач можна просто наколоти на кронштейни для профілів каркаса і лише в деяких місцях для надійності зафіксувати дюбелями.

Блок ріжеться ножівкою з великими зубами

Примітка. Слід зазначити, що різка залізобетону алмазними колами і алмазне буріння отворів в бетоні не мають з газобетоном нічого спільного, так як останній з легкістю обробляється звичайними інструментами.

висновок

На закінчення слід сказати, що, незважаючи на те, що ціна газобетону досить помірна, все одно не слід робити кладку такої товщини, щоб повністю забезпечити потреби термоізоляції приміщення. Набагато простіше і ефективніше вдатися до монтажу додаткового утеплення будівлі з подальшим облицюванням.
