Вибираємо бетонний вібратор: огляд моделей

21-04-2018

Будівництво

Будь-яка бетонна суміш при твердінні віддає вологу, яка залишає після себе пори, зменшуючи щільність матеріалу і для того щоб такі порожнечі ліквідувати, застосовуються різні методи (утрамбовування, вакуумирование), а також будівельний вібратор для бетону.

Розміри і потужність такого інструменту залежать, в першу чергу, від обсягу укладається розчину, а також від ваших особистих переваг. Нижче ми проведемо невеликий огляд таких інструментів і їх можливостей, а також продемонструємо вам відео в цій статті на цю тему.

огляд

Примітка. Всі агрегати такого типу, будь-то саморобний, бензиновий або електричний вібратор для бетону призначаються для ущільнення розчину при його укладанні. При русі суміш як би розріджується і різнорідні матеріали (пісок, щебінь, цемент, арматура) сходяться найбільш щільно, не залишаючи місця для тертя. Чим менше будуть макропори між елементами, тим вище щільність матеріалу і його фізична маса.

Деякі моделі заглибних вібраторів

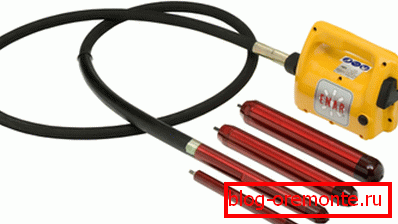

АВТО - це електровібраторів для бетону з потужністю двигуна 2,3 кВт, 1800об / хв, вагою 4,5 кг, працює від мережі 220В, 50-60Гц. У комплекті поставляється чотири вібробулави AX зі вбудованим ексцентриком і подвійним сальником, а їх параметри (діаметр / довжина в мм / вага в кг) складають AX25 - 25x300x1; AX38 - 38x345x1,9; AX8 - 48x370x3,4; AX58 - 58x410x5,5. Відповідно, ними можна обробити певну кількість бетону - 10м³, 17м³, 28м³ і 5м³ за одну годину роботи.
Для передачі крутного моменту від двигуна на булаву застосовується гнучкий вал моделей TAX і TAXE, де після букв стоїть цифра, яка вказує на його довжину. Так інструкція передбачає стандартні варіанти по 1м (3 кг), 1,5 (3,5 кг), 2м (4кг), 3м (5 кг), 4м (6кг), 5м (7кг), 6м (8кг). Такий вал має кручену металеву оплетку для посилення міцності, а в місцях з'єднання булави з двигуном - посилення з каучуку.

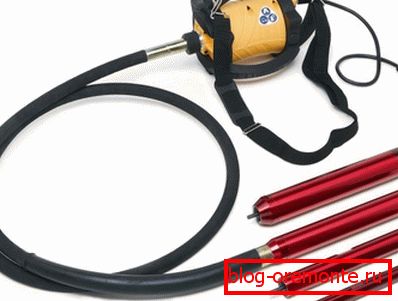

ДИНГО - це електричний бетоновібратор з потужністю двигуна 2,3 кВт, 1800об / хв, вагою 4,5 кг, працює від мережі 220В, 50-60Гц. У комплекті поставляється чотири вібробулави AX зі вбудованим ексцентриком і подвійним сальником, а їх параметри (діаметр / довжина в мм / вага в кг) складають AX25 - 25x300x1; AX38 - 38x345x1,9; AX8 - 48x370x3,4; AX58 - 58x410x5,5. Відповідно, ними можна обробити певну кількість бетону - 10м³, 17м³, 28м³ і 5м³ за одну годину роботи.
Як бачите, основні параметри тут ідентичні АВТО, але це і не дивно - обидві фірми знаходяться в Іспанії та пристосовуються до місцевого попиту, хоча це стосується більшості європейських країн. До речі, вібробулави тут теж від одного і того ж виробника - AX - тому і їх параметри теж ідентичні.

SPYDER - це високочастотний вібратор для бетону з вмонтованим перетворювачем, що робить його більш легким і мобільним в порівнянні з пристроями, що підключаються, хоча якість ущільнення розчину тут, аж ніяк, не страждає. Маса агрегату істотно менше, так як електронні перетворювачі набагато легше механічних перетворювачів. Потужність SPYDER 1,2 кВт при масі 2,95кг, з рівнем захисту 1P67, для харчування досить звичайної розетки на 220 В, 50-60 Гц.
У комплекті поставляється три булави MB з наступними параметрами (маса (кг) / діаметр (мм) / швидкість обертання (об / хв) / потужність): MB32 - 9/36/12000 / 1,9; MB52 - 12/50/12000 / 1,9; MB62 - 14/58/12000 / 1,9. При цьому такими пристроями ви можете за одну годину ущільнити 20м³, 30м³ і 35м³ суміші відповідно.

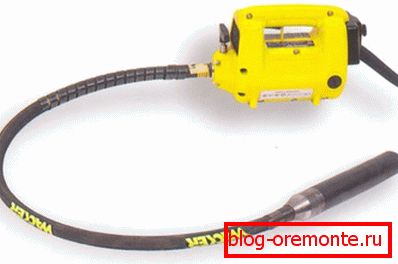

Глибинний портативний вібратор для бетону теж не має єдиних параметрів по потужності і ваги, хоча застосовується для аналогічних цілей, просто такі моделі більше підходять для домашнього користування. Наприклад, потужність 0,7 кВт відповідає валу на 2м і булави діаметром 25 мм; 1,4кВт відповідає валу на 2м і булави діаметром 35 мм; 1,4кВт відповідає валу на 2м і булави діаметром 45 мм.
Для приведення агрегату в дію потрібно харчування 220В, 50-60Гц для однофазного асинхронного двигуна, який з'єднується з Вібронаконечник гнучким валом. Наконечник этого механизма снабжён планетарным вибрационным механизмом или так называемой «планетаркой». Конечно, цена портативных агрегатов наиболее низкая среди подобных электроинструментов.

Є ZDB35-CL - це бензиновий вібратор для бетону в ранцеві виконанні, тобто, під час роботи його надягають, як рюкзак, що дозволяє працювати на віддалених об'єктах, де немає ліній електропередач. В даному випадку задіяний карбюраторний двигун HONDA GX35, який з'єднаний з наконечником гнучким валом 2м довжиною.

Є ZDB-160 - це підлоговий погружной вібратор для бетону, що працює від карбюраторного двигуна HONDA GX35, який з'єднаний з наконечником гнучким валом 6м довжиною. Знову-таки перевага агрегату полягає в тому, що його можна використовувати на віддалених об'єктах, де немає ліній електропередач.

MAKITA BVR450RFE - це погружной акумуляторний вібратор для бетону, який застосовується при зведенні монолітних конструкцій для ущільнення розчину. Вага такого інструменту всього 3,7кг, що для подібних робіт дуже небагато, тому ним можна працювати своїми руками досить тривалий час.
Довжина всього інструменту становить 1 483 мм, гнучкий вал - 1200 мм, а діаметр штанги і булави - 25 мм з частотою 13000 коливань в хвилину. У цій моделі використовується акумулятор типу Li-Lon на 18І, ємністю 3А / год.

Примітка. Деякі користувачі Інтернет шукають в мережі настінний вібратор для бетону, але такий стан може зайняти будь-який з інструментів, якщо двигун знаходиться на великій відстані від булави. Найбільше для цього підходять підлогові агрегати, де довжина гнучкого валу досягає 6м.

ущільнення суміші

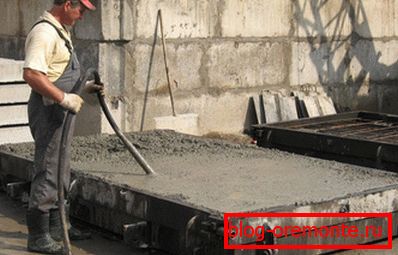

Як уже було згадано вище, ущільнення бетону проводиться різними способами, з однією і тією ж кінцевою метою - добитися підвищення якості шляхом найбільш щільного укладання складових компонентів і правильного їх розподілу в формі і опалубці.

Така обробка безпосередньо позначається на загальній масі розчину, так, якщо куб суміші до ущільнення важить близько 2,2т / м³, То після обробки вже від 2,4т / м³ до 2,5т/м³ (отсюда и название «тяжёлые бетоны»). Настоящий процесс не просто увеличивает массу, но также повышает количество циклов морозостойкости и делает монолит водонепроницаемым.

На будівельному ринку на даний момент існує три типи заглибних вібраторів по частоті: 1) низькочастотні, 2) середньо частотні і 3) високочастотні. Так, варіант №1 передбачає до 3500 коливань в хвилину з амплітудою до 3 мм; варіант №2 - 3500-9000 коливань в хвилину з амплітудою 1-1,5 мм; варіант №3 - 10 000-20 000 коливань в хвилину з амплітудою 0,1-1 мм.

Низькочастотні агрегати зазвичай використовують для сумішей з крупним заповнювачем - від 50 мм до 70 мм, середня частота - для фракції 10-50 мм, а висока - від 10 мм і менше (дрібнозернисті бетони).

Безумовно, такі норми повинні дотримуватися в промисловому і цивільному будівництві, але в приватному порядку зазвичай використовують той інструмент, який є в наявності. Невідповідність зазвичай ведуть не до зниження якості продукції, а до збільшення часу виробництва.

висновок

Деякі намагаються зібрати саморобний вібратор для бетону для будівництва на своїй ділянці, але така конструкція навряд чи себе виправдає. Для тимчасового користування ви завжди зможете взяти подібний інструмент напрокат, тим більше що в такому випадку, ви без праці підберете його по потрібній частоті, в залежності від заповнювача бетону.
