Вібратор для бетону - гарантія якісного укладання: пристрій,

Згідно СНиП, якісна укладання бетону вимагає обов'язкової вібрації, яка забезпечує необхідну щільність суміші і дозволяє позбутися від залучених бульбашок повітря. Для її забезпечення застосовується спеціальний будівельний інструмент - бетоновібратор. Ми розповімо, як влаштований такий агрегат, які різновиди бувають, а також покажемо, як зробити вібратор для бетону своїми руками.

ущільнення бетону

Якість бетонування залежить від безлічі параметрів, особливо важливу роль відіграють такі моменти:

• Правильно підібрана рецептура і склад суміші. Від цього параметра буде залежати марка отриманого бетону, як наслідок - міцність матеріалу на стиск і здатність витримувати навантаження, а також його морозостійкість, пластичність та інші основні показники;
• Якісне перемішування компонентів суміші. Це також необхідне і досить істотна умова нормального бетонування, так як для отримання міцного каменю потрібно максимально рівномірний розподіл всіх інгредієнтів за обсягом суміші;
• Правильне укладання. Монолітне будівництво передбачає певний режим лиття, найчастіше безперервний, а також обов'язкове використання вібрації.

  Зверніть увагу! Вібрація - це механічна дія на Свіжоукладену бетонну суміш за допомогою гармонійних коливань, що передаються безпосередньо або за допомогою впливу на опалубку або арматурний каркас.

За допомогою вібраційного впливу вдається підвищити щільність розчину, а також позбутися від пухирців повітря, які неминуче залучаються до бетон під час перемішування і укладання. Крім того, підвищується швидкість взаємодії компонентів, поліпшується зв'язка суміші з арматурою, зростає міцність і якість отриманого бетону.

Також слід зазначити, що вібрація дозволяє використовувати важкі і худі марки розчинів, пластичність яких досить низька.

Зверніть увагу! За рахунок зменшення кількості пір і капілярів всередині каменю, а також за рахунок збільшення швидкості і активності взаємодії компонентів і гідратації цементу, зростає морозостійкість і вологостійкість отриманого матеріалу. Крім того, за рахунок вібрації суміш набагато щільніше і швидше заповнює весь обсяг опалубки, що також важливо для якісної укладання бетону.

Устройство и разновидности вибраторов

Принцип действия

Всі види виброинструмента для бетону працюють за одним принципом: енергія обертання перетворюється в коливальну енергію, яка впливає на суміш. Для реалізації такого перетворення використовується ексцентричний вал, центр ваги якого зміщений відносно осі обертання.

Таке зміщення призводить до виникнення відцентрової сили, яка діє по лінії радіуса обертання від центру до зовнішнього краю окружності.

Так як дебалансние елемент постійно обертається, то напрямок виникає сили постійно змінюється, а будь-яка прикладена сила (якщо вона достатня) викликає рух. Але так як напрямок дії сили змінне, то замість спрямованого руху виникла підозра, частота якого дорівнює частоті обертання валу з ексцентриком.

Грубо кажучи, така конструкція постійно прагне покинути вихідне положення, але, змістившись на міліметр в одну сторону, відразу починає рух в іншому, а потім і в протилежному напрямку.

Для того щоб забезпечити обертання валу, використовують різні види двигунів. Це можуть бути електродвигуни, двигуни внутрішнього згоряння або пневматичні приводи. Найчастіше використовують електричні мотори з живленням від мережі 220 вольт.

Процес передачі вібраційного впливу суміші залежить від типу і конструкції інструменту, а також від нюансів укладання. Далі ми розглянемо основні різновиди бетоновібраторов, серед яких розрізняють такі основні типи:

  Зверніть увагу! Від типу конструкції залежить пристрій вібратора для бетону, причому в першу чергу розрізняється спосіб передачі коливань розчину і спосіб передачі обертання вібраційному валу від вала двигуна.

глибинні

В першу чергу ми хочемо розглянути найбільш універсальний і поширений тип інструменту - глибинні або заглибні вібратори.

Вони бувають двох типів:

1. Електромеханічні з двигуном частотою 50 Гц і гнучким валом передачі обертання;
2. Високочастотні з занурювальним двигуном, що знаходяться в наконечнику.

Перший тип являє собою пристрій, що складається з трьох основних вузлів:

1. Електричний асинхронний двигун частотою 50 Гц. Двигун знаходиться на поверхні і за межами опалубки або зони бетонування. Як правило, застосовують агрегати потужністю 0.5 - 2.5 кВт;
2. Гнучкий вал, який складається з сталевого троса і пластикової гнучкою оболонки. Також пристрій має механізм кріплення троса до валу двигуна на одному кінці, до валу вібратора - на іншому;
3. Вібраційний наконечник або булава, яка представляє собою сталевий циліндр, в якому на підшипниках і муфтах встановлений планетарний вібраційний механізм.

Такий інструмент, як правило, є переносним, за винятком випадків, коли проводиться масштабне бетонування і пакети вібраторів підвішені на рамі, що переміщується кранами. До мінусів даного пристрою можна віднести досить велику вагу двигуна і невисоку частоту вібрації, так як швидкість обертання валу обмежена.

Також слід враховувати, що гнучкий вал вимагає відходу і мастила, а наконечник схильний до серйозних впливів, які при неправильному догляді швидко зношують пристрій. Перевагою є порівняно невисока ціна інструменту.

Високочастотні агрегати є найбільш зручними і якісними, однак, і більш дорогими. Тут двигун високої частоти - 200 Гц - знаходиться безпосередньо в булави, яка на спеціальному подовжувачі занурюється в розчин. Висока частота вібрації (близько 10 - 12 кГц) забезпечує більш якісне ущільнення бетону.

Двигун працює від напруги 36 В і підключається до мережі через трансформатор і перетворювач частоти. Існують також високочастотні вібратори на 220В, в яких перетворювач частоти і трансформатор вбудовані.

  Зверніть увагу! Занурювальні вібратори є найбільш зручним і універсальним інструментом, який підходить для більшості бетонних робіт, таких як спорудження фундаментів, армопояс, ростверків, плит, стін і колон з армуванням середньої частоти.

поверхневі

поверхневі вибраторы часто называют виброрейками, так как они представляют собой двигатель с эксцентриком, корпус которого передает вибрацию правилу, с помощью которого разравнивают раствор при укладке стяжки. Правило или рейку обычно двигают по маякам, однако возможно и самостоятельное движение.

Цей пристрій підходить для спорудження неглибоких стяжок, плит, майданчиків, доріжок, ступенів і т.п. Також зустрічаються поверхневі вібраційні установки, де замість рейки використовується металева площадка. Призначення у них таке ж.

Зверніть увагу! Подібний інструмент має досить вузьку сферу застосування і для спорудження масштабних об'єктів, фундаментів, колон, ростверків і поясів не підходить.

зовнішні

Також досить широко застосовують зовнішні вібраційні установки. Вони найбільш прості: двигун з дебаланс кріпиться до опалубки і передає вібрацію розчину через неї.

Такі пристрої добре себе показали при монолітному будівництві стін, колон і Армопояс, однак для плит, стяжок і масивних фундаментів вони не годяться. Виріб повинен мати максимальну площу зіткнення з опалубкою і бути досить тонкостінних.

Двигуни тут застосовуються в основному високочастотні (характерно і для поверхневих пристроїв), що дозволяє найбільш якісно укласти бетон і отримати міцне виріб з якісної геометрією.

Зверніть увагу! При будівництві колон, стін і ростверків з частим армуванням альтернативи зовнішнім вібраторів часто зовсім немає, так як глибинні пристрої просто не пройдуть через арматурну грати.

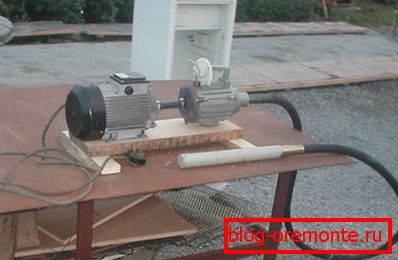

Виготовлення вібратора будинку

Якщо ви не бажаєте купувати або брати вібратор для бетону в оренду, тоді наша інструкція допоможе вам спорудити його самостійно:

1. Булава виконується із сталевого циліндра діаметром 40 мм, в який на підшипниках поміщають сталевий стрижень, до якого збоку приварений більш короткий відрізок сталевого стрижня квадратного перетину. Один кінець циліндра закривають кришкою на різьбі або заварюють, а з другого виводять вал і роблять на ньому наскрізний поперечний отвір для кріплення шплинтом;

1. Гнучкий вал роблять з армованого гумового шланга, всередину якого поміщають сталевий трос від автомобіля або трос для прочищення каналізації. На кінці троса приварюють відрізки стрижня, якими він буде кріпитися до валу двигуна і валу оконечника;

1. Як мотора найкраще використовувати потужну болгарку, так як частота її обертання максимальна. Також підійде потужна дриль.

1. Місця з'єднань краще закрити гумовими трубками і хомутами від попадання пилу і розчину, особливо це стосується підшипників булави. Саму булаву обов'язково вкрити пластиковим або гумовим кожухом, щоб уникнути корозії від контакту з бетоном.

  Зверніть увагу! Подбайте про те, щоб в підшипники не потрапляла вода, розчин або пил, інакше їх може заклинити і пошкодити двигун.

висновок

Для різних бетонних робіт обов'язково застосовують глибинний, зовнішній або поверхневий вібратор для бетону.

Відео в цій статті допоможе вам зрозуміти, як проводиться укладання з вібрацією.
