Види бетонозмішувачів: принцип роботи гравітаційних,
Якщо ви вирішили затіяти невеликий будівництво, ви можете обійтися ємністю для розчину і лопатою. Інша справа, коли передбачається звести господарські будівлі або житловий будинок. В даному випадку не обійтися без бетонозмішувача, який суттєво полегшить процес.
загальні знання
Конструкція у нього досить проста - бочка з привареними всередині лопатями, по яких стікає розчин під час перемішування, і мотор редуктор або двигун з ремінною передачею. На відміну від них, розчинозмішувачі їх не мають, а в класичних бетономішалках зовнішній корпус залишається на місці, а всі роботи проводяться лопатями всередині нього.
Обсяги обладнання бувають різними, наприклад, мінімальний для приватного подвір'я 0,25 м3, Ціна яких невелика. Промислові зразки відрізняються оснащенням і додатковими пристосуваннями. Про них і поговоримо в даній статті.
типи
За типом роботи бетонозмішувачі можна розділити на:
| безперервні | В даному випадку мається на увазі повний набір технологічних процесів, серед якого: · завантаження інгредієнтів; · змішування; · вивантаження з устройства.Для цього апарати оснащують необхідним обладнанням виробництва і контроля.1. Їх також застосовують в тому випадку, коли необхідно приготувати бетонний розчин у великих обсягах, наприклад, для заснування дорожнього полотна. 2. Використовують обладнання і для виробництва жорстких бетонів. Такі бетонозмішувачі поділяють на: · Гравітаційні, коли обертання барабана відбувається на роликовому механізмі, а витяг суміші проводиться за спеціальним лотку для бетонних виробів; · З примусовим перемішуванням - змішування інгредієнтів бетонного розчину відбувається завдяки обертовим усередині корпусу лопатей, а сам корпус залишається нерухомим. |
| циклічні | Дане обладнання дозволяє отримувати готовий бетон порціями, після закінчення чергового циклу процесу. Його головна характеристика - обсяг бетонного розчину за годину циклової работи.Чаще всього їх застосовують при заливці конструкцій, де передбачена подача суміші невеликими партіями. Робота відбувається наступним чином: · завантаження компонентів; · їх перемішування; · вигрузка.Затем починається новий цикл. Інгредієнти можна подавати своїми руками або використовуючи дозатори. В останньому випадку застосовують спеціальну електронно-обчислювальну техніку. Інгредієнти відмірюють за допомогою комп'ютера по заданих параметрах. Якщо ж завантаження проводиться оператором, він зобов'язаний відстежувати правильність процентного співвідношення компонентів в готовій бетонній суміші. Циклічні бетонозмішувачі за принципом дії поділяють на: · планетарные; · Гравітаційні; · Примусові. |

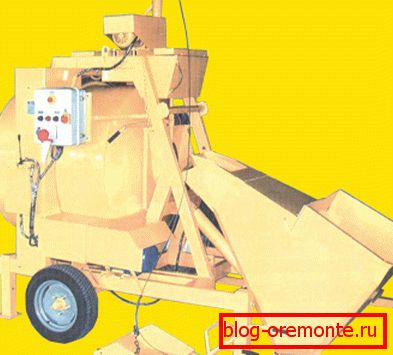

гравітаційні
- У таких бетоносмесителях використовують принцип сили тяжіння. Їх конструкція складається з:
- приемника для компонентов;
- барабана з лопатами;
- вивідного лотка для вилучення готової суміші.
- Інгредієнти перемішуються в горизонтальній площині або під нахилом.
- Обертання барабана здійснює електричний або дизельний двигун. Розташовані в ньому лопаті підхоплюють компоненти, а за рахунок сили тяжіння вони падають вниз, що і забезпечує нормальне їх перемішування.
- Встановлюють барабан на нерухомій рамі, а обороти здійснюються за рахунок роликового механізму. Швидкість розраховують з урахуванням виникаючих в процесі зайвих відцентрових сил, так як вони можуть зіпсувати якість розчину і навіть завдати шкоди деталям механізму.
Порада: в такому обладнанні зазвичай готують суміші об'ємом не більше 1 м3.

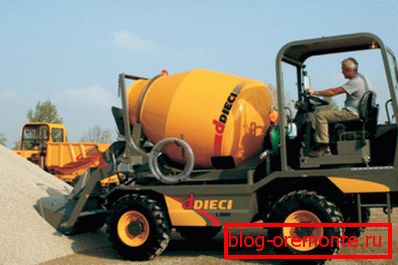

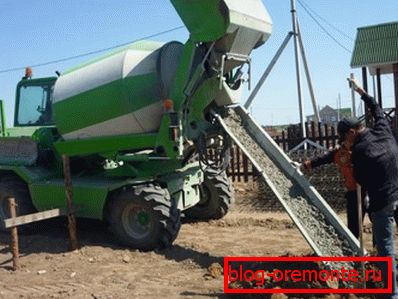

Розроблені мобільні установки без проблем можуть бути переміщені на потрібну ділянку робіт. Пересувний бетонозмішувач (Автобетономішалка) також відносять до даного типу.
примусові
горизонтальні
Вони характеризуються горизонтальним розташуванням валів, а перемішування інгредієнтів відбувається лопатями. Компоненти завантажуються в барабан, а потім вони починають обертатися, змішуючи їх до однорідної маси.
У даній конструкції є маса переваг перед попередніми пристроями, наприклад, за якістю готової суміші. Між іншим, бетони, в яких передбачена велика кількість різних добавок, отримують лише в таких бетоносмесителях.
Конструкція зазнала змін і являє корито з підшипниками в торцях. Вони дозволяють утримувати горизонтальні вали, на яких прикріплені лопаті.
Порада: примусові бетонозмішувачі використовують для роботи з невеликими і однорідними інгредієнтами, для великих компонентів вони не підходять.
вертикальні
- В даному випадку вали розташовані вертикально в нерухомому циліндричному корпусі.
- Завантаження в нього відбувається зверху, а вивантаження - знизу.
- У циліндричному корпусі є добірний циліндр, що захищає ємність від того, щоб суміш не накопичувалася по краях. Усередині нього встановлені 4 стійки з лопатями.
- Лопаті поділяються на добірні і перемішують.
- У стійок може бути різна довжина, завдяки чому суміш при перемішуванні потрапляє з одних лопаток на сусідні. Таким чином, вдається отримати однорідність суміші і її високу якість.
- Точка вивантаження розташована набагато вище, ніж у бетоносмесителей з горизонтальними валами.
Надійність даного обладнання набагато вище за попередній варіант. Тому воно є найпопулярнішим на промислових розчинно-цементних вузлах і заводах. Єдиний недолік - для роботи потрібно потужне джерело живлення.
Планетарные
Дані апарати за своєю конструкцією належать також до примусових бетонозмішувач. Перемішування бетонного розчину здійснюється завдяки обертанню механізму з лопатями. Устаткування характеризується використанням нових технологій, які дозволяють домогтися необхідних підсумкових результатів.
Назва пристрою отримали завдяки планетарному редуктора в конструкції. Він складається з декількох планетарних шестерень, які обертаються навколо основної центральної шестерні.
Для роботи використовується електродвигун, який передає обертальний момент на центральну зірочку, що обертає згодом змішувальні лопатки. Така схема виключає утворення «мертвих зон» і підвищує якість і швидкість приготування бетону.
одновальні
Складається пристрій з рами з нерухомою ємності камери змішувача. На останній розташований змішувальний вал, а на ньому - змішувальні лопатки. У процесі їх обертання утворюються 2 просторові полуспіралі, які рухаються назустріч. При цьому лопатки перекривають один одного і захищають простір від можливих «мертвих зон».
Завдяки бічним скребки, вдається автоматично очищати бічні поверхні апарату. Кількість лопаток безпосередньо залежить від класу і вартості одновального бетонозмішувача.
Гідність апарату в тому, що він може гарантувати якісне перемішування компонентів за мінімальний час. Але, за даним показником планетарний і двовальний бетонозмішувач його перевершують.
Устаткування відрізняється:
- простою схемою;
- неприхотливості;
- високою надійністю;
- ремонтопригодностью.
Електричну схему, яка складається з захисту і запуску двигуна, зможе полагодити навіть непрофесіонал.
двохвальним
Відносяться до механізмів примусового типу і характеризуються безперервним процесом. Зручні і надійні апарати дають можливість готувати якісні бетонні розчини в великих обсягах і будь-якої складності.
Корпус виготовляють з високоміцного чавуну, надійно захищеного від вібрацій і зносу. Устаткування дозволяє замінювати рухаються деталі прямо в процесі роботи.
Апарат оснащений клапанним вузловим з'єднанням, що дозволяє продовжити період експлуатації вузлів пристрою. Датчики дають можливість регулювати подачу масла в автоматичному режимі, через що його витрата знижується.
Інструкція передбачає подачу компонентів бетонної суміші спеціальними дозаторами, розміщеними у верхній частині пристрою. У змішувати барабані розміщено 2 вала, на кожному з яких є 5 лопаток. При обертанні валів суміш рухається в горизонтальній і вертикальній площині.
Порада: двохвальн обладнання для перемішування є ідеальним варіантом для виробництва будівельних сумішей і виготовлення товарних бетонів. З їх допомогою вдається створювати високоміцні залізобетонні конструкції.
висновок
Важко уявити будівельні роботи без бетону. Його використовують для фундаменту, стін, підлог і перекриттів.
Для його підготовки необхідно правильно і якісно перемішувати інгредієнти не вручну, а в спеціальних бетоносмесителях. Про видах останніх і була присвячена ця стаття. Відео в цій статті допоможе знайти вам додаткову інформацію з цієї тематики.
