Вигрібна яма з бетонних кілець на дачній ділянці: принцип

Не секрет, що заміські будинки або дачі рідко підключаються до централізованої каналізації, а тому ще на етапі проектування об'єктів необхідно передбачити наявність автономної системи утилізації стічних вод і відходів, такий наприклад як переливна вигрібна яма з бетонних кілець.

У цій статті ми розглянемо основні моменти, пов'язані з конструкцією таких систем, а також розповімо про їх будівництві.

Принцип функціонування вигрібних ям

Перед тим як розглянути креслення вигрібної ями з бетонних кілець, розповімо про особливості функціонування цієї системи.

• На початковому етапі стічні води, пройшовши через сифон і похилу каналізаційну трубу, проникають в приймальну камеру.
• У приймальній камері відходи поділяються на два основних компоненти - на важкі і легкі складові. Знову ж таки, всередині приймальної камери протікають процеси первинної обробки фекальних вод за допомогою хімічної нейтралізації, природного гниття, окислення і бродіння.

У підсумку, початковий обсяг стоків стає хімічно менш активним, а, отже, вже на цьому етапі представляє меншої шкоди для навколишнього середовища.

• Поступово нові обсяги стічних вод проникають в приймальну камеру, а тому рівень вмісту піднімається. Дійшовши до певного рівня, вміст системи досягає висоти переливного отвори, яке розташоване вище вхідного отвору.

Досягнувши переливного отвори, рідина, відповідно до закону сполучених посудин, переливається в іншу ємність (фільтруючий колодязь), яка оснащена фільтрує дном.

Важливо: В середньому раз в 2 місяці накопичувальна система повинна очищатися від вмісту методом асенізації. В процесі очитки в систему занурюється відкачує рукав (шланг), підключений до ємності з компресорним обладнанням.

схема системи

Перед тем как начать строительство выгребной ямы из бетонных колец, необходимо составить схему, в соответствии с которой можно будет рассчитать параметры производительности системы. Корректность составления схемы - это важный момент, от которого будет зависеть удобство и эффективность строительного объекта в целом (читайте также статью «Гвозди по бетону – возможность создать прочный и надежный крепеж»).

Важливо: Проектуючи вигрібну яму, необхідно заздалегідь продумати під'їзні шляхи для асенізаційної машини. Трапляється так, що цей момент не береться до уваги і згодом потрібно переробка всієї системи очисної споруди, що, зрозуміло, дорого, важко і не завжди представляється можливим.

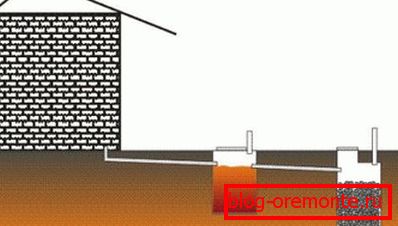

На наведених вище і нижче малюнках ви можете бачити пристрій септика, який складається з наступних компонентів:

• колодязь, обладнаний герметичним дном;
• колодязь, обладнаний фільтруючим дном;
• труби і сполучна арматура.

Якщо з тих чи інших міркувань ви плануєте скидання очищених стоків у водойму, то, відповідно до норм і вимог санітарно-епідеміологічних служб, відходи, крім основної очищення, повинні будуть піддаватися доочищення та знезараження. Отже, крім раніше перерахованих компонентів системи, буде потрібна додаткова ємність із залізобетонних кілець, в якій будуть протікати ці процеси.

Важливо: Інструкція будівництва вигрібної ями повинна розроблятися з урахуванням вимог по відстані, а саме, до найближчого колодязя або свердловини повинно бути не менше 30 метрів, а до будівельних об'єктів не менше 5 метрів.

Тепер спробуємо розрахувати робочий об'єм вигрібної ями. Зробити це зовсім нескладно, досить обчислити об'єм кожного кільця і ​​помножити отримане число на кількість кілець. І навпаки, знаючи який обсяг вам необхідний, ділите це число на обсяг одного кільця і ​​отримуєте необхідну кількість залізобетонних складових.

Розрахунок внутрішнього обсягу кільця можна виконати за такою формулою: V =? D? H / 4 (V - об'єм;? = 3,14; D - діаметр; Н - висота кільця). Втім, можна зробити простіше і дізнатися цей параметр у виробника або у продавця.

заготовляємо матеріали

Устройство выгребной ямы из бетонных колец предполагает предварительную заготовку необходимых стройматериалов (см.также статью «Шлакобетон – все, что нужно знать о данном виде материалов»).

Нам буде потрібно наступне:

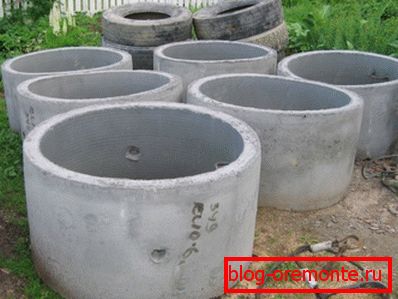

• залізобетонні кільця (розмір і кількість відповідно до схеми);
• залізобетонні перекриття, підібрані відповідно до типорозмірами кілець;
• полімерний або металевий вхідний люк;
• цементний розчин (на основі цементу марки не нижче М400);
• рідке скло;
• бітумна мастика та інші гідроізоляційні матеріали.

Важливо: В процесі будівництва може знадобитися різання залізобетону алмазними колами і про це слід подумати заздалегідь.

послідовність робіт

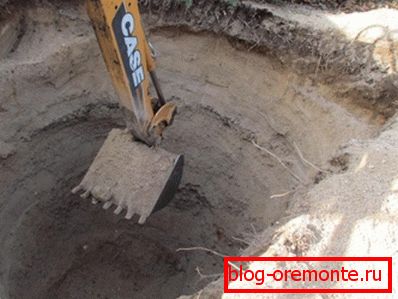

• В намічених місцях копаємо два котловани.

• Використовуючи кільця з дном, котлован просто ущільнюємо. Якщо кільця без дна, нижню частину котловану бетонуючи (товщина шару повинна бути не тонше 10 см).

Так як друга ємність не передбачає необхідності в повній герметичності, залізобетонні кільця укладаємо прямо на грунт. Але до цього доцільно організувати дренаж ями, ущільнивши дно гравійної або щебеневої засипанням.

• У міру висихання, бетонний шар герметизируем рідким склом.
• Встановлюємо кільця в котловани. Для цього застосовуємо підйомну техніку, через брак такої працюємо вручну, але з дотриманням техніки безпеки.
• Кожне кільце на стику ізолюємо, застосовуючи ущільнювач з камерної або скатної гуми. Бічна поверхня стиків покривається бітумною мастикою, а потім цементним розчином.

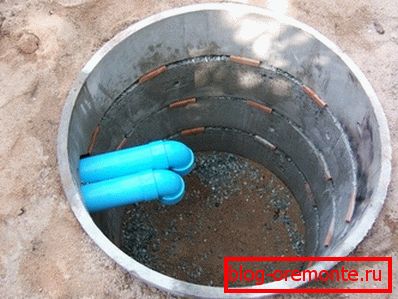

• На наступному етапі прокладаємо труби, і саме зараз може знадобитися алмазне буріння отворів в бетоні. Якщо цією послугою скористатися не вийде, отвори в кільцях доведеться пробивати перфоратором.

Траншея під укладку труб повинна копатися на глибину промерзання 1-1,5 м з ухилом в 3-5%.

• Після того як система змонтована і труби укладені, проводимо випробування. Заливаємо воду і оглядаємо всі стики і з'єднання на предмет наявності течі. Якщо течі немає, монтуємо верхнє перекриття і встановлюємо люк.

висновок

Как вы сами могли убедиться, выгребная яма из бетонных колец своими руками может быть построчена, причем цена готового результата будет на порядок ниже, чем при участии профессиональных монтажников и сантехников (см.также статью «Мозаичный бетон для изготовления красивого пола с мраморной крошкой»).

Дотримуйтеся вищенаведених рекомендацій, використовуйте якісні матеріали, і успіх буде гарантований. Якщо у вас залишилися питання, які потребують кваліфікованих пояснень, подивіться відео в цій статті.
