Водовідвідні бетонні лотки - чим вони гарні

В даний час бетонні лотки для водовідведення використовуються повсюдно. Будь-яке будівництво, починаючи від дачного будиночка і закінчуючи облаштуванням цілих мікрорайонів, промислових підприємств і аеродромів не може вважатися закінченим без системи відводу води.

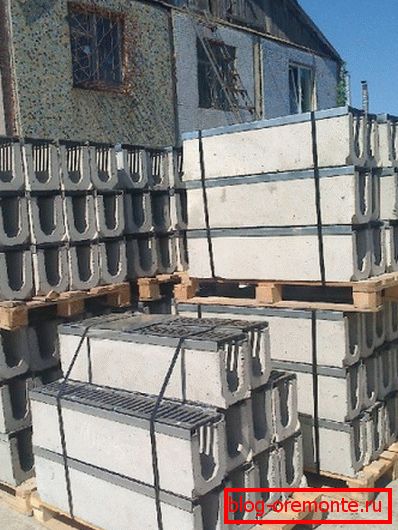

На кожному заводі ЗБВ є лінія по виробництву таких виробів. Випускаються водовідвідні залізобетонні лотки різних розмірів і з різними характеристиками. Ціна у них прийнятна, але популярність обумовлюється не тільки цим.

Бетон завжди асоціювався з капітальним будівництвом. У даній статті ми розглянемо основні види цієї продукції, її класифікацію та принципи монтажу.

Що собою являє лоток

Дана деталь є чи не основною складовою лінійної системи, призначеної для дренажу та відведення грунтових, дощових або талих вод. Виріб робиться у формі жолоба, а послідовно з'єднані лотки утворюють систему каналів спрямовану в каналізацію або відстійник. (Див. Також статтю Кришка для бетонного кільця: особливості.)

Розглянемо найбільш популярні матеріали, використовувані для виготовлення лінійних дренажних конструкцій.

1. Найпоширенішим і популярним є бетон. Водовідвідний залізобетонний лоток, відрізняється одними з найвищих показників. Вони міцні, надійні і довговічні.

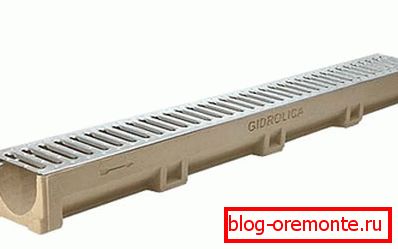

2. Водовідвідні полімер лотки, є вже продуктом високих технологій, вони набагато легше своїх залізобетонних побратимів. Ці вироби увібрали в себе більшість позитивних якостей бетону і пластика. Але ціна у них найвища, плюс вони менш стійкі до високих температур.

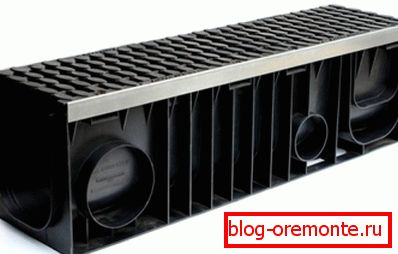

3. Що ж стосується виробів із пластику то головними їхніми достоїнствами можна сміливо назвати низьку вартість, легкість і швидкість збірки. Інші технічні характеристики на прядок нижче, ніж у бетонних виробів. Взимку їх може видавити з грунту, вони не витримують жорсткого механічного впливу і перепадів температур.

Види і деякі технічні характеристики виробів

Водовідвідні залізобетонні лотки класифікуються за ГОСТом 21509-85. Даний технічний документ регламентує вимоги як для виробів, що монтуються в грунт, так і для жолобів, розміщених на палях. Плюс визначаються розміри і технічні вимоги до лотків.

Класифікація по навантаженню

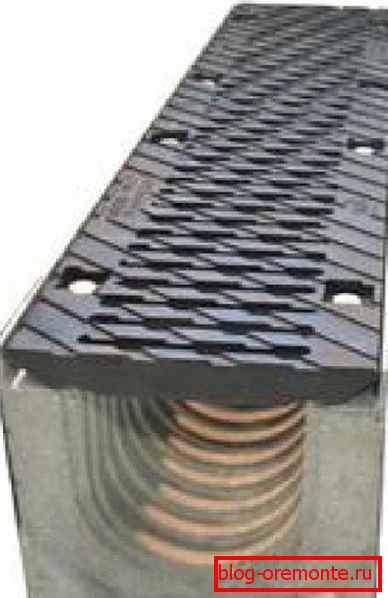

Конструкція лінійної водовідвідної системи закритої гратами, вже сама по собі передбачає підвищену стійкість до механічних навантажень.

Щоб вам не помилитися з моделлю, нижче приведена існуючу класифікацію.

• А-15 - водовідвідний бетонний лоток цієї марки вважається найслабшим, максимальне навантаження не перевищує 1,5 т. Використовується для пішохідних доріжок, парків та спортивних майданчиків.
• В-125 - має максимальну межу 12,5 т. Підходить для автостоянок, гаражних кооперативів, широко використовується в приватному будівництві.

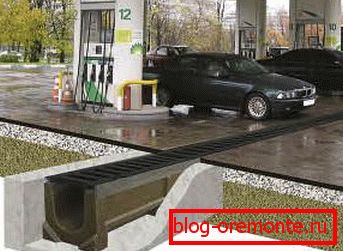

• З-250 - може витримати навантаження в межах 25 т. Монтується на допоміжних дорогах, автозаправках і в автосервісах.
• D-400 - мають межу міцності в 40 т. Широко використовуються як водовідвідні бетонні дорожні лотки на міжміських трасах з високою інтенсивністю руху.
• Е-600 - такий виріб здатне витримати навантаження в 60 т. Бетонний водовідвідний лоток 1000х500х500 мм є найбільш поширеним в даному класі. Використовується для облаштування дренажної системи в портах і на промислових підприємствах.

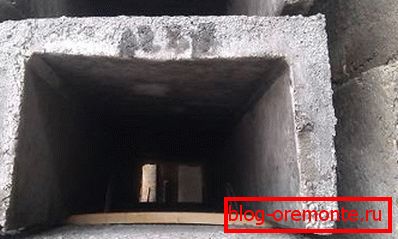

• F-900 - вважаються найпотужнішими і стійкими, витримують навантаження в 90 т. Встановлюються на аеродромах або військових базах з важкою технікою.

Важливо: в особливих умовах і при підвищеному навантаженні, інструкція передбачає монтаж бетонних водовідвідних лотків із застосуванням кріплень і вкривають сіток з високоміцної сталі.

види виробів

Конфігурація виробу може бути П-образної, трапецієподібної і параболічної.

Залежно від призначення, вироби можуть бути декількох видів.

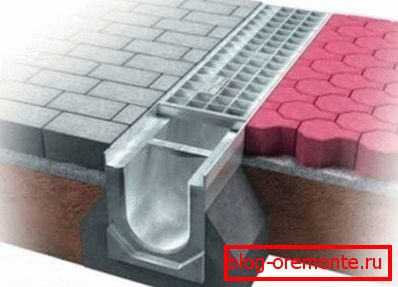

1. Прикрайкового - даний вид водовідвідних конструкцій використовується для відведення стічних вод по кромці дороги в місцях, що межують з тротуаром або отмосткой. Вони покликані захищати дорожнє щільно від вимивання.
2. Телескопічні - призначені для монтажу на схилах. Мають форму усіченого конуса, що дозволяє легко збирати жолоб.
3. Лінійні - асортимент цих жолобів можна сміливо назвати самим широким. Найчастіше вони мають П-подібну форму і призначаються для монтажу лінійної дренажної або водовідвідної системи.

Крім того водовідвідні залізобетонні лотки поділяються за способом виробництва.

1. Найдешевшим і застарілим способом вважається вібролиття. Суть його полягає в тому, що в певну форму заливається розчин і встановлюється на вібростіл. Таким чином, склад бетону ущільнюється нерівномірно, здебільшого з зовнішньої сторони. Ціна невелика, але якість залишає бажати кращого.
2. Зараз більше поширене вібропресованого. Бетон тут береться більш високої якості, крім вібрації, склад проходить опресування під великим тиском, в результаті якість виробу підвищується в рази.

Деякі правила установки

• Монтаж бетонних водовідвідних лотків справа відповідальна, в разі якщо ви не маєте достатніх навичок в будівництві, своїми руками встановлювати їх ми не радимо.
• Пропускна здатність лотка підбирається в залежності від середньої норми опадів в даній місцевості, плюс 25%.
• Лінійний ухил, з розрахунку на 1 погонний метр, повинен бути не менше 10 мм.
• На більшій території нашої батьківщини грунт промерзає досить глибоко. Водовідвідний бетонний лоток, сам по собі має досить велику масу, але для його установки ще потрібно зробити хорошу вимощення, так як в результаті сезонного пученія грунту жолоб може видавити на поверхню.
• Як і у випадку з фундаментом вимощення краще робити комплексну. Глибина закладки повинна бути не менше 20 - 30 см під лотком. Нижній шар засипається щебенем, далі йде пісок, для жолобів, розрахованих на велике навантаження, може ще заливатися шар рідкого бетону.
• На виході системи обов'язково монтується уловлювач для піску, це жолоб схожою конфігурації, але розташований нижче лінії монтажу.

Важливо: вібропресовані жолоби досить міцні і для підгонки розмірів застосовується різання залізобетону алмазними колами. Для дренажу довколишнього грунту використовується алмазне буріння отворів в бетоні, з боків і по дну лотка.

На відео в цій статті показаний принцип монтажу системи.

висновок

Бетонні лотки для водовідведення використовуються вже давно, і більш дешевої заміни без шкоди якості їм практично немає. Термін експлуатації таких жолобів досягає 50 - 70 років. Вони витримують температуру від +350? С, до -50? С.

І головне, цей матеріал вважається повністю екологічно чистим. На відео в цій статті показаний один із способів чищення жолобів.
