Захисний шар бетону: вибір товщини, ремонт. поздовжня

При виконанні залізобетонних робіт, необхідно приділяти увагу такому важливому параметру, як захисний шар арматурного каркаса.Дело в тому, що від нього залежать багато характеристик матеріалу. Підбирається захисний шар бетону по Сніпу 2.03.01-84.

Далі ми докладно розглянемо, що таке захисний шар арматури в бетоні, для чого він потрібен і яким повинен бути в різних ситуаціях.

Загальні відомості

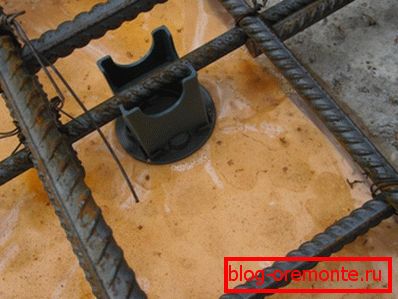

Отже, захисним шаром арматури в бетоні називають пласт розчину від поверхні до металевого каркаса.

Важливість його обумовлена ​​тим, що він виконує відразу кілька функцій:

• забезпечує анкеровку (Закріплення) арматури в бетоні;
• Забезпечує спільну роботу бетону з залізом;
• Захищає метал від впливу навколишнього середовища, Такого як нагрів, підвищена вологість, різні агресивні середовища і т.д .;
• Підвищує вогнестійкість і огнесохранность залізобетонних споруд, Тому дотримуватися це умови необхідно і по пожежним нормам.

Звідси випливає, що неможливо забезпечити міцність і надійність залізобетону без оптимальної товщини захисту.

Від чого залежить захисний шар

Якщо захист занадто тонка, то, як нескладно здогадатися, метал швидко починає псуватися, що призводить до поступового руйнування всієї конструкції. Якщо ж цей пласт навпаки занадто товстий, то ціна будівництва істотно зросте. Тому дуже важливо визначити оптимальне значення.

Даний параметр може залежати від наступних факторів:

• Ролі арматури в конструкції - вона може бути поперечної або поздовжньої, конструктивної або робочої.
• Навантаження на арматуру - конструкція може бути ненапряженной або напруженою.
• Вигляду споруди - це може бути фундамент, балка, плита, опора.
• Розмірів перетину конструкції.
• Умов експлуатації виробу - на відкритому повітрі, в приміщенні, в умовах підвищеної вологості або при контакті з землею.

вибір товщини

Товщина захисного шару бетону по Сніпу №2.03.01-84. регламентується певними нормами. З їх допомогою можна точно визначити потрібне значення захисту в тому чи іншому випадку.

Далі розглянемо найбільш часто зустрічаються ситуації.

Поздовжня ненапружена арматура

Якщо в залізобетоні використовується поздовжня ненапружена арматура, то мінімальний шар повинен становити не менше діаметра стрижня.

Крім того, існують такі правила:

• Якщо товщина плити менше 10 см, шар повинен бути 1 см.
• У балках висотою від 25 см і більше - 2 см.
• При товщині залізобетону більше 10 см - 15 мм.

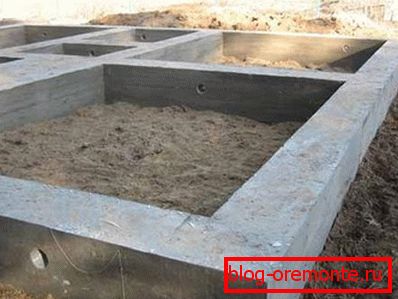

• При зведенні фундаментів - 3 см.

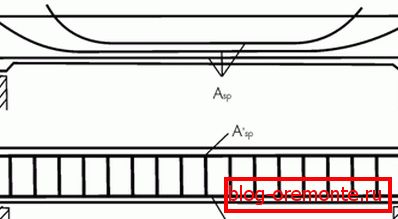

Поздовжня напружена арматура

У залізобетонних конструкціях з поздовжньою арматурою, що напружується в області передачі навантаження на бетон, товщина шару повинна бути не менше 2d, тобто не менше двох діаметрів сталевих стрижнів або арматурного каната А-IV, Ат-IV. Для стрижнів Ат-V, А-V, Ат-VI, А-VI це показник повинен становити не менше 3d.

Зверніть увагу! Мінімальний допустимий діаметр арматурного каната становить 20 мм, а діаметр стрижня - 40 мм.

При натягу поздовжньої арматури на бетон і її розташуванні в каналах, відстань від поверхні до каналу має становити не менше половини від діаметра каналу і не менше 2 см.

У промислових спорудах

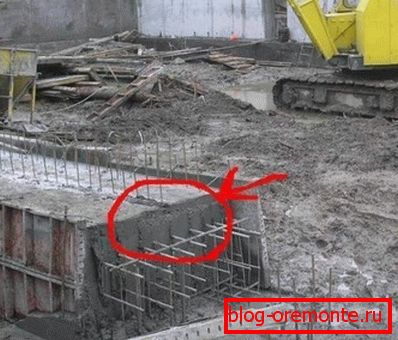

Захисний пласт в промислових спорудах повинен бути такої товщини:

• У стінках, плоских і ребристих плитах, стінових панелях - не менше 2 см;
• У балках, фермах і колонах - не менше 25 мм;
• Захисний шар бетону в фундаментах і фундаментних балках- не менше 3 см;
• При зведенні підземних споруд - не менше 2 см.

Для захисту торців арматурних прутів рекомендують використовувати пласт товщиною не менше:

• 10 мм для конструкцій довжиною до 9 метрів;
• 15 мм для конструкцій довжиною до 12 метрів;
• 20 мм для конструкцій понад 12 метрів завдовжки.

Для хомутів і каркасів з поперечними стрижнями необхідно враховувати висоту перерізу:

• Якщо висота становить менше 25 см товщина шару повинна бути 1 см,
• Більше 25 см -15 мм.

При негативних умовах навколишнього середовища

У деяких особливих випадках товщина може відрізнятися від наведених вище значень:

• Якщо є бетонна підготовка фундаменту - не менше 40 мм;
• Якщо конструкція постійно контактує з землею - 76 мм;
• Якщо конструкція контактує з землею в умовах негативних погодних явищ, при використанні арматури d18-d40 - 52 мм, для арматури d10-d18 - не менше 25 мм і більше;
• Якщо конструкція буде розташовуватися на відкритому повітрі - від 30 мм і більше;
• У приміщеннях з високим рівнем вологості - від 25 мм і більше.

Ремонт захисного шару

Навіть якщо товщина шару була обрана вірно, з часом він все одно може стати непридатним для використання. Зберегти всю конструкцію в такому випадку допоможе відновлення захисного шару бетону.

Ремонт може бути двох видів:

• Закладання окремих відколів, раковин і т.д.
• Повна заміна поверхні своїми руками.

Якщо в першому випадку ремонт не викликає будь-яких складнощів - треба лише очистити пошкоджену ділянку бетону, прогрунтувати і накласти «латку», то в другому необхідно дотримуватися певну технологію.

Повна заміна пласта може знадобитися в наступних випадках:

• Властивості матеріалу знижені;
• Метал вражений корозією;
• Захисний шар пласт відшаровується.

У таких ситуаціях старий пласт підлягає повному видаленню.

Інструкція по виконанню цієї роботи виглядає наступним чином:

• В першу чергу бажано визначити товщину шару. Для цього можна використовувати спеціальний вимірювач захисного шару бетону.
• Далі акуратно видаляється старий пласт до арматури.
• При необхідності виконується чистка металу від корозії.
• Потім поверхню очищається від пилу і інших забруднень.
• Після цього наноситься розчин методом торкретування. У цьому випадку він подається під тиском стисненого повітря. Це дозволяє частинкам цементу щільно взаємодіяти з поверхнею конструкції і заповнити всі наявні западини, пори, тріщини і т.д.

Товщина розчину в цьому випадку повинна бути не менше 30 міліметрів.

Треба сказати, що в деяких випадках старий пласт не знімають, а нарощують. Ця процедура має сенс у тих випадках, коли поверхня сильно пошкоджена, і ставити латки недоцільно.

Якщо пошкоджений ділянка невелика, то «наростити» горизонтальну поверхню можна методом звичайної стяжки. Для нарощування незначних вертикальних ділянок розчин наносять за принципом штукатурення бетонних поверхонь.

Порада! У деяких випадках виникає необхідність виконати механічну обробку залізобетону. В такому випадку використовують інструмент з алмазними насадками. Зокрема, ефективним методом виявляєте Алмазне буріння отворів в бетоні, яке застосовується при проведенні комунікацій, а також різка залізобетону алмазними колами, яка може знадобитися в різних ситуаціях.

висновок

Захисний шар бетону для арматури грає важливу роль в залізобетоні. Від нього залежить довговічність всієї конструкції. Тому, при виконанні бетонних робіт, необхідно правильно вибрати його товщину, відповідно до існуючих норм, наведеними вище. З відео в цій статті можна отримати додаткову інформацію з даної теми.
