Залізобетонні кабельні лотки: використовуємо для прокладки

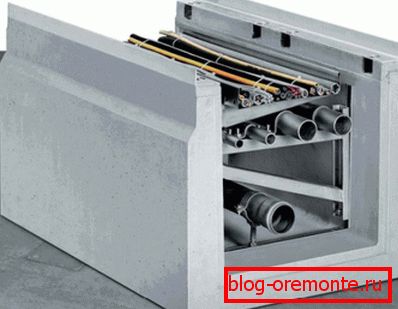

Залізобетонний кабельний лоток являє собою конструкцію, яка застосовується досить широко. Зазвичай подібні вироби використовуються за прямим призначенням - для прокладки електропроводки і кабелів зв'язку, але в деяких випадках в них розміщують і труби малого діаметра.

У статті ми розповімо про основні різновиди залізобетонних лотків, а також конкретно зупинимося на тих з них, які найкраще підходять для вирішення нашої задачі.

Основні різновиди лоткові виробів

При проведенні будівельних робіт, а також при прокладці доріг дуже часто необхідно виділяти території, за якими будуть проходити комунікації - дроти, труби і т.д. При цьому важливим завданням є збереження цілісності прокладаються об'єктів, і тому для їх захисту використовуються найрізноманітніші конструкції (дізнайтеся тут, як бетонувати в мороз).

Найбільш поширеним виробом в цьому випадку є залізобетонний лоток.

На сьогоднішній день в промисловості і будівництві застосовуються такі різновиди:

• Вироби для збірних каналів. Відрізняються найбільшими габаритами, застосовуються для споруди систем водовідведення та зливової каналізації. Для цих конструкцій характерна висока міцність і стійкість до корозійних впливів.

Зверніть увагу! При покупці подібних виробів важливо звертати увагу на такий параметр як ціна. Лотки, вироблені в фабричних умовах, коштують дорожче, однак для їх виготовлення використовується більш якісний важкий бетон, крім того, вони значно краще сполучаються один з одним за рахунок точних розмірів.

• телескопічні конструкції. Являють собою трапецієподібні вироби, які встановлюються серіями по кілька штук на узбіччях доріг для забезпечення максимально ефективного водовідведення. Для матеріалу характерно низьке водопоглинання, що істотно збільшує термін служби літаків даного типу.

• водопропускні жолоби. Монтуються для ефективного водовідведення вздовж кромки асфальтного покриття. Зазвичай їх встановлюють з ухилом, щоб не перешкоджати руху стоку. Для виробництва застосовується методика попереднього напруження арматури і високотемпературної сушки, що істотно покращує механічні параметри.

Більшість різновидів, перерахованих вище, використовуються виключно професійними будівельниками. А ось наземні і підземні короба для кабельної продукції можна встановлювати і своїми руками. Вони відрізняються меншими габаритами в порівнянні з водопропускними лотками, але в той же час не поступаються їм по міцності.

У наступному розділі ми докладно розглянемо цей тип залізобетонних виробів.

Канали для кабелів

Конструкція і типорозміри

Жолоби для монтажу проводки виробляються в формі відкритих ємностей П-подібної форми.

Для їх виготовлення використовується:

• Бетон марок В15, В20 или В25.
• Сталеве армування класу А1 або А2.

Дані вироби здатні витримувати значні перепади температури завдяки тому, що при їх виготовленні до складу розчину додають компоненти, що перешкоджають розтріскування.

Як правило, при монтажі комунікаційних каналів використовуються цілі вироби, благо в асортименті більшості виробників є значна кількість добірних елементів.

Розміри кабельних залізобетонних лотків, які використовуються найчастіше, наводяться в таблиці нижче:

Однак в деяких ситуаціях виникає необхідність підгонки вироби під конкретний розмір. При цьому використовується різання залізобетону алмазними колами, оскільки матеріал жолоба відрізняється високою міцністю, і спроби його обробки іншими інструментами призводять до їх швидкого зносу.

особливості використання

Як випливає з назви, інструкція рекомендує застосовувати подібні вироби для наземної прокладки комунікаційних проводів.

Це забезпечує наступні переваги:

• Кабелі знаходяться в корпусі, надійно захищає їх від пошкоджень як внаслідок механічних впливу, так і внаслідок впливу погодних факторів.

Зверніть увагу! Конструкція корпусу не передбачає наявність запірних елементів, тому ризик розкрадання залишається. Саме з цієї причини зовнішня установка жолобів виправдана тільки в межах охоронюваних територій.

• При необхідності доступу до провідників досить просто відкрити жолоб. Звичайно, плити самі по собі досить важкі, але все одно це буде куди менш витратним, ніж у випадку з розміщенням проводів в траншеї, засипаній землею.
• Нарешті, на ділянках зі складними грунтами (вічна мерзлота, пливун, кам'яний моноліт) це єдиний варіант розміщення кабелів.

Однак в деяких випадках проводиться заглиблення подібних конструкцій в грунт.

При цьому ми отримуємо такі переваги:

• По-перше, всі комунікації знаходяться у відносно сухому просторі без контакту з грунтовою вологою. Це дозволяє економити за рахунок використання кабелів з меншим класом вологозахисту.
• По-друге, полегшується з'єднання декількох кабельних магістралей. Для закладу додаткового проводу в лоток використовується алмазне буріння отворів в бетоні.

Зверніть увагу! Пробурені отвори, через які пропускають дріт, варто ретельно герметизувати.

• Нарешті, при правильній організації внутрішнього простору (поділ проводів по напрузі і призначенням за допомогою перегородок і систем настінного кріплення) істотно спрощується сортування. Погодьтеся, куди простіше зняти кришку з бетонного лотка і шукати потрібний кабель, ніж розкопувати яму, ризикуючи перерубати провідник лопатою або ковшем екскаватора.

В принципі, обидва варіанти установки є допустимими і активно застосовуються в сучасному будівництві.

висновок

Железобетонные лотки для кабелей, несмотря на всю свою громоздкость, весьма полезны. Их использование дает возможность сохранить провода в целости, а также облегчает проведение манипуляций после укладки (см.также статью «Пластификаторы для бетона и другие модифицирующие добавки»).

Відео в цій статті містить додаткову інформацію про дані виробах.
