Залізобетонні лотки: характеристики, різновиди, застосування

Залізобетонний лоток - це будівельний елемент заводського виробництва, виготовлений з армованого бетону та призначений для спорудження різних технічних конструкцій: комунікаційних і водопровідних каналів, жолобів систем зливової каналізації, дренажних систем, теплотрас і різних елементів підземних і поверхневих комунікацій. Ми розповімо, які існують види і розміри залізобетонних лотків, які їхні характеристики і область застосування.

Основні характеристики літаків

Розміри і форма

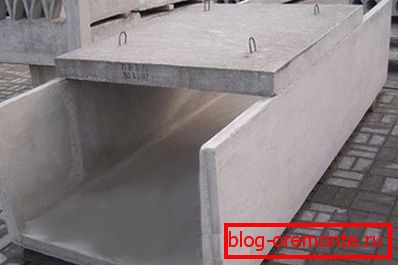

Щоб розуміти, що представляють собою лотки із залізобетону, слід розглянути їх детально. Якщо не брати до уваги нюанси, то можна сказати, що дані вироби мають П-образне поперечний переріз і нагадують жолоби.

При цьому геометрично перетин може бути як прямокутним, так і трапецієподібним, трикутним, еліптичних або параболічним. Для різних цілей використовують ту чи іншу форму в залежності від поставлених завдань, наприклад, залізобетонні водопропускні лотки прямокутного перетину застосовують в дренажних системах, а трикутного - для зливової каналізації вздовж автотрас.

Також до лотків випускають спеціальні перекриття. Це залізобетонні або металеві плити, які служать для захисту комунікацій від попадання небажаних субстанцій та предметів, а також для перешкоджання засмічення дренажних каналів і жолобів водовідведення.

Розміри лотків можуть бути різними. Залежно від призначення і марки вироби можуть змінюватися їх довжина, ширина, товщина стінок, висота і, відповідно, обсяг. Довжина і ширина можуть коливатися від 25 - 50 см до трьох-шести метрів, висота - від 6 до 160 см, вага - від 25 кг до 3 і більше тонн.

  Зверніть увагу! Згідно ГОСТ на виробництво ЗБВ можуть мати як стандартні розміри, так і більш рідкісні дробові величини. Також може варіюватися спосіб кріплення лотка до підйомних тросах або чалки.

Склад і властивості

Як вже було сказано, лотки виробляють з армованого бетону. За ГОСТ 23009-78 для виробництва даних ЗБВ слід використовувати цементобетон на основі портландцементу марки М400 і вище. Бетон повинен бути важким, щільним, виготовленим на щільних заповнювачах і мати марку не нижче М300.

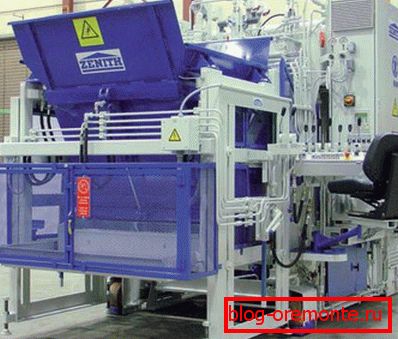

В процесі виробництва використовують технологію лиття під тиском або вибропрессование. Ці способи дозволяють створити матеріал високої міцності, досить точної геометрії, хорошою водонепроникності і морозостійкості, так як ущільнення бетону значно підвищує його якість.

В якості арматури використовують сталь класу АI - АІІІ, а також Вр-I, причому діаметр поперечного перерізу необхідно брати не менше 6 мм при поздовжньому і не менше 5 мм при поперечному армуванні. Виробництво літаків регламентовано нормативними документами, основним з яких є ГОСТ 21509-85, виготовлення своїми руками інструкція не передбачає.

  Зверніть увагу! Застосовувані матеріали і технології дозволяють називати дані вироби високоміцними, водонепроникними і морозостійкими елементами інженерних мереж, гідротехнічних та будівельних споруд.

Різновиди і призначення

Для початку слід сказати, що ЖБЛ ділять на три основні групи:

1. Водовідвідні бетонні лотки. Використовуються для спорудження дренажних, каналізаційних і колекторних систем, а також для монтажу різних елементів гідротехнічних споруд і систем відведення води від транспортних шляхів;
2. кабельні лотки. Призначені для монтажу кабельних каналів, прокладання інженерних комунікацій, захисту шин і різних електротехнічних, комунікаційних, інформаційних мереж і каналів зв'язку;
3. Бетонні лотки для теплотрас. Використовуються для захисту труб з пари і гарячої води від контакту з талими та підземними водами, осадовими потоками, грунтом і агресивними хімікатами. Відрізняються підвищеною міцністю і стійкістю до руйнівним діям середовища.

Крім того, існує класифікація за призначенням:

• Автодорожные. Служать для збору і відведення води від автомобільних трас, пішохідних тротуарів, міських проїжджих частин і автостоянок;
• залізничні. Бувають міжколійний і міжшпальні (МПЛ і МШЛ), призначені для дренажу води з залізничної колії;
• дренажні. Використовуються в будівництві зливових каналізацій, а також для відведення води від фундаментів і цоколів будівель, передачі і скидання її у відведені для цього зони;
• водовідвідні. Служать для відведення води від присадибних і фермерських ділянок, організації збору і відводу зливової і талої води, скидання вод з насипів, схилів, мостів і т.д. Тут зустрічається окремий тип - телескопічні лотки, які використовують для відведення рідини з насипів і схилів, в тому числі на автошляхах і трасах;
• дощові. Мають невеликі розміри і використовуються для спорудження жолобів для збору води на ділянках, навколо будинків, уздовж доріг і вулиць, тротуарів і т.д. Є невід'ємною частиною зливових каналізацій і систем благоустрою територій;
• кабельні. Як вже говорилося, застосовуються для монтажу інженерних мереж;
• Теплотрассные. Захищають труби від корозії, тиску грунту, зсувів грунту, а також від контакту з зовнішнім середовищем і втрат тепла.

Ціна виробів залежить від їх розмірів, призначення, типу і форми. Вона може коливатися від декількох сотень до декількох тисяч рублів за штуку.

  Зверніть увагу! Для зручності випускають добірні елементи, які призначені для підбору довжини каналу, інакше буде потрібно різання залізобетону алмазними колами. Також деталі можуть мати різні технологічні отвори в стінках або дні, що дозволяє не використовувати алмазне буріння отворів в бетоні під час монтажних робіт.

висновок

Водопропускні залізобетонні лотки і кабельні вироби - це незамінні елементи систем водовідведення та дренажу, і вуличної каналізації, систем подачі гарячої води і інженерних комунікацій. Застосування цих виробів скорочує витрати на будівництво перерахованих об'єктів і прискорює їх монтаж.

Відео в цій статті допоможе вам краще розібратися в особливостях ЖБЛ.
