Залізобетонні опори леп - особливості та види даного типу
Історія використання опор з бетону має більш ніж піввікову історію, природно, сучасні варіанти дуже сильно відрізняються від перших виробів. Залізобетонні опори ЛЕП виготовляються з дотриманням найвищих вимог безпеки і довговічності. Можна з упевненістю стверджувати, що даний варіант є найпоширенішим в нашій країні, близько половини всіх конструкцій подібного виду зроблені саме з бетону, і їх популярність не зменшується і в наші дні.
Перелік основних достоїнств і умов використання
Природно, що популярність цього варіанту не випадкова і обумовлена цілою низкою чинників, які ми і розглянемо більш докладно:
| Низька ціна | Найнижча вартість виробництва з усіх варіантів є одним з основних факторів, так як елементів потрібно дуже багато, і навіть незначна різниця призводить до величезних витрат |
| уніфікація | Всі вироби випускаються за єдиними стандартами, і при нестачі того чи іншого варіанту не складе труднощів знайти такі ж навіть у іншого виробника. Це не металеві конструкції, які часто робляться за спецзамовленням |
| доступність | Безліч заводів з випуску залізобетонних виробів випускають опори, тому проблем з пошуком постачальника не виникне |
| якість | Технологія виробництва відпрацьована десятиліттями, тому всі характеристики відповідають вимогам нормативної і технічної документації |
| довговічність | На відміну від металу бетон не схильний до корозії і здатний успішно протистояти агресивним впливам протягом тривалого періоду часу. Термін експлуатації складає від 40 до 70 років, що є ще одним підтвердженням якості |
З недоліків в першу чергу слід виділити чималі витрати на транспортування, але навіть з їх урахуванням, вартість досить демократична.
Порада! Для розрахунку оптимального варіанту і конфігурації краще звернутися до фахівців, самостійно зробити проект без відповідної кваліфікації практично неможливо.
СНиП 2.01.07-85 регламентує, в яких кліматичних зонах допускається використання опор, і яким вимогам вони повинні відповідати. Бетонні елементи відмінно справляються зі своїми функціями навіть при температурі -55 градусів і здатні витримати поштовхи до 9 балів.
Дуже важливий процес монтажу ліній, проводиться він у такий спосіб:
- Спочатку проводиться транспортування конструкцій цілком або з частин до місця їх установки.
- Далі елементи викладаються вздовж майбутньої лінії через певні проектною документацією проміжки.
- Наступний етап -Буріння отворів або побудова котлованів. У місцях з нестабільними ґрунтами може знадобитися пристрій монтажних плит.
- При необхідності використання відтяжок на вказаній відстані розташовуються анкерні пластини, плити або інші конструкції відповідно до проекту.

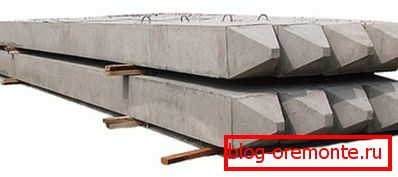

Не варто забувати! Якщо треба зміцнення стійок ригелями, то буде потрібно спеціальна техніка для забивання даних елементів.
- Остання стадія - складання (при необхідності) і підйом елементів з їх подальшим кріпленням. Залежно від розміру і маси виробів може застосовуватися найрізноманітніша техніка - від невеликих пристроїв, які суміщають буріння і установку бетонних стовпів, до великовантажних кранів.
За якими ознаками класифікуються конструкції даної групи
Як зазначалося вище, продукція виробляється за уніфікованими стандартами. Але існує безліч класифікацій, за якими і здійснюється вибір тих чи інших варіантів, саме цей фактор ми і розглянемо в даному розділі.
Залежно від призначення
Як відомо, кожна залізобетонна опора ЛЕП призначена для виконання тих чи інших функцій, природно, відрізняються і конструктивні рішення:
- Проміжна опора - самий широко поширений і затребуваний елемент при проведенні робіт. Використовується на всіх прямих ділянках ліній електропередач і розраховані лише для утримання ваги проводу і троса без додаткового впливу горизонтальних зусиль.
- Кінцевий елемент використовується в кінці кожної лінії. Основне його призначення - компенсація зусилля, яке створює односторонній натяг проводів і тросів.
- Перехресна опора використовується при перетині двох ліній один з одним. Цей елемент відрізняється підвищеною міцністю і конструктивними особливостями в залежності від специфіки використання.
- Для пристрою відгалужень виготовляються відгалужувальні опорні елементи. Їх кількість визначається проектом.
- Кутовий опорний елемент повинен протистояти сумі бічних навантажень, що виникають на всіх поворотах. Конструкція залежить від кута повороту, найчастіше використовуються посилені системи, це гарантує міцність навіть при найвищих навантаженнях.
- Перехідні елементи використовуються при подоланні різних перешкод природного походження. Їх розмір, конфігурація та інші характеристики залежать від кожного конкретного випадку і визначаються ще на стадії проектування. Для установки деяких з них може знадобитися спеціальна інструкція.
Залежно від конструкції і кількості ланцюгів
Найчастіше використовуються такі варіанти конструкцій:
- Свободностоящая портальна опора з внутрішніми зв'язками: В такий бетонної конструкції міцність досягається за рахунок з'єднання двох стійок, завдяки чому міцність системи набагато вище.
- Системи портального типу з відтяжками: В цьому випадку жорсткість досягається за рахунок натягу і фіксації положення кожного елемента.
- Свободностоящие елементи з однією, двома і іншим кількістю стійок.
- Системи з відтяжками з різною кількістю стійок (В залежності від особливостей лінії визначається в проекті).
Такий критерій, як кількість ланцюгів, досить простий:
- Одноланцюгова.
- Дволанцюгова.
- Багатоланцюгова.
Природно, вибір того чи іншого варіанту і монтажні роботи проводяться відповідними організаціями, своїми руками зробити це практично неможливо, та й навряд чи ви отримаєте відповідний дозвіл.
висновок
Звичайно, залізобетонні опори ЛЕП найчастіше використовують організації, тому інформація носить ознайомлювальний характер. Для отримання більш точних відомостей необхідно звернутися до відповідних органів. Відео в цій статті допоможе зрозуміти деякі нюанси ще краще.
