Залізобетонні панелі для стін - повний огляд видів і

Стінові зовнішні бетонні і залізобетонні панелі знайшли найширше застосування при спорудженні будинків, а також промислових і громадських об'єктів. Поява їх, більше 50 років тому, стало справжнім проривом в будівництві і дало можливість скоротити в кілька разів період зведення будівель.

Типы ж/б панелей

Залізобетон - це моноліт з сталевої арматури і бетону. Взаємодія даних матеріалів є дуже ефективним. Бетонний камінь надійно зчіплюється з металом, добре захищаючи його від іржавіння. Ці компоненти доповнюють один одного по стійкості до різних навантажень.

Отримувані конструкції мають значну міцність, і допомогти в їх обробці може тільки високотехнологічний інструмент. Останнім часом стало затребуваним Алмазне буріння отворів в бетоні.

Зверніть увагу! Обсяг ЗБВ, в основному, займає дешеву сировину - гравій, щебінь, пісок. Тому ціна їх порівняно невелика.

Які їх різновиди існують

З армування ЗБВ діляться на:

• напружені попередньо вироби;
• аналоги, армовані звичайним методом.

За щільністю (питомою вагою) і марці бетону:

• надважкі бетонні панелі, щільність їх від 2.5 т / м ?;
• важкі аналоги, з щільністю 1.8 / 2.5 т / м ?;
• легкі, їх питома вага до 1.8 т / м ?;
• надлегкі вироби, їх щільність 0.7 т / м ?.

За своєю будовою залізобетонні стінові панелі діляться на:

• монолітні;
• пустотілі;
• вироблені з одного різновиду розчину;
• виготовлені з різних типів суміші.

ЗБВ можуть призначатися:

• для житлових і громадських будівель;
• для виробничих об'єктів;
• для інженерно-технічних споруд.

методи виробництва

Виробництво панелей здійснюється на заводах залізобетонних виробів різними методами.

1. Стендова технологія призначена для виготовлення великорозмірних виробів. Розчин заливають в нерухомі форми. Особливі агрегати: укладальники бетону і вібратори, по черзі наближаються до стендів і виробляють технологічні етапи.
2. Касетний метод - це модифікація попереднього способу. Панелі виробляються в нерухомих касетах, які складаються з декількох сталевих відсіків. У форму ставиться каркас з арматури, далі вона заповнюється бетоном. Термічна обробка проводиться контактно, крізь стінки касет.

Після прогріву стінки форм знімаються, а панелі виймаються мостовим краном. Даним способом виробляються плоскі вироби: стінові конструкції і аналоги для перекриттів.

1. При поточно-агрегатної технології форми для виробів переміщаються по ланцюжку від одного механізму до наступного. Волога і термічна обробка здійснюється постійно.
2. При вібропрокатних методі весь виробничий цикл відбувається на єдиній установці поточного принципу дії (Вібропрокатних стані). Вона являє собою конвеєр, що складається з захищеної гумою стали.

Стрічка його переміщається по технологічним постам. На них відбувається: установка каркаса з арматури, заливка бетону, його ущільнення вібрацією і термічна обробка. Інструкція рекомендує таким способом виробляти панелі перегородок і перекриттів, а також зовнішні стінові плити з легкого бетону.

Технічні вимоги

До стінових плит державні стандарти висувають суворі вимоги.

1. Точність нормативних розмірів, а також геометричної форми.
2. Оптимальність конструкції з'єднань і вузлів.
3. Точне розміщення закладних.
4. Відповідність типорозміру і маси ЗБВ можливостям транспортних і вантажопідіймальних машин.

Зверніть увагу! Будинок з залізобетонних панелей повинен споруджуватися з виробів, габарити яких лежать в межах відхилень і допусків. Вони визначаються ГОСТ №130 / 15.4 / 84.

1. Розміри заставних в них повинні відповідати нормативним значенням, похибка не повинна перевищувати 0.5 см.
2. Припустимо осьовий зсув заставних максимум 1 см.
3. Ці елементи повинні розташовуватися урівень з площиною панелей або вище її - не більш, ніж на 0.3 см.

Детальніше про стінових плитах

Великі стінові плити були розроблені, щоб прискорити темпи будівництва. Наприклад, котедж із залізобетонних панелей може бути побудований всього за 2 тижні.

Достоінства ЖБІ

Популярність ж / б панелей в масовому будівництві, крім високих темпів робіт, можна пояснити і іншими їхніми перевагами:

• високою міцністю;
• хорошою несучою здатністю;
• прийнятним рівнем теплоізоляції;
• 100% вогнестійкість;
• стійкістю до перепадів температур;
• довговічністю експлуатації.

Типи панельного будівництва

Панельне будівництво може бути каркасних і безкаркасних.

Залежить це від того, які станів плити застосовуються: огороджувальні та несучі або лише огороджувальні.

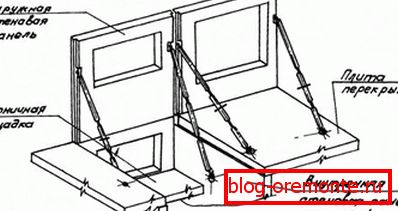

1. У будівлях бескаркасного типу навантаження перекриттів несуть самі панелі стін.
2. У каркасних аналогах несучі функції виконують каркаси. Стінові плити служать для зонування, огорожі, звуко- і теплоізоляції.

Заводи виробляють панелі, як для зовнішніх, так і внутрішніх стін.

1. Зовнішні плити за будовою поділяються на три категорії: одношарові, вироблені з пористого або легкого бетону і складаються з двох, трьох шарів. Останні виготовляються з важких типів бетону і утеплювача.
2. Зовні конструкції покриваються фасадною керамічною плиткою, декоративним розчином, атмосферостійкими фарбами тощо. Внутрішня сторона плит підрівнюється і готується для обробки.
3. Висота стінових ж / б панелей дорівнює висоті одного поверху. Ширина їх простягається на 1/2 кімнати (300/720 см), товщина може бути 20/50 см. Розміри залізобетонних стінових панелей для перегородок відповідають габаритам приміщень. Товщина їх 3/16 см.

Класифікація плит для стін

Є різні ділення панелей на категорії, виходячи з принципу, що лежить в основі: типові особливості, призначення, будова, склад матеріалу.

Конструкция плит

Продукція, панелі діляться на монолітні та складові аналоги.

У свою чергу, шаруваті вироби можуть бути цільними або мати прошарку з повітря.

1. Одношарові аналоги виготовляють з однорідного бетону, що має низьку теплопровідність. Товщина їх зовнішньої частини дорівнює 2/4 см. Всередині плита декорується облицюванням.
2. Двошарові плити володіють суцільним будовою. Їх несучий шар виготовлений з армованого бетонного розчину. Це внутрішня частина панелі, яка додатково грає роль пароізоляції. Зовнішній теплозахисний шар покритий цементно-піщаним розчином.
3. Залізобетонні тришарові панелі робляться з двох плит, з'єднаних між собою звареним каркасом з арматури. Між ними прокладений утеплювач.

За несучої здатності стін плити діляться на:

• самонесучі вироби;
• несучі аналоги.
• навісні панелі.

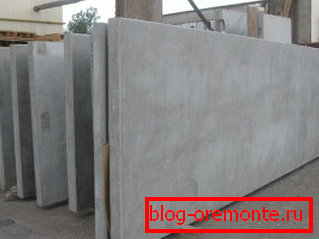

Панели для перегородок

1. Ці великогабаритні плити мають висоту поверху і довжину до 600 см. Призначені вони для зведення повнозбірних будівель.

Зверніть увагу! Для виробництва перегородкових панелей слід застосовувати має високу міцність звичайний або гіпсовий бетон. Матеріал повинен мати гарну водонепроникністю і морозостійкістю.

1. Такі плити зміцнюються залізної дротяною сіткою або прутами з термічно та механічно стійкою стали, класу А / III, АТ / IIIС. Всі сталеві деталі вироби повинні бути покриті антикорозійним грунтом.

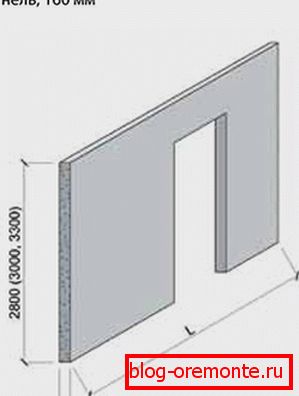

одношарові плити

1. Для виробництва одношарових панелей стін застосовується бетон, який має однорідну будову і високий рівень теплоізоляції. Найчастіше - це легкий (пористий) матеріал.
2. Зовнішня сторона плит покрита шаром облицювання, товщиною в 2/4 см, для їх захисту від атмосферних впливів.
3. Як обробка внутрішньої частини застосовується різна штукатурка, плитка та ін.

панелі двошарові

1. Двошарова різновид плит, як правило, має суцільну структуру. Перший несучий шар робиться з щільного армованого бетону. Інший шар - теплоізоляційний.
2. Він розташований із зовнішнього боку і покритий цементно-піщаним розчином.
3. Несучий шар знаходиться всередині приміщень і одночасно служить для пароізоляції.

Тришаровий тип виробів

Найбільше зараз затребувані залізобетонні тришарові стінові панелі.

1. Основою тришарової плити служить зовнішня несуча сторона, до неї прикріплена арматурою внутрішня панель. Завдяки проміжку між ними знижуються теплові втрати в будові.
2. Теплоізолятором в таких виробах може служити мінеральна вата, фіброліт на основі цементу, пеносіліката, поліуретан.
3. Тришарові плити володіють типовими розмірами і різні за своєю товщині. Вона обирається проектувальниками, виходячи з умов клімату місцевості і теплотехнічних параметрів будівлі.
4. Цей вид панелей виробляють з легкої, але міцної бетонної суміші або важких видів бетону, що має клас не нижче В-12.5.
5. Армують вироби звареними сітками або об'ємними сталевими каркасами. Всі металеві деталі плит захищаються антикорозійними грунтовками.
6. Характеристики тришарових панелей для стін визначаються нормами ГОСТ №31310 / 2005 і ГОСТ №13015 / 2003.
7. У разі необхідності обробки плит при їх установці, здійснюється різання залізобетону алмазними колами.

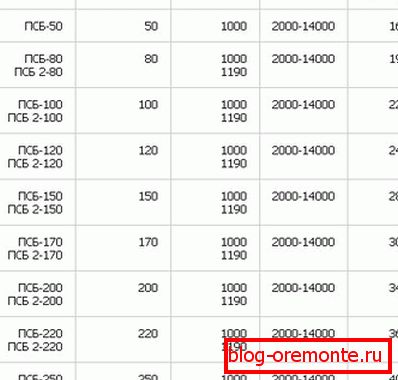

розміри виробів

1. Головний критерій вибору стінових плит своїми руками - це їх розміри. Вони повинні бути вказані в проекті будівлі, з урахуванням його конструктивних схем і планів поверхів.
2. Габарити і товщина, величина і кількість отворів, технічні характеристики панелей визначаються, виходячи з проекту.
3. Типові розміри плит для житлових будинків: висота дорівнює одному поверху, ширина дорівнює одній-двох кімнатах. Зовнішні панелі мають дверні та віконні прорізи. Плити для перегородок суцільні або мають дверні прорізи.
4. Панелі для промислових об'єктів мають довжину 6 метрів, 9 і 12.

Зверніть увагу! Товщину стінових плит слід вибирати, виходячи з умов клімату в вашому регіоні. Також мають велике значення теплотехнічні якості застосовуваних будматеріалів. Виробники випускають продукцію, що має товщину 20/50 сантиметрів

маркування продукції

Маркуються панелі буквами і цифрами через тире.

1. Перша група вказує вид плити і її розміри: довжину, висоту (в дециметрах), товщину (в сантиметрах).
2. Наступний фрагмент визначає клас і тип бетону: Л - легкий, Т - важкий, Я - пористий.
3. Третя частина повідомляє про додаткові якостях продукції.

наприклад:

• сейсмічна стійкість більше 7 балів - С;
• морозоустойчивость ниже -40 градусов - М;
• проникність: особливо низька - О, знижена - П, нормальна - Н.

У цю групу марки входять вказівки на конструктивні властивості виробів:

• их форма;
• конфігурація торців;
• тип і розташування отворів, якщо вони є;
• форма штроб (якщо вони присутні) в приляганнях суміжних елементів;
• тип і місце розташування випусків арматури і заставних;
• наявність армуючої конструкції для зниження навантажень, внаслідок нерівномірності деформацій фундаменту.

Наведемо приклад маркування: ПСТ 598-300-20.

• ПСТ - панель стінова тришарова;

598 см - її довжина;

300 см - її висота;

20 см - її ширина.

висновок

Залізобетонні панелі огорож, стін і перекриттів є невід'ємною частиною сучасного масового будівництва. Використання нових технологій, матеріалів і конструкторських рішень при їх виготовленні дає можливість оптимізації зведення будівель.

Якщо ви познайомитеся з відео в цій статті, то отримаєте ще чимало корисної інформації.
