Прогін - це частина конструкції збірних залізобетонних або цегляних споруд, що встановлюється в горизонтальному положенні і спирається на несучі балки або ферми. Самі елементи також володіють значною міцністю і використовуються в якості опори для плит перекриттів або настилів. Існує окремий ГОСТ на залізобетонні прогони, в якому і регламентуються всі вимоги, яким повинні відповідати вироби.

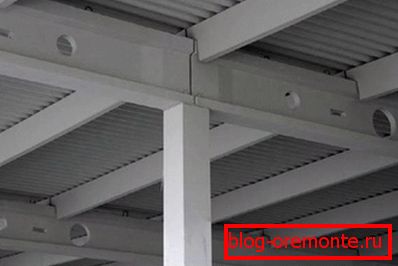

На фото - прогони спираються на балки і виконують несучу функцію при монтажі перекриттів і покрівельних настилів

Основні особливості даного виду конструкцій

Все прогони, що виготовляються на заводах залізобетонних виробів, повинні відповідати нормам ГОСТ 26992-86 «Прогони залізобетонні для покриття будівель промислових і сільськогосподарських підприємств». Саме цей нормативний документ визначає, яким вимогам повинен відповідати кожен виріб, при цьому регламентується цілий ряд показників:

міцність	Розрахункове навантаження виробів повинна становити не менше 4 000 кгс / м, що дозволяє використовувати елементи в конструкції несучих стін.
види перерізів	Існують два типи перетинів: прямокутне і Таврове. У будівельних довідниках можна зустріти ще Z-образні і С-образні прогони, але вони являють собою металевий профіль і як елементи несучих конструкцій не використовуються.
матеріал виробництва	Матеріалом виготовлення виступає важкий бетон марки М250, а для конструкцій довжиною 6 метрів і більше необхідно використовувати ще більш міцну марку М350.
армування	Існує два основні варіанти армування: ненапряженное, що складається з просторового сталевого арматурного каркаса, і напружене, що представляє собою переднапружені арматурні стержні і просторовий каркас.
особливості монтажу	Важливо пам'ятати, що вага виробів дуже великий і провести монтажні роботи своїми руками навряд чи вдасться - знадобиться вантажопідйомна техніка. Саме з цієї причини прогони нечасто використовуються в приватній забудові.

Зверніть увагу! Не варто плутати прогони з перемичками. Перемички використовуються для подібних цілей, проте їх розміри набагато менше, крім того, вони не призначені для великих навантажень і не можуть бути використані в системах несучих конструкцій. Прогони ж підходять для будь-яких цілей: від зміцнення прорізів (особливо великих) до створення додаткової міцності в місцях опор залізобетонних плит.

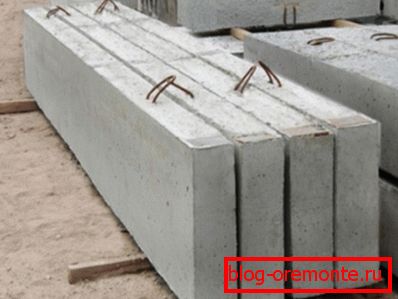

Прогони набагато більші і масивніші перемичок

види прогонів

Поділ виробів проводиться за типом перетину. Існує два основні варіанти, кожен з яких ми розглянемо більш докладно.

Елементи з прямокутним перетином

З назви зрозуміло, що даний тип виробів має прямокутну форму і маркується позначенням ПР. Сфера їх використання досить широка, такі елементи можна зустріти на багатьох спорудах.

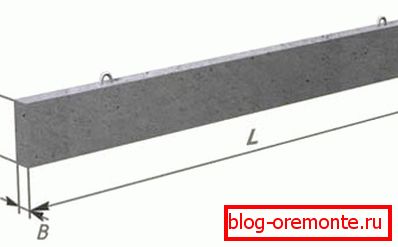

Кожен з параметрів позначається латинським символом, завдяки чому по маркуванню можна легко визначити всі основні параметри

Відзначимо головні особливості даної групи виробів:

Застосування важких марок бетону забезпечує високі показники міцності, що дозволяє використовувати прогони на будь-яких промислових об'єктах.
Існує два основні варіанти конструкцій: суцільні і ґратчасті. Другий варіант відрізняється меншою масою через наявність пустот і найчастіше використовується при монтажі на ферми, розташовуються вони з кроком в 6 метрів.
Для збільшення міцності використовуються переднапружені арматурністрижні. У рядових виробах застосовується звичайний каркас.

Не варто забувати, що розміри залізобетонних прогонів прописуються в дециметрах, буква «Т» позначає, що для виготовлення використовувався важкий бетон. При наявності додаткових факторів вони також відзначаються в маркуванні. Інструкція по маркуванню єдина для всіх виробників, тому важливо знати загальні правила.

Приклад. Розберемо варіант прогону 44.3.5-4Т, маркування позначає, що довжина елемента 44 дециметра, товщина - 3, а висота 5 Дм, розрахункове навантаження становить 4 тонни на метр, при виготовленні використовувався важкий бетон.

Елементи з тавровим перетином

Такі елементи особливо часто використовуються в зонах з підвищеною сейсмічною активністю, так як здатні протистояти ударам до 7 балів

По даній групі виробів можна сказати наступне:

Висока стійкість матеріалу дозволяє використовувати прогони при значних перепадах температур - від -40 до +50 градусів.
Також може відрізнятися конструкція полиць, вони можуть бути прямими (відмінно підходять для плоскої покрівлі та покрівлі з невеликим ухилом) і косими (цей варіант підійде для дахів з ухилом 25 градусів).
Спеціальні отвори діаметром 50 мм дозволяють спростити навантажувальні і монтажні роботи. Тепер переміщати елементи можна не тільки підйомними кранами, а й іншими механізмами - навантажувачами, підйомниками.
Якщо потрібна підвищена надійність, необхідно купувати вироби з попередньо напружених армуванням, їх ціна трохи вища, але і міцність більше.

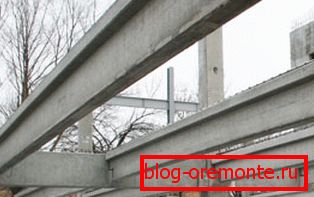

За допомогою таврових прогонів можна створити дуже міцну конструкцію

Крім того, з елемента можуть виходити штирі для додаткового приварювання конструкції до інших елементів. Їх кількість і розташування узгоджується з замовником заздалегідь.
Також для додатково міцності з прогону можуть відходити додаткові опорні елементи. Цей варіант також робиться тільки за спеціальним замовленням.

Пам'ятайте! Який би варіант ви не вибрали, важливо, щоб він був виготовлений відповідно до норм ГОСТ. Так як він буде піддаватися значним навантаженням якість повинна бути на найвищому рівні.

висновок

Прогін - обов'язковий елемент для зміцнення будь-якого промислового споруди, тому так важливо підібрати оптимальний за розмірами і характеристиками варіант. Відео в цій статті докладніше освітить нюанси і особливості.
