Залізобетонні щаблі: нормативні документи та особливості

Чи існує ГОСТ на залізобетонні ступені? За якими нормативними документами виробляються марші й сходові площадки із залізобетону? Як вони монтуються в процесі будівництва? Давайте розбиратися.

перелік стандартів

Почнемо з нормативних документів.

Корисно: ГОСТ 9818-85 містить технічний опис не тільки маршів і сходів, а й виробляються окремо бетонних проступів для них.

зміст стандартів

Про що йдеться в згаданих нами документах?

ГОСТ 8717.0.-84

Область застосування залізобетонних ступенів нами вже згадувалася - всередині і зовні будинків. ГОСТ дає більш розгорнуте визначення: чи припустимо їх застосування поза опалювальних будівель в кліматичних зонах з найхолоднішою п'ятиденки сезону, що має середню температуру -40 градусів. Дозволено контакт бетону з агресивними середовищами, що дозволяє використовувати вироби на виробництві (в тому числі на підприємствах хімічної промисловості).

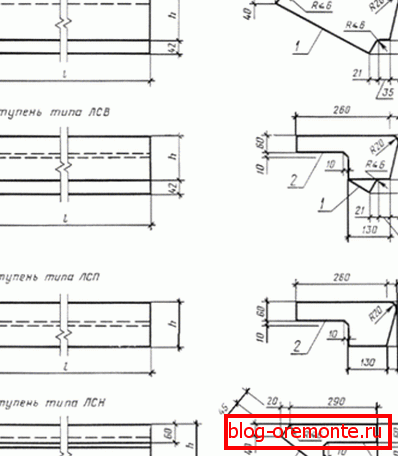

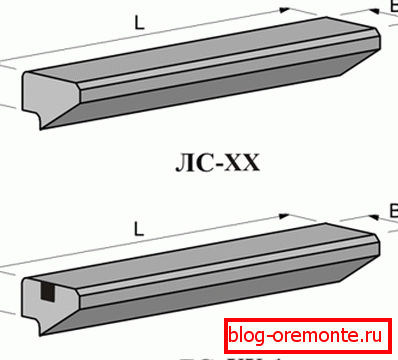

Сходинки делятся на следующие категории:

• ЛЗ - основна.
• ЛСВ - фризова верхня (що примикає до майданчика).
• ЛСП - майданчикові вкладиш.
• ЛСН - фризова нижня.
• ЛСС - плоска для наскрізних маршів.

Основний матеріал для виробів - залізобетон; проте основні щаблі ЛЗ довжиною до 1,5 метра можуть проводиться без армування.

Максимальна короткочасна навантаження для залізобетонних виробів становить 6 кПа, або 600 кгс / см2.

Нюанс: розрахункове навантаження не враховує власну вагу ступені. Втім, на суцільному підставі він повинен повністю передаватися цього самої підстави, не навантажуючи сходинку.

Стандарт обумовлює, що залізобетонні сходи виробляються зі сталевими закладними деталями для кріплення огорож. За погодженням із замовником, втім, заставні можуть бути замінені гніздами.

Плоскі ступені ЛСС, крім цього, комплектуються заставними для кріплення до косоурам (опорних балок маршу) шириною 155-180 мм; під конкретний проект можуть встановлюватися додаткові заставні елементи.

При необхідності вироби виготовляються лівими і правими - в залежності від напрямку підйому сходи. Як правило, цей параметр впливає тільки на розміщення закладних або гнізд для монтажу огорожі.

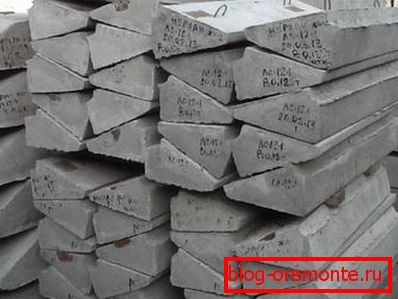

Залежно від проекту і за погодженням із замовником ступені можуть поставлятися з монтажними петлями і без них. У другому випадку мається на увазі використання вантажної техніки з особливими захопленнями: стропить самі бетонні вироби не можна.

Сходинки, виготовлені з легкого бетону, повинні мати на лицьовій поверхні як мінімум 15-міліметровий шар з важкого бетону або стійке до стирання покриття з синтетичних матеріалів.

Оздоблення верхній поверхні в рамках стандарту може відрізнятися.

Які варіанти можливі?

1. Гладкий бетон на звичайному цементі.
2. декоративний бетон - на білому, кольоровому цементі або мармурової щебінці.
3. мозаїчна бетон, Отриманий шліфуванням бетону на мармуровому щебені і / або на білому та кольоровому цементах.

Якими можуть бути розміри сходових залізобетонних ступенів?

• Ширина варіюється від 900 до 2380 міліметрів.
• Висота становить від 100 до 168 мм.
• Глубина проступи - от 260 до 330 мм.

Залізобетонні складальні ступені мають масу від 45 до 187 кілограмів. Якщо ви не досвідчений спортсмен-силовик - очевидно, братися за переміщення і установку цих виробів своїми руками, без вантажної техніки, не варто.

Варіанти конструкцій ступенів описуються суміжних нормативним документом - ГОСТ 8717.1-84.

маркування

Вона складається з буквено-цифрових груп і дефісів між ними.

1. У першій групі вказується тип ступені і її габаритні розміри з округленням до цілих чисел. При цьому висота 145 мм не відображається.
2. У другій групі присутні букви Б - для бетонних основних ступенів, Л - для виробів з легкого бетону і С - для силікатної. Залізобетонні збірні ступені з щільних бетонів, що відносяться до відмінних від ЛЗ типам, другий буквено-цифровий група не маркуються.
3. У третій групі присутні:

• Цифри 1, 2, 3 і т.д., які вказують на наявність закладних або гнізд для огорож. Цифра 1 відповідає конструкції, передбаченої ГОСТ 8717.1-84; інші цифри відсилають до проектної документації.
• Буква Л означає ліве виконання ступені (для сходів з огорожею по правій стороні).
• Буква Г означає гладку поверхню бетону на білому або кольоровому цементі, буква Ш - шліфовану мозаїчну поверхню. Гладкий бетон на звичайному цементі окремо в маркуванні не вказується.

• М означає підвищену морозостійкість (можливість експлуатації при -40С і нижче). П - підвищену щільність, що дозволяє використовувати вироби при постійному контакті з агресивними середовищами.

зразки маркування

Давайте наведемо кілька прикладів і розберемо їх.

Технічні вимоги

ГОСТ на збірні сходи і ступені для них висуває певні вимоги до застосовуваних матеріалів і, зрозуміло, якістю готової продукції.

• Міцність бетону на стиск для зовнішніх сходів не повинна бути нижче марки В25. Для внутрішніх сходів допускається використання бетону марки В15.
• Середня щільність легкого і силікатного бетонів не повинна бути нижче 1800 кг / м3.
• Для виробів, призначених для експлуатації на відкритому повітрі, в неопалюваних приміщеннях або при постійній відносній вологості вище 60%, арматура захищається від корозії. Спосіб обмовляється в проектній документації.

Корисно: традиційно для захисту використовуються лакофарбові матеріали. Однак зараз у продажу нескладно знайти більш ефективний засіб - фосфатується перетворювач іржі, що створює на поверхні корозійно-нестійкої стали міцну плівку з хімічно перетворених оксидів заліза. Ціна матеріалу починається від 200 рублів / кг.

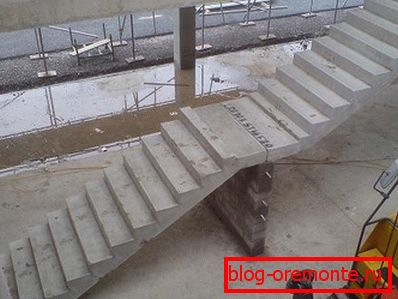

ГОСТ 9818-85

Стандарт обумовлює виробництво виробів наступних типів:

Розрахункові навантаження без урахування власної ваги становлять:

• 360 кгс / см2 для житлових будівель.
• 480 кгс / см2 для громадських будівель і промислового будівництва.

Всі елементи можуть проводитися в лівому і правому виконанні.

Варіанти поверхні дещо відрізняються від розглянутих вище, в рамках попереднього стандарту:

1. Гладкая поверхность бетона на звичайному цементі.
2. Шліфування поверхню бетону на білому цементі, кольоровому цементі або мармурової щебінці.

Уточнимо: цей тип обробки допускається тільки для сходових майданчиків і накладних проступів.

1. Крім того, майданчики можуть відбуватися керамічною плиткою, що забезпечує максимальну зносостійкість поверхні.

маркування

Она и здесь состоит из нескольких групп, разделенных дефисами (см.также статью «Шлакобетон – все, что нужно знать о данном виде материалов»).

Перша група вказує на тип елемента і його габарити. У загальному випадку вказуються довжина і ширина в дециметрах; для сходових маршів додатково вказується їх висота (проекція на вертикальну площину).

Нюанс: для маршу ЛМП з однієї верхньої напівплощадки довжина вказується рівній довжині маршу з двома напівплощадками, що належить до того ж типу.

Буква У в першій групі означає, що перед нами кінцева майданчик або накладна проступить для верхньої кінцевої сходинки.

Друга група містить:

• Для площадок і маршів - розрахункове навантаження (цифра 4 відповідає навантаженню в 360 кгс / см2, цифра 5 - 480 кгс / см2).
• Для накладних проступів - ліве виконання і тип обробки поверхні (Ш - шліфована мозаїчна; відсутність букв говорить про гладкою бетонної поверхні).

У третій групі можуть бути присутніми:

• Буква Л, що позначає ліве виконання маршу або площадки.
• Буква До для майданчика означає наявність опорних консолей. Буква М - технологічний отвір для сміттєпроводу. Буква У - посилення для обпирання маршу.
• У разі маршу ЛМП цифра 1 говорить про подовженою верхньою напівплощадки, 2 - подовженою нижньою напівплощадки, 3 - про відсутність нижньої напівплощадки.
• Ш - знову-таки шліфована мозаїчна поверхня, К - облицювання керамічною плиткою.

• Буква С говорить про підвищену сейсмостійкості конструктивного елементу сходів. Такі вироби застосовуються при будівництві будівель, розрахованих на 7-9 балів за шкалою Ріхтера.

зразки маркування

Технічні вимоги

Вони відносяться до типу застосовуваної арматури, стиранням поверхні, якості бетону і максимально допустимим відхиленнями за лінійними розмірами.

Монтаж

Як монтуються залізобетонні сходові марші, складальні ступені та інші елементи сходів? Зрозуміло, що ця робота рідко виконується своїми руками непідготовленою людиною; зрозуміло і те, що професійному будівельнику чи потрібно інструкція з проведення монтажних робіт.

Раз так - приділимо увагу лише основних моментів.

• Для вивірки положення маршів використовуються дерев'яні шаблони.

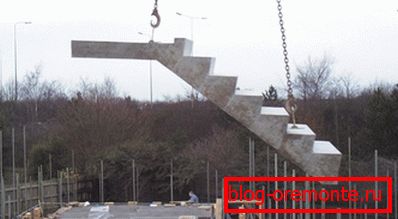

• Монтаж маршів і майданчиків проводиться за допомогою підйомного крана. Стропи чіпляються за монтажні петлі; в разі їх відсутності використовуються сталеві захоплення з профільованої труби.

• Доведення до потрібного стану здійснюється вручну, ломами. Марш спочатку встановлюється краєм на нижню площадку; верхній край виставляється в потрібне положення і осаджується на подушку з цементного розчину.

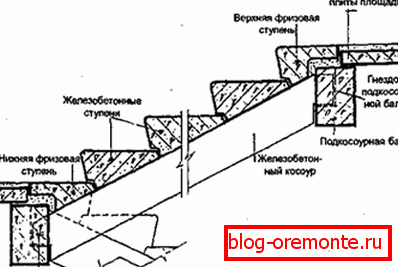

• Сходинки могут устанавливаться на косоуры как с помощью тяжелой техники, так и вручную.

Уточнимо: зрозуміло, що вручну можна змонтувати лише ступені вагою до 80-100 кг. Перенесення і установка ступенів вагою 150-180 кг не тільки проблематична, але і небезпечна.

• Сходинки укладываются вдоль марша снизу вверх. На край нижней ступени набрасывается песчано-цементный раствор, после чего сверху устанавливается следующий элемент лестницы. Проступи просто укладываются на раствор.

• Для того, щоб виконати непередбачувані при виготовленні елементів монтажні отвори, використовується абразивний різання залізобетону - бетону алмазними колами, арматури - звичайними ріжучими колами по металу або газовим різаком.

При цьому потрібно враховувати, що порушення арматури різко послаблює конструкцію: при будівництві багатоповерхових будівель така доробка заборонена. Алмазне буріння отворів бетоні поряд зі звичайними побідитовими бурами використовується для того, щоб виконати додаткові гнізда при установці огорож.

висновок

Будем считать наше знакомство с железобетонными лестницами и производимыми для их сборки изделиями состоявшимся (см.также статью «Железнение бетона: способы, материалы, последующая обработка»).

Як завжди, відео в цій статті запропонує читачеві додаткову інформацію. Успіхів!
