Залізобетонні забивні палі в якості підстави для різних

Зведення фундаментів проводиться за кількома технологіями, тому при проведенні робіт можуть вимагатися абсолютно різні матеріали. Однак палі із залізобетону продовжують користуватися популярністю при будівництві як промислових, так і житлових будівель. Вони являють собою вироби, для виробництва яких використовується важкий бетон.

Стандартизированная документация

Непосредственно перед проведением работ составляется технологическая карта на забивку железобетонных свай, так как установка данных элементов относится к операциям высокой степени сложности. В пунктах документа отражаются базовые сведения и инструкции для персонала, выполняющего монтаж. Процесс составления не настолько сложный, чтобы строительные фирмы поручали его разработку сторонним организациям (см.также статью «Стены из керамзитобетонных блоков – особенности кладки, советы и инструкции»).

Область застосування елементів

Стойки из железобетона используются на любых видах грунтов, за исключением тех случаев, когда на глубине боле 9-11 м имеются слабые прослойки. В первую очередь они призваны принимать сжимающие нагрузки по вертикали. Область застосування елементів по сейсмичности площади застройки не имеет ограничений, если речь не идет об изделиях с квадратным сечением и отсутствием армированного ствола.

загальні положення

Виготовлення подібних залізобетонних виробів проводиться за ГОСТом 19804 91, де відображені основні вимоги до якості проведених робіт.

Крім того, стандарт визначає правила зберігання, транспортування, приймання та контролю, а також порядок маркування виробів.

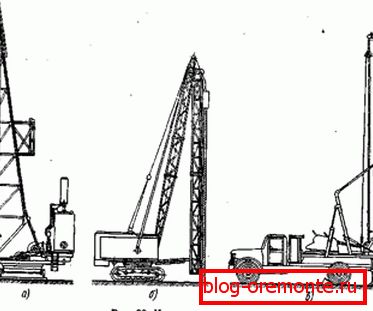

• Забивання елементів здійснюється за допомогою спеціальних установок, які називаються копрами. Вони обладнані механічними, дизельними або пароповітряними молотами.
• Підготовчі роботи припускають розчищення і планування виділеної ділянки. Також перед основними роботами робиться пробна забивання, після якої вибирається базова схема установки.
• Глибина занурення стійок від одного удару вимірюється з особливою точністю. Похибка зазвичай становить не більше 1 мм. Однак визначити осадку на кінцевому етапі складно, тому цей показник є середнім значенням.
• Для захисту від виникнення тріщин елементи слід піддавати попередньою напрузі, а безпосередньо перед зануренням повинна проводитися просочення спеціальними засобами на базі нафтобітуму.
• Поряд з копрових установками в процесі забивання застосовується універсальна техніка - екскаватори. Вони оснащуються підвішеною щоглою, яка виступає в якості направляючого стрижня.

Примітка! Забивання залізобетонних паль є досить складною операцією, яка виявляється динамічний вплив на сусідні будівлі та людей, тому були створені інші методи занурення.

Технологія виконання робіт

З підприємств елементи доставляються на будівельний майданчик в готовому для проведення робіт вигляді. Найчастіше їх довжина коливається від 6 до 10 м.

Технологія забивання залізобетонних паль таких розмірів здійснюється з використанням самохідних сваєбойних установок.

1. На початковому етапі здійснюється транспортування, а також подальший підйом стійки з одночасним її закладом основної частини в отвір наголівника, розташованого знизу молота.
2. Після цього виконується установка елемента в направляючу щоглу там, де буде відбуватися занурення. Зазвичай до основних робіт вибирається схема інсталяції.
3. Далі проводиться занурення стрижня легкими ударами, проте їх сила поступово збільшується до межі. Якщо відхилення палі по вертикалі перевищує 1 відсоток, то здійснюється вирівнювання підпорами.
4. На фінальній стадії копрова установка переміщається, а встановлені елементи зрізаються по заздалегідь зробленої позначці. Для цього проводиться різання залізобетону алмазними колами.

Увага! Палі можуть забиватися безпосередньо по рядах, секціях або спіралі. В останньому випадку установка може вестися від країв до центральної частини або від середини до зовнішніх крайок.

Контроль качества

При приемке работ осуществляется освидетельствование свайного фундамента, а также проверка соответствия строительным нормам. Основные стандарты определяет ГОСТ на забивные железобетонные сваи (читайте также статью «Полимербетон: первое знакомство»).

При контролі якості під час влаштування та після нього керуються кількома критеріями.

• В першу чергу досліджуються елементи, що надходять на площу забудови, на предмет відповідності основним проектом.
• Далі перевіряється дотримання технології занурення, затвердженої безпосередньо перед роботами.
• В обов'язковому порядку тестується несуча здатність елементів, так як від цього буде залежати безпека конструкції.
• Також звіряється розташування стійок з планом геодезичної розбивки.

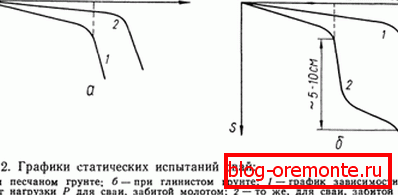

Зверніть увагу! Базовим параметром контролю є несуча здатність, яка може визначатися як статичним, так і динамічним методом. Зазвичай ці показники завищені, що пояснюється напруженим станом грунту при зануренні.

Техніка безпеки

Здійснюючи забивання елементів, алмазне буріння отворів в бетоні і інші операції, необхідно дотримуватися граничної обережності. При роботі з тяговими і підйомними механізмами в обов'язковому порядку повинна бути перевірена їх справність, в іншому випадку гарантувати безпеку не вийде.

В якості висновку

Благодаря свайным основаниям конечная цена конструкции значительно снижается, однако готовые элементы установить для фундамента частного дома своими руками не представляется возможным. Хотя на самом деле можно осуществить заливку железобетонных опор непосредственно в подготовленные котлованы (читайте также статью «Бетонный узел для современной стройки»).

Представлена ​​інструкція дає вичерпну інформацію по темі, але на відео в цій статті можна отримати візуальне уявлення про процес.
