Залізобетонний ригель - характеристики і виробництво

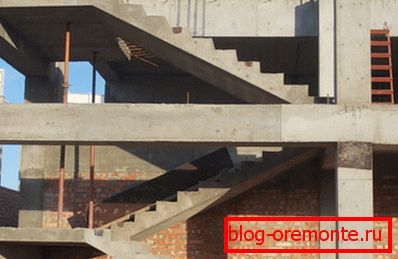

Один з варіантів будівельного ригеля - армована залізобетонна конструкція. Його застосовують для з'єднання колон, стін, підвісів і інших вертикальних опор. В цьому випадку залізобетонний ригель починає нести вертикальне навантаження, якщо на них встановлені будь-які горизонтальні елементи, в тому числі, металеві плити.

Детальніше про елемент

Найчастіше у нього жорстке кріплення, проте, є випадки, коли в деяких спорудах використовують шарнірне з'єднання. Залежить це від призначення об'єкта.

Нерідко можна чути, що будівельні ригелі називають залізобетонними балками конструктивного призначення, які представляють собою горизонтальний або похилий профільний брус.

Розміри залізобетонного ригеля можуть бути різними, в тому числі:

• перетин;
• форма;
• площа;
• довжина;
• спосіб закріплення, що залежить від характеру його призначення.

Насправді це не зовсім так, тому про те, чим вони відрізняються між собою, поговоримо в останній частині статті. А зараз розглянемо, які матеріали застосовуються для виробництва ригеля.

Матеріал і параметри

1. Дана конструкція виготовляється з великовагового бетону, клас яких розташований в діапазоні В 22,5-40. Їхня вихідна міцність повинна складати в теплий період не менше 75%, в холодний - 85%, крім того, вони повинні володіти строгими параметрами водонепромокаемості і морозостійкості.

1. Для посилення надійності пристрою, під час виробництва використовують армування сталевими арматурами високого класу одного з двох видів:

• гарячекатану;
• укріплену термомеханічними впливами.

1. При виготовленні даного будівельного елементу використовують ГОСТ на залізобетонні ригелі, де жорстко передбачені можливі невідповідності від встановлених правил. Наприклад, при монтажі ригелів забороняється, щоб технологічні пробоїни були більш 0,1 мм.

призначення елемента

Конструкція може змінюватися відповідно від параметрів і її використання. Сьогодні є 3 різновиди:

Розглянемо функціональність елемента:

• з'єднує частини несучих вертикальних конструкцій;
• створює просторову твердість всієї арматури;
• дозволяє гарантувати геометричний стабільність будови;
• своєчасно передає навантаження з балки на опорний механізм;
• збільшує поверхню і міцність бетонного фундаменту;
• підтримує елементи ж / б конструкції.

особливості застосування

Сфери використання ригелів надзвичайно широкі:

• з їх допомогою можна зводити споруди збиральної планування, особливо таких, де передбачаються високі стіни і довгі коридори;
• актуальні вони в процесі монтажу модульних споруд;
• ЗБВ ригелі для житлових і багатоповерхових громадських будівель здатні створювати віконні коміссури або огорожі;

• задіють їх і як стійки в ЛЕП, через що збільшується площа несучої основи, що дає можливість передавати навантаження горизонтально, підвищуючи здатності опори.

Порада: для дуже великих багатоповерхових будинків, а також в якості опори для великогабаритних споруд найкраще застосовувати 12-метрові ригелі із залізобетону. Їх конструкція дозволяє краще витримують величезні навантаження і тиск, перевершуючи сталь звичайного розміру.

Особливості

Головна відмінність і особливість в тому, що елемент здатний витримувати потужні навантаження в різних напрямках. Наприклад, працювати на вигин як звичайна балка, яка становить частину майбутньої будівлі в цілому. Зазвичай такі конструкції застосовують при будівництві горищних приміщень.

Якщо у елемента Т-образний перетин з нижньою полицею, їх використовують для опор настилів перекриттів. Це дає можливість зменшити розмір частини конструкції, який неминуче буде виступати в інтер'єр на товщину перекриття.

Відмінність ригеля від балки

Будівельна індустрія розвивається активно, що збільшує кількість нових термінів з кожним днем. Їх правильне застосування залежить більшою мірою не від того, як ми їх розуміємо, а ніж назви відрізняються між собою в практичному застосуванні.

Дуже шкода, що не тільки люди, далекі від будівельної сфери, а й інженери часто потрапляють в глухий кут, особливо в тому випадку, коли їх запитують про різницю між балкою і ригелем. Вона дійсно є і не можна на це закривати очі. Даний розділ розкриє відповідь на це складне технічне питання.

Що це таке

Вище ми дізналися, що ригелем називають горизонтальний опорний елемент. До нього прилаштовуються інші несучі конструкції, і його основною функцією є розподіл навантаження крокв на балки. Він може бути виготовлений з різних матеріалів, в тому числі і з залізобетону, від чого в підсумку і залежить його форма.

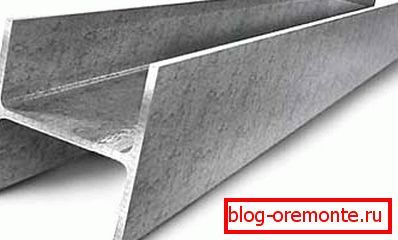

Балкою називають конструкційний будівельний елемент, головною функцією якої є робота на вигин. Вона є несучою конструкцією, яку найчастіше виготовляють з деревини або металу.

Давайте сравним

Отже, ми з'ясували поняття, тепер давайте визначимо, в чому ж власне різниця між ними і чому категорично не можна замінювати одне іншим.

Порада: готуючи проект будівельних споруд дуже важливо правильно використовувати терміни, тому що від цього прямо залежить розуміння процесу всіма працівниками.

Ви можете ригель назвати балкою, проте візьміть до уваги те, що він стане несучим елементом, встановленим горизонтально. Тим самим у вас він стане несучої балкою, яка є основою майбутнього каркаса, який зводиться саме за допомогою балок.

Так як вони працюють на вигин, з їх допомогою зводять не тільки горищне приміщення, але і міжповерхові перекриття. В цьому і є одна з відмінностей, так як ригель є стрижнем будівельної конструкції, в той час як балка використовується для створення каркаса.

Тому сфера використання першого набагато ширше, через те, що він вважається основним елементом будівельного процесу. Балки ж застосовують лише як елемент покриття або перекриття. Дана особливість ще пов'язана з тим, що вони можуть бути тільки металевими або дерев'яними, а ось ригель - ще й із залізобетону. Це істотно розширює сферу його застосування.

Слід також зазначити, взявши за основу процес будівництва і його термінологію, що балка все таки самостійний конструкційний елемент, розміри якого при проектуванні ретельно розраховуються. Ригель ж частина рами, жорстко пов'язаної зі стійками, так що в процесі проектування розрахунок не проводиться.

Якщо брати до уваги дані відомості, поняття балки постає перед нами в більш широкому світі, а ось призначення ригеля визначено чітко і не змінюється в залежності від умов.

Ми підійшли до того, що можемо сказати:

• балка - широке поняття;
• ригель - є балкою, але виконує вузькоспеціалізовану функцію.

Підсумуємо наші дослідження:

Як зробити ригель

1. Виготовте опалубки під низ монолітного елементу. Зазвичай використовується металева просторова опалубка для бетону з фанерними листами. Під останні в 2 ряди укладаються перпендикулярно один одному двотаврові дошки. Слідкуйте за рівнем опорної площини.

1. Армування або в'язка каркаса виробляється на землі, а потім встановлюється в опалубку, або прямо в ній. вимоги:

• не можна стикувати нижню подовжню арматуру на ділянці середньої третини прольоту;
• не стикується верхню подовжню арматуру на ділянці першої чверті прольоту.

Тут виникають найбільші розтягують зусилля.

Порада: зварювальні стики бажано перевіряти приладом на просвіт.

1. Установка бічних граней опалубки. Головне добийтеся правильних геометричних розмірів. Допоможе установка ребер жорсткості.

1. проведіть бетонування.Полі укладання бетонну суміш відразу необхідно загладити мастеркамі.Не забудьте про догляд за ним.
2. Демонтаж опалубки. Через три дні приберіть бічні щити, а ось підпірки залиште і не чіпайте ні в якому разі не менше 28 діб. Інструкція рекомендує їх залишати і після прибирання нижньої опалубки через місяць, щоб не було тріщин.

Через місяць запросіть лабораторію, щоб перевірити якість елемента. Навантажувати його можна лише тоді, коли бетон набере повну міцність.

висновок

У даній статті нам вдалося розширити поняття ригеля, що дозволить в подальшому уберегти вас від будівельних помилок. Даний конструкційний елемент вважається стрижнем будь-якої споруди і може сприймати навантаження в будь-яких площинах, чого не можна сказати про балці, з яким його часто плутають.

Під час будівельних робіт можна цього допускати, так як весь процес може піти не так, як гадалося. Відео в цій статті допоможе знайти вам додаткову інформацію з цієї тематики.
