Будівництво четирехскатной даху будинку своїми руками -

В ході будівництва власного будинку доводиться вирішувати тисячі питань, віддаючи перевагу тим чи іншим конструктивним рішенням і матеріалами. Навіть якщо роботи виконує професійна фірма, відповідальність за цей вибір лежить на замовнику. А коли будинок зводять самостійно, то на плечі домовласника лягає не тільки узгодження проекту, але і його виконання.

У минулі часи знання про те, як побудувати будинок передавалися з вуст вуста від старого покоління новому. Більш того, кожен дорослий чоловік застосовував їх на практиці, створюючи для своєї сім'ї житло. Зараз, людина без будівельних навичок, не знає, як будується чотирьохскатний дах своїми руками. Однак, може отримати цю інформацію в інтернеті, починаючи від готових проектів і закінчуючи відео-інструкціями.

Зовнішній вигляд і переваги

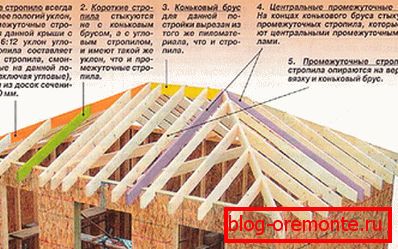

Чотирьохскатна дах, яку також називають вальмовой, складається з 4 похилих площин, скатів і прямокутного підстави. Два з них мають трапецієподібну форму, вони розташовані з боків, а торцеві скати нагадують трикутники і розташовуються там, де у двосхилим даху були б фронтони. На схилах розміщують слухові або мансардні вікна, зозулі, еркери, що робить вигляд такої покрівлі ще більш цікавим.

Ті, хто збираються будувати чотирьохскатну дах своїми руками, пояснюють такий вибір її перевагами:

1. Завдяки відсутності фронтонів, 4-х скатна дах має підвищену стійкість поривів вітру, тому підходить для зведення в екстремально вітряних погодних умовах;
2. Більша кількість скатів допомагає більш ефективно відводити з поверхні даху талу та дощову воду, сніг. Ви не знайдете фото будинку з чотирьохскатним дахом зі сніжною шапкою саме з цієї причини;
3. Можливість облаштування просторої мансарди, що актуально для домовласників, які піклуються про раціональне використання простору;



4. Доступна ціна. Так для спорудження кроквяної системи використовують дерево, а покрити її можна будь-яким схожим за вартістю покрівельним матеріалом, будівництво обійдеться не на багато дорожче, ніж двосхилим або полувальмовой.

створення проекту

Перш ніж почати будівництво, необхідно створити її проект і креслення, щоб уникнути помилок в процесі монтажних робіт. Після того, як визначена довжина і ширина будинку, виробляють такі обчислення:

• Розрахунок кута нахилу скатів. Цей показник визначають виходячи з трьох умов - вітрового навантаження, кількості опадів, що випадають і обраного покрівельного матеріалу. Для місцевості, де дмуть сильні рвучкі вітри вибирають кут нахилу ската менше 30 градусів, щоб знизити ефект парусності. У районах з рясними опадами, навпаки, варто віддати перевагу більш круті схили, від 60 градусів і вище, щоб на них не накопичувалася вода і сніг. Для зон з помірним кліматом, як середня смуга Росії, підійде чотирьохскатний дах з ухилом в межах 40-50 градусів. Для кожного покрівельного матеріалу розраховані мінімально допустимі кути нахилу скатів, представлені в довідковій таблиці, з якої необхідно звіритися.





• Розрахунок висоти коника. Щоб визначити висоту коника, доведеться згадати шкільні уроки геометрії. Так як кут нахилу скатів ми вже визначили, а підстава була нам відомо, обчислити його допоможуть тригонометричні елементарні формули.

Склад кроквяної системи

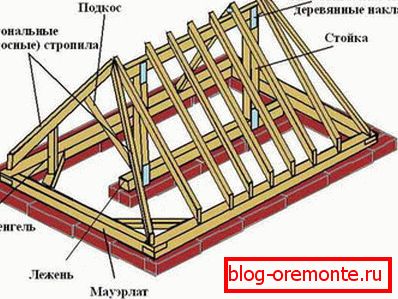

Щоб зрозуміти, як зробити чотирьохскатну дах, потрібно дізнатися про склад її кроквяної системи. Це сукупність всіх опорних елементів, що утворюють каркас, на якому лежить покрівельний матеріал. До її складу входить:

1. Мауерлат. Товстий, міцний брус перерізом 150х150 мм або 100х100 мм. Він розподіляє вагу покрівлі по периметру будинку. Для чотирьохскатним даху потрібно 4 опорних бруса. Якщо будинок будують з дерева, то в ролі мауерлата виступають верхнє вінці з колоди або бруса. У тому випадку якщо будівництво ведуть з цегли або газосилікату, то на верхній поверхні стін споруджують армований бетонний пояс, в який вмуровують довгі металеві шпильки на який кріплять мауерлат.
2. Коньковий прогін. Брусок, до якого кріплять верхні частини крокв. Він формує вищу точку даху. У четирехскатной даху коник менше дини будинку через вальмових елементів.
3. Крокви. Це дошки перетином 50х150 мм або 100х150 мм, які задають геометрію схилів даху. При зведенні кроквяної системи чотирьохскатним даху використовують три види кроквяних ніг: накосние (діагональні), рядові, Нарожна. Рядні крокви встановлюють на трапецієподібних схилах. Накосние крокви зазвичай більшої довжини, ніж рядні і навантаження на них вище, тому для виготовлення використовують пиломатеріал вдвічі більшої товщини. Вони верхньою частиною спираються на коньковий прогін, а нижній на кут мауерлата. Нарожнікі або кроквяні Півнога мають опору на діагональні крокви і мауерлат і формують вальму.



4. Лежень. Опорний брус, що укладається на несучу внутрішню стіну, якщо вона використовується в наслонних кроквяної системі. Його функція - переносити вагу покрівлі на фундамент, розподіляючи його.
5. Стійки. Вертикальні опори з бруса, що встановлюються на лежень. Вони підпирають собою серединну частину кроквяної ноги або коньковий прогін.
6. Підкіс. Опорний елемент, також званий підкроквяна нога, який встановлюють під кутом 45 градусів до крокв і наголошують в стійку. Вони запобігає прогин ніг і переносить частину ваги на несучу внутрішню стіну.



7. Шпренгель. Вертикальна опора, на зразок стійки, підтримуюча накосние кроквяні ноги. Найчастіше використовують шпренгельні ферми, тобто шпренгелів які впираються в горизонтальні сутички між мауерлатом суміжних скатів.
8. Затягування, ригель. Горизонтальні бруски, хапають кроквяну пару у верхній або нижній частині. Вони гасять розпираючий навантаження, якій піддаються стіни за умови використання висячої кроквяної системи.
9. Кобили. Дошки, які використовують для подовження кроквяних ніг, щоб сформувати звис даху, що захищає стіни від вогкості. Найчастіше кобили необхідні для діагональних крокв, так як їх довжина перевищує стандартні розміри пиломатеріалів.

Монтаж каркаса

Чотирьохскатний дах зводиться досить просто за умови наявності необхідного інструменту і пари фізично сильних помічників. Роботи виконують в наступному порядку:

• На поверхню зовнішніх опорних стін через шар гідроізоляції монтують мауерлат, на внутрішню - лежень. Встановлюють вертикальні стійки з кроком 1-1,2 м. Зверху на стійки укладають коньковий прогін.



• Монтують рядові кроквяні ноги. Для цього виготовляють зразок - на ньому відзначають необхідний випив під мауерлат і коньковий прогін. Решта ноги виготовляють з цієї викрійці. До коньковому брусу їх кріплять металевим куточком. Крок між кроквами - 60 або 120 см, в залежності від ширини утеплювача.



• Встановлюють діагональні крокви. Верхню частину врізають в коник так, щоб вони стали його продовженням. А нижню закріплюють на кути мауерлата. Прикріплюють нарожнікі. Їх довжину підрівнюють по натягнутій між крайніми Півнога нитці.



• Якщо необхідна установка підкосів і шпренгельних ферм, виконують її. Без додаткових елементів не обійтися, сіли довжина крокв перевищує 6 метрів. Монтують вітрові та карнизні дошки, кріплення під ринви.
• Проводять гідроізоляцію даху, за допомогою будівельного степлера закріплюючи смуги плівки з нахлестом 10-15 см. Уздовж крокв гідроізоляційний шар фіксують рейками контр-обрешітки.
• Настилають суцільну або гратчасту обрешітку. Для суцільної використовують листи вологостійкої фанери, для гратчастої - необрізну дошку.
• Укладають покрівельний матеріал згідно з проектом. Використовувати можна лише кріплення, що поставляється в комплекті до покрівлі, зазвичай оцинковані саморізи або цвяхи, оснащений гумовою головкою. При закручуванні або забиванні такого кріплення, капелюшок розплачується і гідр ізолює отвір.



• Завершують обладнання водостічної системи четирехскатной даху, встановлюючи водоприймальну воронку, водостічну трубу і жолоб.
• Якщо мансардний простір готують в якості житлового, його утеплюють зсередини мінеральною ватою або пінопластом, не забуваючи використовувати пароізоляційну мембрану.

Вивчивши питання, як зробити чотирьохскатну покрівлю будинку своїми руками, можна непогано заощадити на оплаті праці найманої бригади і бути впевненим в якості виконаних робіт. Хоч конструкція і вважається складною, її збірка цілком під силу людині з початковими будівельними навичками, теоретичними знаннями і бажанням самостійно побудувати будинок!
