Дах каркасного будинку самому

«Головною фігурою» в процесі зведення покрівлі вважається каркас даху. На нього лягає вся механічна навантаження, отже, до нього висуваються найвищі вимоги за показниками міцності, надійності та витривалості. Як зробити дах каркасного будинку своїми руками? Це питання ставить в тупик кожного другого початківця будівельника. Не варто опускати руки або відразу звертатися за допомогою до фахівців. При вірних розрахунках, хороших знаннях теорії і потрібному настрої можна все зробити самостійно. У цьому випадку не тільки вдасться заощадити кошти, а й проконтролювати процес зведення.

Типи кроквяної системи

При будівництві каркасу даху, для початку визначтеся з типом системи крокв. Ця конструкція складається з двох кроквяних ніг. Верхня частина їх з'єднана між собою, а нижня міцно скріплюється стяжкою, яка є підставою для перекриття горища.

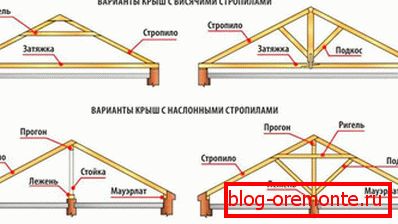

Є два типи розташування крокв:

• Похилі;
• висячий.

Вибір залежить від конструкції будівлі. Якщо між несучими стінами відстань буде більше 6м, встановлюється, як правило, висяча система. Її особливість в тому, що опорою для крокв служать бічні стіни будинку. Тому, для широких будівель велика ймовірність провисання під власною вагою конструкції крокв. Похилі система вважається більш надійною. Вона використовується при відстані більше 6 м, але з розташованої в центрі будівлі несучою стіною. При цьому варіанті щоб уникнути провисання, як правило, ставлять додаткову опору.

Материал для каркаса

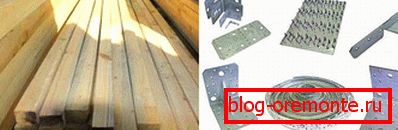

Ключовим вузлом каркаса є крокви з дерева. Для цієї мети підійдуть дошки обрізні 50х150 і брус 150х150.

Зверніть увагу! Каркас даху виготовляється не тільки з використанням пиломатеріалів, а й із залізобетонних конструкцій. У другому випадку про самостійне зведенні каркаса даху і мови бути не може через великий тяжкості конструкції.

Так само при будівництві знадобляться:

• Кронштейни та середні скоби для кріплення до мауерлату крокв.
• Металеві шпильки для кріплення опорного бруса.
• Саморізи діаметром 8,10мм, щоб з'єднувати між собою крокви.
• Оцинковані цвяхи.

Встановлюємо опорний брус

Опорою для каркаса даху служить дерев'яний брус, розташований на несучій стіні будинку. Він розподіляє вагу покрівлі і все навантаження на несучу конструкцію. В якості опорного бруса підходить брус 150х150ілі 100х150. По периметру будівлі перед укладанням мауерлата викладається бетонна монолітна вимощення, потім кілька шарів руберойду.

Для укладання мауерлата в основу встановлюються металеві шпильки 10мм в діаметрі. Опорний брус укладається уздовж вимощення. Там, де брус стикається зі шпильками, слід зробити позначки. За ним свердлити отвори, відповідні діаметру шпильок. Мауерлат надаватися на шпильки, які повинні виступати на 10-15 мм з бруса. Зафіксуйте гайками брус.

Зверніть увагу! Щоб захистити себе від пошкодження деревини або від надто сильного затягування гайок, прокладайте плоску шайбу між гайкою і брусом.

Зведення кроквяної системи

Установка крокв - наступний етап процесу зведення даху каркасного будинку. Насамперед в мауерлат робляться пази, які підуть під установку крокв. Відстань між кроквяними ногами повинно бути не більше 1,5 м, інакше буде недолік жорсткості.

Зверніть увагу! При бажанні використовувати утеплювальний матеріал, відстань між кроквами повинне бути погоджене з розмірами утеплювача.

Монтаж крокв проводиться з торцевих частин. Крокви розташуйте на торцях, простягніть між ковзанами шнур, щоб по ньому орієнтуватися. Вставте ноги крокв в пази.

Зверніть увагу! При установці каркаса, крокви повинні виступати за периметр. Прийнятна величина - 40 см.

Низ крокв повинен бути зафіксований обв'язкою, яка послужить підставою горищного перекриття. Крокви з'єднуються шпильками, поміщається попередньо просвердлені отвори.

Ожиріння

Тип покрівельного матеріалу безпосередньо впливає на тип настилу.
Вона буває двох типів:

• Суцільна;
• зріджені.

Вологостійка фанера 10мм і більше використовується для суцільної обрешітки. Такий вид обрешітки застосовують для рулонних і м'яких покрівельних матеріалів. При використанні прорідженої обрешітки, на крокви набиваються дошки і бруси. Відстань між ними варіюється в залежності від розмірів матеріалу для покрівлі. Щоб збільшити міцність конструкції, перші ряди обрешітки набиваються без зазору.
Монтажні роботи практично закінчені.
Залишилося утеплити дах, зробити гідроізоляцію і можна приступати до покрівельних робіт. Як бачите, дах каркасного будинку не дуже складна в зведенні. При будівництві каркаса, головне - уважні розрахунки і невелика кількість часу.
